ID: 976254
Produkto kodas: B760M DS3H AX
Sandėlyje yra 8 vnt.
Garantija: 3 metų

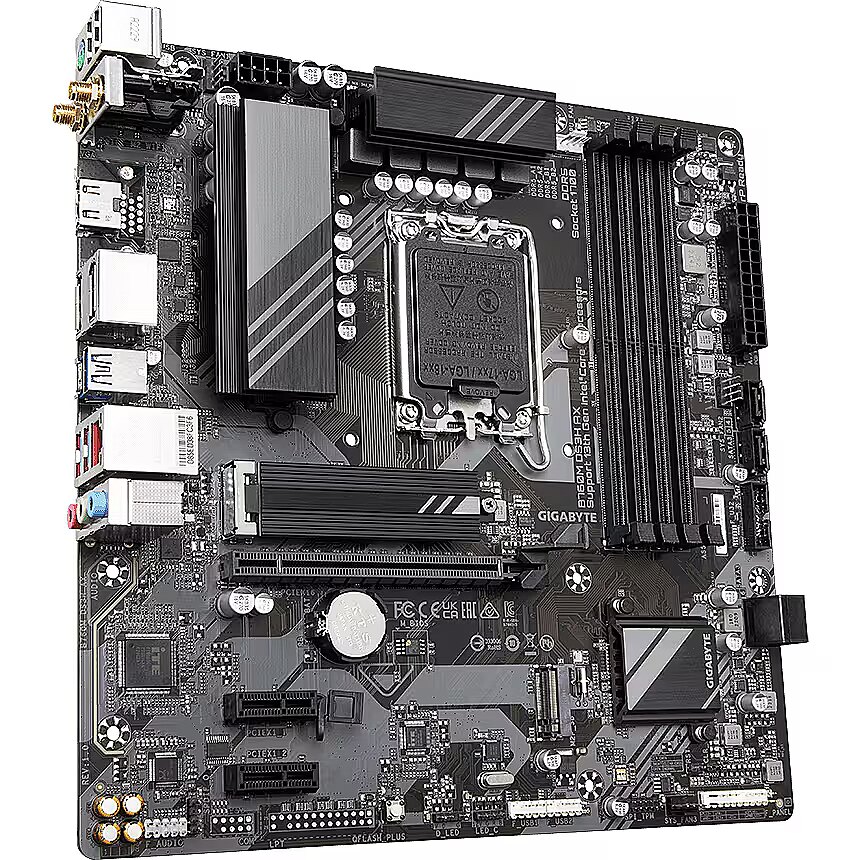

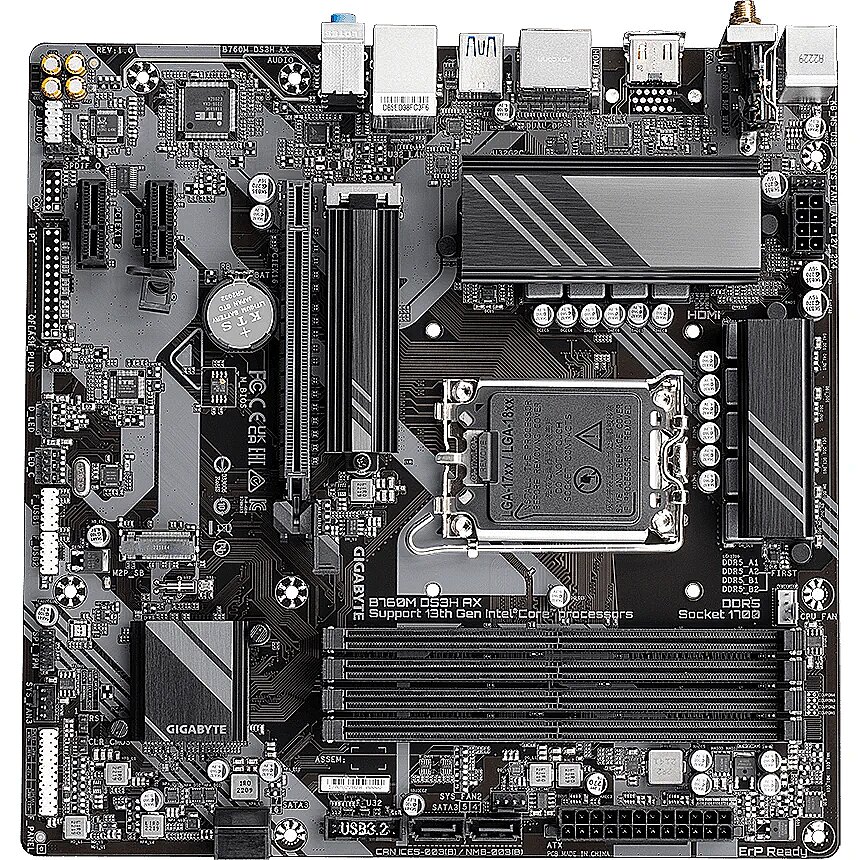

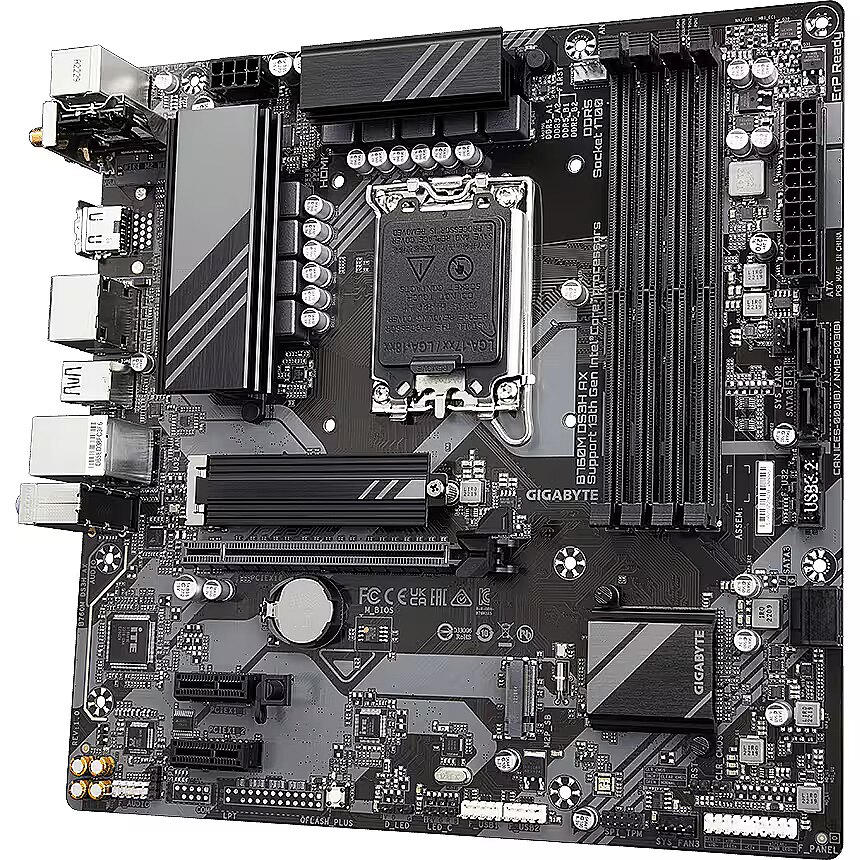

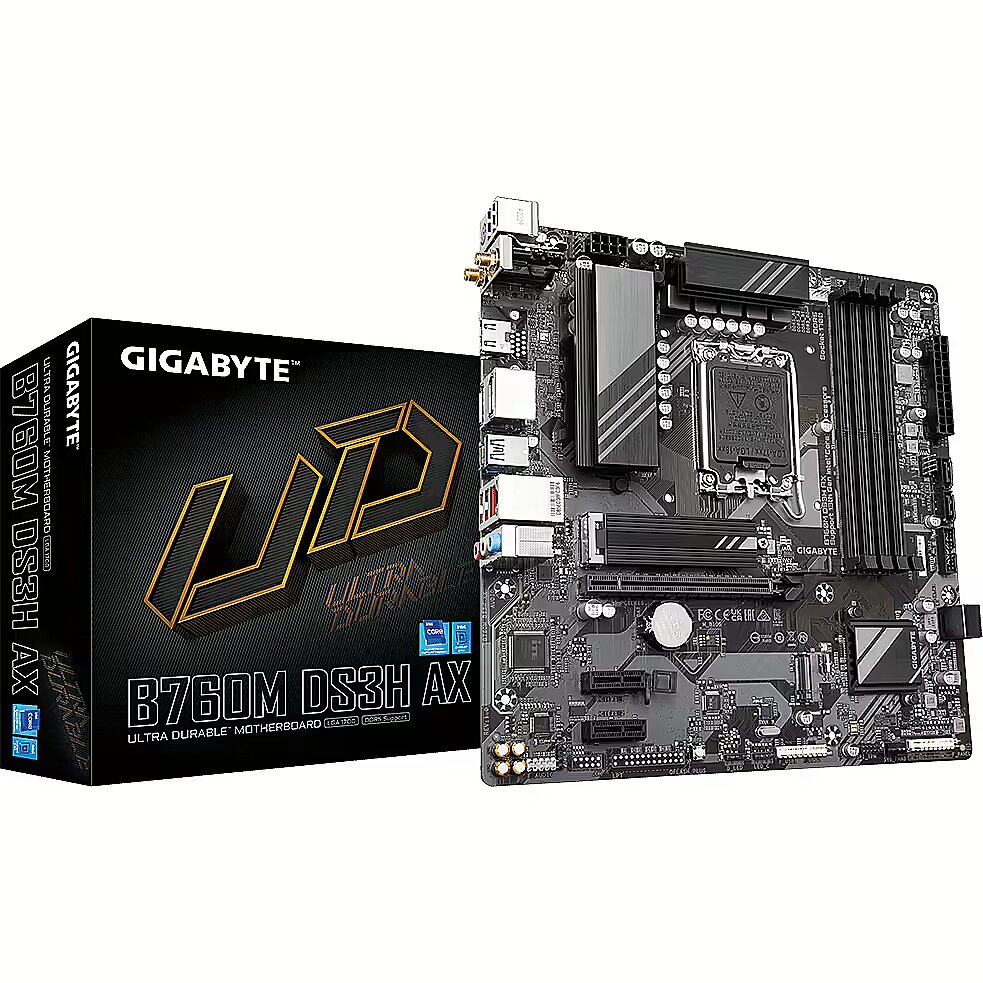

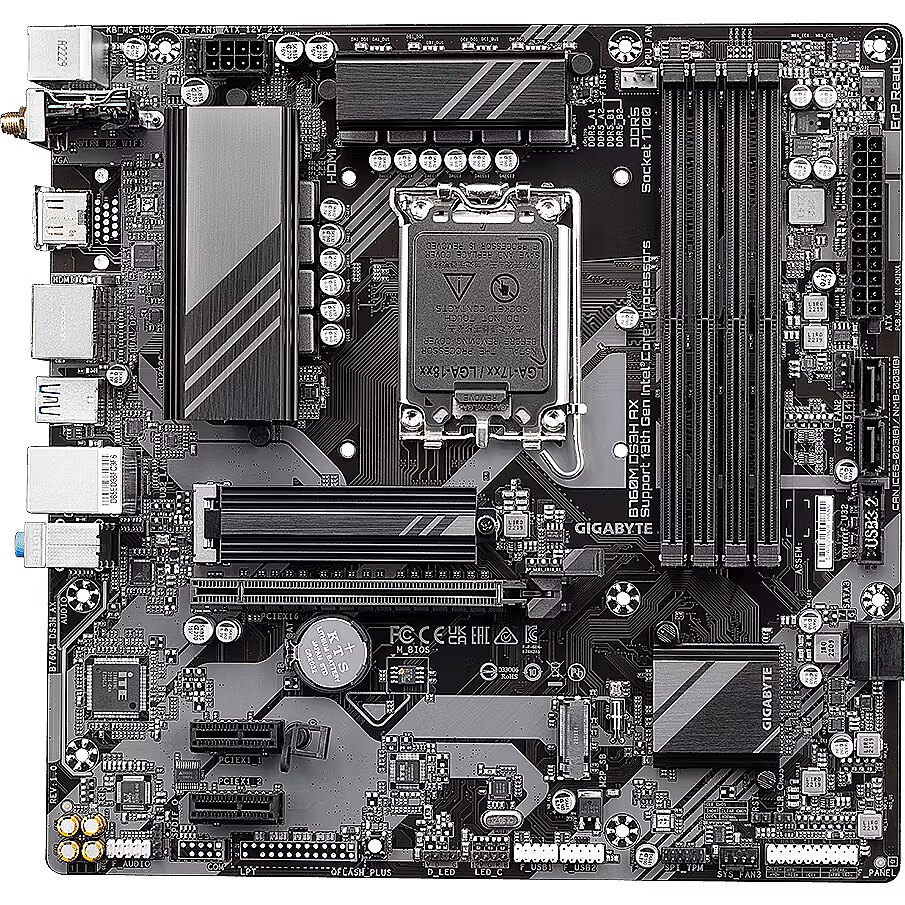

Gigabyte B760M DS3H AX
Nuotrauka gali skirtis nuo tikrojo gaminio, gali būti priedų ir dalių, kurios nepateikiamos kartu su tikruoju gaminiu.
Pristatymo parinktys Daugiau apie pristatymą
- Pristatymas į Smartpost 1,99 €: penktadienį, 25.04.2025
- Atsiimkite Omniva terminale 1,99 €: penktadienį, 25.04.2025
- Pristatymas į Lietuvos paštą 1,99 €: penktadienį, 25.04.2025
- Pristatymas per kurjerį 3,99 €: penktadienį, 25.04.2025
Pagrindiniai produkto parametrai Visi parametrai
- Serija: Gigabyte Ultra Durable
- Lizdas (Socket): LGA 1700
- Mikroschemų magistralė (chipset): Intel B760
- Plokštės matmenys: Micro ATX
- Atminties tipas: DDR5
- Atminties slotai: 4
- Integruotas Wi-Fi: Yra
Pagrindinė informacija
Serija
: Gigabyte Ultra Durable
Lizdas (Socket)
LGA 1700
Procesoriaus (CPU) lizdas yra svarbus faktorius pasirenkant plokštę, šis lizdas turi būti tiksliai sujungiamas su procesoriumi, į kurį ruošiatės įmontuoti plokštę. Nežiūrint į tai, kad procesorius atitinka pagrindinės plokštės lizdą, būtina atsižvelgti į šio procesoriaus palaikymą. Kas sužinotumėte kokius procesorius palaiko pasirinkta pagrindinė plokštė, prašome apsilankyti pagrindinių plokščių gamintojo interneto svetainėje, susirasti konkrečios pagrindinės plokštės skyrių CPU support ir įsitikinti, kad šios plokštės specifikacija numato Jūsų procesoriaus palaikymą.
Mikroschemų magistralė (chipset)
Intel B760
Mikroschemų magistralė yra svarbiausias pagrindinės plokštės pasirinkimo rodiklis (sistemos loginės mikroschemos arba įtampos pertvarkytojai). Nuo mikroschemų magistralės priklauso kokius procesorius, atmintis, prievadus ir kitus parametrus palaiko pagrindinė plokštė.
Kiekvienas lustas yra tiesiogiai susijęs su nustatyta procesoriaus platforma, kurios yra dalijamos pagal šeimas ar pagal procesoriaus prijungimo vietą.
Kad sužinotumėte, kokia mikroschemų magistralė tinka Jūsų procesoriui ir kitiems komponentams, prašome pasiklausi mūsų vadybininkų.
Plokštės matmenys
Micro ATX
Fizinis pagrindinės plokštės dydis. TopPC.lt siūlo ATX (viso dydžio plokštę), mATX (micro ATX) (mažesnio dydžio plokštę) ir miniATX dydžio pagrindines plokštes. Į ATX dydžio kompiuterio korpusą galima įdėti ir ATX, ir mATX pagrindinę plokštę, tačiau į mATX korpusą negalima įdėti ATX plokštės.
ATX plokštėje yra bent 3 atminties lizdai ir bent 5 vietiniai PCI lizdai, o tai reiškia, kad šioje plokštėje galima sukurti gerai veikiantį galingą kompiuterį. Tačiau namų ar biuro kompiuteriui tokio didelio lizdų skaičiaus nereikia, todėl tinka ir microATX.
Pagrindinės plokštės maitinimo bloko jungtis yra maitinimo šaltinio lizdas, kuris šiuo metu yra ATX ir ATX2.0 standarto. ATX yra senesnis standartas, turintis 20 kontaktų jungtį (20 kaiščių), o ATX2.0 turi 4 papildomus kaiščius (20+4). ATX standarto pagrindinės plokštės gali veikti su ATX2.0 maitinimo bloku (PSU), tačiau ATX2.0 standarto pagrindinei plokštei reikalingas ATX2.0 maitinimo blokas.
Formos faktorius yra greičiau rekomendacija. Tačiau prieš pirkdami pagrindinę plokštę turėtumėte patikrinti, ar korpuso dydis atitinka pagrindinės plokštės dydį ir jos maitinimo jungtį.
Atsitiktinės prieigos atmintis (RAM)
Atminties tipas
: DDR5
Atminties slotai
4
Prieinamų atminties vietų serveryje skaičius nurodo, kiek atminties modulių (plokščių) galima įdiegti pagrindinėje plokštėje.
Atminties magistralė
DDR5 5600 (OC 7600)
Operatyvinės atminties magistralė nusako, kokio tipo operatyvinę atmintį palaiko atitinkama pagrindinė plokštė.
Magistralės žymoje yra atminties tipas DDRII arba DDRIII, bei maksimalus atminties takto dažnis, kurį palaiko pagrindinė plokštė. Svarbiausias rodiklis yra atminties tipas, nes įvairių tipų atmintys labai skiriasi, todėl DDRIII atminties negalima naudoti pagrindinėje plokštėje su DDRII atminties palaikymu (išskyrus tuos atvejus, kai pagrindinė plokštė palaiko abu atminties tipus)i Be to, pagrindinė plokštė, kuri turi 800Mhz DDRII atmintį galai dirbti su DDII667 ir DDRII533 atminties greičiais. Pagrindinė plokštė su atminties magistralės greičiu, kuris yra žemesnis už atminties modulio greitį, galės dirbti ne greičiau, nei nurodytas magistralės greitis, t.y. jei pagrindinės plokštės atminties magistralė yra DDRII667, tada įdiegus DDRII800 atmintį ji veiks DDRII667 greičiu.
Vaizdo plokštė
Vaizdo plokščių lizdai
PCI-EXPRESS
VGA port, arba vaizdo kortelės priedas. VGA prievadas turi sutapti su jūsų vaizdo kortelės prievado specifikacija. Senesnės vaizdo kortelės turi AGP prievadą, naujos vaizdo kortelės gaminamos su PCI-EXPRESS (PCI-E) prievadu. AGP ir PCI-Express vaizdo kortelės nėra viena kitą pakeičiančios. Prieš įsigydami pagrindinę plokštę, įsitikinkite, ar vaizdo kortelės prievadas atitinka pagrindinę plokštę ir vaizdo plokštė.
Integruota vaizdo plokštė
Only with iGPU-ready CPU
Parametras, kuris nusako, ar pagrindinėje plokštėje yra integruota vaizdo kortelė. Integruota vaizdo kortelė tinka darbui su biuro programine įranga, internetu, filmų žiūrėjimui ir paprastų žaidimų žaidimui. Jei pageidaujate naudoti grafines programas, žaisti 3D žaidimus ir žiūrėti 3D animaciją, Jums reikės papildomos vaizdo kortelės.
Integruota vaizdo kortelė naudoja pagrindinėje plokštėje integruotos operatyvinės atminties dalį, todėl, Jei Jūsų pagrindinėje plokštėje yra 1Gb atmintis, ir pagrindinės plokštės vaizdo kortelės nustatymuose yra nurodyta užimti 256mb, tada operacinė sistema parodys prieinamą atminties apimtį maždaug 700 Mb.
Prieš įsigydami pagrindinę plokštę su integruota vaizdo kortele, įsitikinkite, ar joje yra papildomas vaizdo kortelės prievadas tolesniems patobulinimams, jei tokių pririektų.
Uostai ir įranga
PCI portas
0
PCI prievadai yra labai paplitęs kompiuterio funkcijų papildomomis kortelėmis papildymo būdas (garso, tinklo, komunikacijų, vaizdo stebėjimo ir t.t.). Naujose plokštėse, PCI-EXpress standartų dėka yra nedidelis PCI praplatinančių prievadų skaičius, todėl prieš pirkdami pagrindinę plokštę, įsitikinkite, ar PCI prievadų skaičius leidžia integruoti visas Jums reikalingas PCI korteles.
D-Sub
: 0
DVI
: 0
HDMI
: 1
DisplayPort
: 2
Integruota garso kortelė
: Realtek Audio CODEC
Belaidžiai ryšiai
Įmontuota "Bluetooth
: Ir
Integruotas Wi-Fi
: Yra
Išoriniai prievadai
Išorinis C tipo USB
: 1
Išorinis USB 2.0
: 2
Išorinis USB 3.0 (USB 3.2 Gen1)
: 3
Išorinis USB 3.1 (USB 3.2 Gen2)
: 1
Vidiniai prievadai
Vidinis A-RGB 5V (3 kontaktų)
: 1
Vidinis RGB 12V (4 kontaktų)
: 1
Vidinis USB 2.0
: 2
Vidinis USB 3.0
: 1
Vidinis USB Type-C
: 0
M.2 uostai
: 2
SATA 3 Portai
: 4
Išsamesnė specifikacija
"Bluetooth" sąsaja - Taip
"DisplayPort" įvesties ir išvesties jungtys - 2
"FireWire" (IEEE 1394) - Ne
"PCI-Express 4.0" 16x išplėtimo lizdai - 1
"WiFi" sąsaja - Taip
1 kategorija - Pagrindinės plokštės ir priedai
2 kategorija - Pagrindinės plokštės - "Intel
Akumuliatorius - akumuliatoriaus elementų skaičius - 1
Akumuliatorius - Akumuliatoriaus svoris - 3 g
Akumuliatorius - Akumuliatoriaus technologija - Ličio mangano dioksidas (LiMnO2)
Akumuliatorius - Akumuliatoriaus tipas - CR2032
Akumuliatorius - Ličio svoris vienam akumuliatoriui - 0.07 g
Aprašymas - - "Intel® Socket LGA 1700":palaiko 13 ir 12 kartos serijos procesorius - neprilygstamas našumas:hibridinis 6+2+1 fazių skaitmeninis VRM sprendimas - dviejų kanalų DDR5:4*DIMMs XMP atminties modulių palaikymas - naujos kartos saugykla:2*PCIe 4.0 x4 M.2 jungtys - M.2 šiluminė apsauga:užtikrinama, kad M.2 SSD našumą - EZ-Latch: PCIe 4.0x16 lizdas su greito atlaisvinimo konstrukcija - Spartūs tinklai: 2,5 GbE LAN ir "Wi-Fi 6E 802.11ax" - Išplėstinės jungtys: galinis USB-C® 10Gb/s, DP, HDMI - Išmanusis ventiliatorius 6: turi kelis temperatūros jutiklius, hibridines ventiliatoriaus antraštes su FAN STOP funkcija - Q-Flash Plus: BIOS atnaujinimas neįdiegiant procesoriaus, atminties ir vaizdo plokštės
Aprašymas - Palaiko "Intel Core 14./13./12" procesorius Neprilygstamas našumas: hibridinis skaitmeninis VRM 6+2+1 fazės Dviejų kanalų DDR5 atmintis: 4*DIMM XMP atminties modulių palaikymas Naujos kartos saugykla: M.2 šiluminis skydas: užtikrina M.2 SSD disko našumą EZ-Latch: 4.0x16 PCIe lizdas su greito atlaisvinimo konstrukcija Didelės spartos tinklas: 2,5 GbE LAN ir "Wi-Fi 6E 802.11ax" Išplėstinės jungtys: galinis USB-C 10 Gb/s, DP, HDMI Išmanusis ventiliatorius 6: apima kelis temperatūros jutiklius, hibridines ventiliatoriaus galvutes su FAN STOP Q-Flash Plus: atnaujinkite BIOS neįdiegę procesoriaus, atminties ir vaizdo plokštės SUSIJUNGIMAS GIGABYTE pagrindinės plokštės užtikrina puikų ryšį ir žaibišką duomenų perdavimo greitį per naujos kartos tinklo, saugyklos ir "Wi-Fi" jungtis. PERSONALIZAVIMAS GIGABYTE pagrindinėse plokštėse yra kelios naudingos ir intuityvios programos, padedančios naudotojams valdyti kiekvieną pagrindinės plokštės aspektą ir suteikiančios pritaikomus apšvietimo efektus su unikalia estetika, kad atitiktų jūsų unikalią asmenybę.
Atminties lizdai - 4
Atminties magistralės dažnis - 4000 MHz
Atminties magistralės dažnis - 4800 MHz
Atminties magistralės dažnis - 5200 MHz
Atminties magistralės dažnis - 5400 MHz
Atminties magistralės dažnis - 5600 MHz
Atminties magistralės dažnis - 5800 MHz
Atminties magistralės dažnis - 6000 MHz
Atminties magistralės dažnis - 6200 MHz
Atminties magistralės dažnis - 6400 MHz
Atminties magistralės dažnis - 6600 MHz
Atminties magistralės dažnis - 6800 MHz
Atminties magistralės dažnis - 7000 MHz
Atminties magistralės dažnis - 7200 MHz
Atminties magistralės dažnis - 7400 MHz
Atminties magistralės dažnis - 7600 MHz
Atminties tipas - DDR5
Atminties tipas - SODIMM DDR5
Atmintis - Atminties kanalai - Dviejų kanalų
Atmintis - atminties lizdų skaičius - 4
Atmintis - Atminties lizdų tipas - DIMM
Atmintis - didžiausia vidinė atmintis - 256 GB
Atmintis - ECC suderinamumas - ECC ir ne ECC
Atmintis - Nebuferizuota atmintis - Taip
Atmintis - palaikomas atminties taktinis greitis - 4000,4800,5200,5400,5600,5800,6000,6200,6400,6800,7000,7200,7400,7600 MHz
Atmintis - Palaikomas atminties taktinis greitis (maks.) - 7600 MHz
Atmintis - Palaikomi atminties tipai - DDR5-SDRAM
Atmintis > Atminties lizdai - 4
Atmintis > Palaikomi atminties tipai - DDR5
Bendrasis svoris - 1.23 kg
Bendrasis svoris Kg - 1,1
BIOS - 1 x 128 Mbit flash Naudojama licencijuota AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
BIOS - ACPI versija - 5.0
BIOS - BIOS atminties dydis - 128 Mbit
BIOS - BIOS tipas - UEFI AMI
BIOS - darbalaukio valdymo sąsajos (DMI) versija - 2.7
BIOS - Išvalyti CMOS džemperis - Taip
BIOS - sistemos valdymo BIOS (SMBIOS) versija - 2.7
COM jungtis / prievadas - Ne
CPU lizdas - LGA1700
Dažnio greitis - 4000/4600/4800/5200/5400/5600/5800/6000/6800/7000/7200/7400/7600 MHz
DDR5 lizdų skaičius - 4
EAN - 4719331851767
ean - 4719331851767
Formos faktorius - Micro-ATX
Formos veiksnys - "micro ATX
Funkcijos - Garso išvesties kanalai - 7.1 kanalų
Funkcijos - kompiuterio būklės stebėjimas - Ventiliatorius, temperatūra, įtampa, aušinimas vandeniu
Funkcijos - Komponentas, skirtas - KOMPIUTERIS
Funkcijos - Pagrindinės plokštės formos veiksnys - "micro ATX
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel"
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel B760 Express
Funkcijos - Palaikomos "Windows" operacinės sistemos - "Windows 10 x64", "Windows 11 x64
Funkcijos - Produkto spalva - Ruda

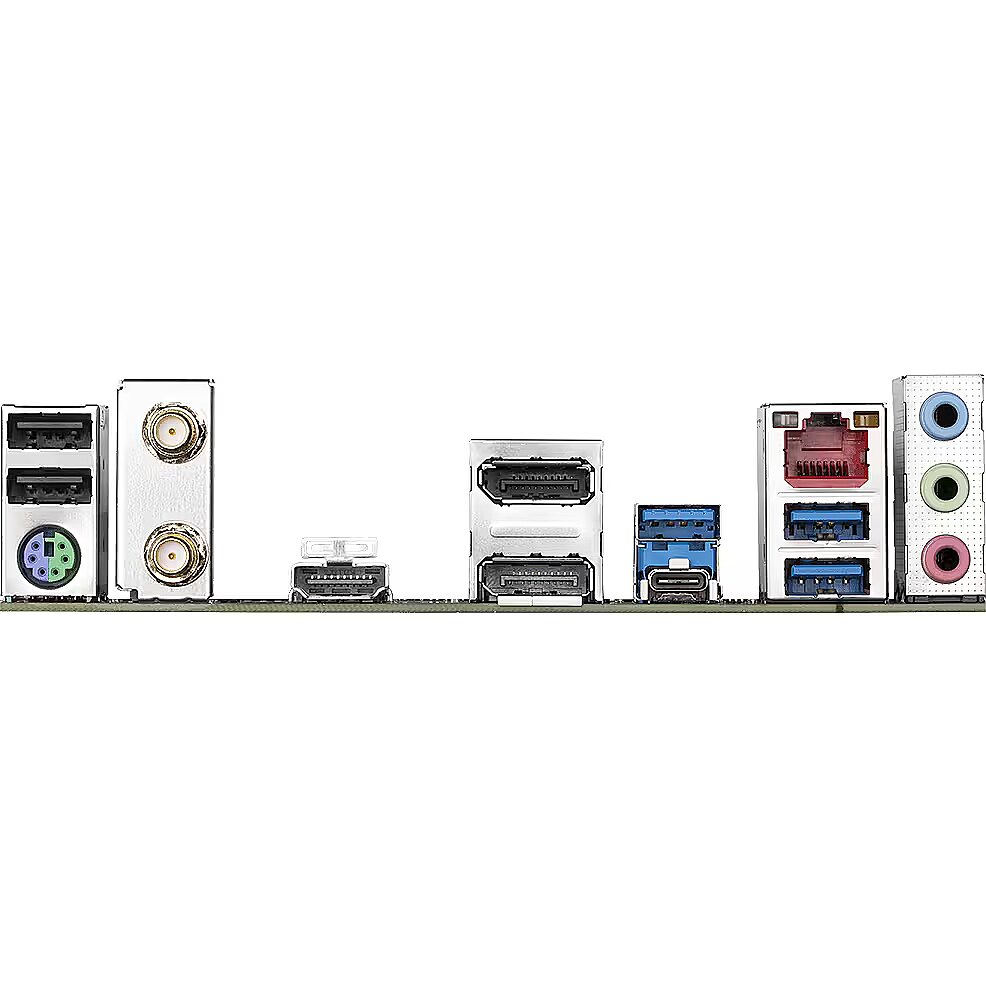

Galinio skydelio įvesties ir išvesties prievadai - "WiFi-AP" antenos lizdas - 2
Galinio skydelio įvesties ir išvesties prievadai - ausinių išvestys - 3
Galinio skydelio įvesties ir išvesties prievadai - DisplayPorts kiekis - 2
Galinio skydelio įvesties ir išvesties prievadai - Ethernet LAN (RJ-45) prievadai - 1
Galinio skydelio įvesties ir išvesties prievadai - HDMI prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - Mikrofono įvestis - Taip
Galinio skydelio įvesties ir išvesties prievadai - PS/2 prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - USB 2.0 prievadų kiekis - 2
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis - 3
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 2 (3.1 Gen 2) C tipo prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - USB jungties tipas - A tipo USB, C tipo USB
gamintojas - "Gigabyte"
Gamintojas - "Gigabyte"
Gamintojo kodas - B760M DS3H AX
Gamintojo pavadinimas - "Gigabyte"
Garantija - 36
garantija - 36
Garantija - 36 mėnesiai
GarantijaInformacija - 3 metai
garantijos_tipas - normalus
Garso plokštė - "Realtek" garso kodekas Didelės raiškos garso palaikymas Garso kanalų skaičius 2/4/5.1/7.1 * Garso lizdo funkciją galima pakeisti naudojant garso programinę įrangą. Norėdami konfigūruoti 7.1 kanalo garsą, prieikite prie garso programinės įrangos garso nustatymams. S/PDIF išvesties palaikymas
Garso įvesties ir išvesties jungtys - 1
Garso įvesties ir išvesties jungtys - 2
Grafika - Integruotas grafikos procesorius - "Intel HD Graphics" palaikymas 1 x HDMI prievadas, palaikantis didžiausią 4096x2160@60 Hz skiriamąją gebą * HDMI 2.1 ir HDCP 2.3 palaikymas ** Natūralių HDMI 2.1 TMDS suderinamų prievadų palaikymas. 1 x DisplayPort, palaikantis didžiausią 4096x2304@60 Hz skiriamąją gebą * DisplayPort 1.2 versijos ir HDCP 2.3 palaikymas. 1 x DisplayPort, palaikantis didžiausią 4096x2304@60 Hz skiriamąją gebą * DisplayPort 1.2 versijos palaikymas. (Grafikos specifikacijos gali skirtis priklausomai nuo procesoriaus palaikymo.) Palaikomi iki trijų ekranų vienu metu.
Grafika - "DirectX" versija - 12.0
Grafika - Didžiausia skiriamoji geba - 4096 x 2304 taškų
Grafika - HDCP - Taip
Grafika - lygiagretaus apdorojimo technologijos palaikymas - Nepalaikoma
GTIN - 4719331851767
HDMI įvesties ir išvesties jungtys - 1
Integruotas centrinis procesorius - Taip
Integruotas garsas - Taip
Integruotas LAN - 2,5 gigabito
Integruotas vaizdo įrašas - Taip
Išorinės jungtys - 1 x HDMI
Išorinės jungtys - 1 x linijinis išėjimas
Išorinės jungtys - 1 x linijinis įėjimas
Išorinės jungtys - 1 x MIC
Išorinės jungtys - 1 x PS/2 klaviatūros ir pelės jungtis
Išorinės jungtys - 1 x RJ-45
Išorinės jungtys - 1 x USB 3.1 Type-C
Išorinės jungtys - 2 x DisplayPort
Išorinės jungtys - 2 x SMA
Išorinės jungtys - 2 x USB 2.0
Išorinės jungtys - 3 x USB 3.0
Išplėtimo lizdai - 1 x PCIe 4.0 x 16
Išplėtimo lizdai - 2 x M.2
Išplėtimo lizdai - 2 x PCIe 3.0 x 1
Išplėtimo lizdai - "PCI Express x16" (4.x kartos) lizdai - 1
Išplėtimo lizdai - 1-asis M.2 didžiausias rakto dydis - 2280
Išplėtimo lizdai - 1-oji M.2 aukščiausios kartos "PCI Express - 4.0
Išplėtimo lizdai - 2-asis M.2 didžiausias rakto dydis - 2280
Išplėtimo lizdai - 2-oji M.2 aukščiausios kartos "PCI Express - 4.0
Išplėtimo lizdai - M.2 (M) lizdų skaičius - 2
Išsamūs duomenys apie disko ir disko sąsajas - CPU M.2 jungtis (Socket 3, M raktas, 2280 PCIe 4.0 x4/x2 SSD palaikymas) (M2A_CPU) Mikroschemų rinkinio M.2 jungtis (Socket 3, M raktas, 2280 PCIe 4.0 x4/x2 SSD palaikymas) (M2P_SB) 4 SATA 6 Gb/s jungtys RAID 0, RAID 1, RAID 5 ir RAID 10 palaikymas SATA saugojimo įrenginiams
kategorija - Kompiuterių komponentai|Pagrindinės plokštės|Intel pagrindinės plokštės|Sockel 1700
Kategorija - Pagrindinės plokštės
Kategorijos kodas - MBI
Kita informacija - Įtampos aptikimas Temperatūros aptikimas Ventiliatoriaus greičio aptikimas Aušinamojo vandens srauto aptikimas Įspėjimas apie ventiliatoriaus gedimą Ventiliatoriaus greičio valdymas Ventiliatoriaus greičio valdymas * Ar palaikoma ventiliatoriaus greičio valdymo funkcija, priklauso nuo įrengto aušintuvo.
kodas - B760M DS3H AX
Kodas - B760M DS3H AX
Lizdas - LGA1700
Logistikos duomenys - Kilmės šalis - Kinija
Logistikos duomenys - Produktai vienoje transportavimo (vidinėje) dėžėje - 1 vnt.
LongDesc - Pagerinkite savo kompiuterinę patirtį su garsia GIGABYTE pagrindinių plokščių serija: AORUS, AERO ir GIGABYTE. Šios plokštės pasižymi naujovišku dizainu ir pažangiomis funkcijomis, todėl pasižymi išskirtiniu našumu ir patikimumu. Nesvarbu, ar esate žaidėjas, turinio kūrėjas, ar profesionalas, mūsų serijos atitinka jūsų poreikius, užtikrindamos bekompromisę kokybę ir pažangiausias
LongProductName - B760M DS3H AX pagrindinė plokštė - palaiko "Intel Core" 14 kartos procesorius, 6+2+1 fazių skaitmeninis VRM, iki 7600 MHz DDR5 (OC), 2xPCIe 4.0 M.2, "Wi-Fi 6E", 2.5GbE LAN, USB 3.2 Gen 2
LongSummaryDescription - GIGABYTE B760M DS3H AX pagrindinė plokštė - palaiko "Intel Core 14th Gen" procesorius, 6+2+1 fazių skaitmeninis VRM, iki 7600 MHz DDR5 (OC), 2xPCIe 4.0 M.2, "Wi-Fi 6E", 2.5GbE LAN, USB 3.2 Gen 2. Procesoriaus gamintojas: Procesoriaus lizdas: "Intel", procesoriaus lizdas: LGA 1700, Suderinama procesorių serija: "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9",.... Palaikomi atminties tipai: Didžiausia vidinė atmintis: 256 GB, Atminties lizdų tipas: DDR5-SDRAM, Didžiausia vidinė atmintis: 256 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties disko sąsajos: M.2, SATA III, Palaikomi saugyklų diskų tipai: M.2, SATA III, Palaikomi saugyklų diskų tipai: RAID lygiai: 0, 1, 5, 10. Didžiausia skiriamoji geba: Didžiausia raiška: 4096 x 2304 taškų. USB jungties tipas: A tipo USB, C tipo USB
LPT jungtis / prievadas - Ne
M.2 išplėtimo lizdai - 2
Maksimalus atminties dydis - 256 GB
Maksimalus SATA įrenginių skaičius - 4
Matmenys - 24.4 cm x 17.4 cm
matmenų aukštis - 275 mm
matmenų gylis - 70 mm
matmenų plotis - 275 mm
matmuo svoris - 1140 g
Mikroschemų rinkinio gamintojas - "Intel"
Mikroschemų rinkinio tipas - "Intel" B760 "Express" mikroschemų rinkinys
Mikroschemų rinkinys - "Intel B760 Express
Modelis - B760M DS3H AX
Modelis - B760M DS3H AX 1.2
MPN - B760M DS3H AX
Našumas > Mikroschemų rinkinys - "Intel B760 Express
Našumas > Pagrindinės plokštės formos faktorius - "Micro ATX
Nuoroda - https://www.gigabyte.com/Motherboard/B760M-DS3H-AX-DDR4-rev-1x#kf
Pakuotės duomenys - Pakuotės aukštis - 54 mm
Pakuotės duomenys - Pakuotės gylis - 265 mm
Pakuotės duomenys - Pakuotės plotis - 265 mm
Pakuotės duomenys - Pakuotės svoris - 1.1 kg
Pakuotės funkcijos > Paletės kiekis - 456 vnt.
Pakuotės turinys - Komplektuojama programinė įranga - "Norton Internet Security
Pakuotės turinys - Į komplektą įeina baterijos - Taip
Pakuotės turinys - Įtraukti kabeliai - SATA
Pakuotės ypatybės > Bendrasis aukštis (mm) - 54.00 mm
Pakuotės ypatybės > Bendrasis gylis (mm) - 265.00 mm
Pakuotės ypatybės > Bendrasis plotis (mm) - 265.00 mm
Pakuotės ypatybės > Bendrojo aukščio pagrindinė dėžė - 285 mm
Pakuotės ypatybės > Bendrojo gylio pagrindinė dėžė - 570 mm
Pakuotės ypatybės > Bendrojo pločio pagrindinė dėžė - 285 mm
Pakuotės ypatybės > EEĮ atliekų mokestis - Ne
Pakuotės ypatybės > Grynasis svoris pagrindinė dėžė - 8.02 kg
Pakuotės ypatybės > Pakuotės kiekis - 1,00 vnt.
Pakuotės ypatybės > Plastikas (ne PET) - 80.00 g
Pakuotės ypatybės > Popierius ir kartonas - 200.00 g
Pakuotės ypatybės > Taros svorio pagrindinė dėžutė - 0.787 kg
Pakuotės ypatybės > Taros svoris (kg) - 0.28 kg
Pakuotės ypatybės > Tūrio (m3) - 0.00 m³
Pakuotės ypatybės > Įdėtas akumuliatorius - Ne
Palaikomos operacinės sistemos - "Windows 10
Palaikomos operacinės sistemos - "Windows 11
Pardavėjo interneto svetainė - www.gigabyte.com/Motherboard/B760M-DS3H-AX-rev-1x#kf
Pavadinimas - 1700 Gigabyte B760M DS3H AX mATX
Pavadinimas - CE+WEEE
pavadinimas - GIGABYTE B760M DS3H AX, "Intel" B760 pagrindinė plokštė - Sockel 1700, DDR5
Pavadinimas - GIGABYTE B760M DS3H AX pagrindinė plokštė - palaiko "Intel Core" 14 kartos procesorius, 6+2+1 fazių skaitmeninis VRM, iki 7600 MHz DDR5 (OC), 2xPCIe 4.0 M.2, "Wi-Fi 6E", 2.5GbE LAN, USB 3.2 Gen 2
Pavadinimas - Gigabyte | B760M DS3H AX 1.3 M/B | Procesorių šeima "Intel" | Procesoriaus lizdas LGA1700 | DDR5 | Atminties lizdai 4 | Palaikomos standžiųjų diskų sąsajos SATA, M.2 | SATA jungčių skaičius 4 | Mikroschemų rinkinys "Intel B760 Express" | Micro ATX
pavadinimas - Pagrindinė plokštė B760M DS3H AX s1700 4DD 5 HDMI/DP/DSUB mATX
PCI-Express 3.0 1x Išplėtimo lizdai - 2
Pilnas aprašymas Linija - "Intel B760 Express"|LGA1700|Micro-ATX|DDR5|7600/7400/7200/7000/6800/6000/5800/5600/5400/5200/4800/4600/4000 MHz|Atsargų lizdai 4|2xPCI-Express 3.0 1x|1xPCI-Express 4.0 16x|2xM.2|1xHDMI|2xDisplayPort|2xAudio-In|1xAudio-Out|2xUSB 2.0|3xUSB 3.2|1xUSB-C|1xPS/2|1xRJ45|SATA|Bluetooth|WiFi|Video|LAN 2.5 Gigabit|Audio|RAID SATA 0, 1, 5, 10|TPM antraštė
Prekės ženklas - GIGABYTE
Prekės ženklo dalies kodas - B760M DS3H AX
Pridedami priedai -
Pristatymo dėžės kiekis - 10
Procesorius - Palaikomi procesoriaus lizdai - LGA 1700
Procesorius - Procesoriaus gamintojas - "Intel"
Procesorius - procesoriaus lizdas - LGA 1700
Procesorius - Suderinama procesorių serija - "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9", "Intel® Pentium® Gold
Procesorius > Procesoriaus lizdas - LGA1700
Procesorius > Procesorių šeima - "Intel"
Procesorius > Suderinamos procesorių serijos - Palaiko 13/12 kartos "Intel Core" serijos procesorius
Procesorių šeima - "Intel Celeron
Procesorių šeima - "Intel Core
Procesorių šeima - "Intel Pentium Gold
Produkto pavadinimas - B760M DS3H AX pagrindinė plokštė - palaiko "Intel Core" 14 kartos procesorius, 6+2+1 fazių skaitmeninis VRM, iki 7600 MHz DDR5 (OC), 2xPCIe 4.0 M.2, "Wi-Fi 6E", 2.5GbE LAN, USB 3.2 Gen 2
Programinė įranga - "Norton Internet Security" (wersja OEM) LAN pralaidumo valdymo programinė įranga
PS/2 įvesties ir išvesties jungtys - 1
RAID - SATA 0, 1, 5, 10
RAID - Taip
RJ45 įvesties ir išvesties jungtys - 1
SATA sąsaja - Taip
Saugyklos valdikliai - palaikomų kietųjų diskų skaičius - 4
Saugyklos valdikliai - RAID lygiai - 0, 1, 5, 10
Saugyklos valdikliai - RAID palaikymas - Taip
Saugyklų valdikliai - Palaikomi saugyklų diskų tipai - HDD IR SSD
Saugyklų valdikliai - Palaikomos saugyklų diskų sąsajos - M.2, SATA III
Saugyklų valdikliai - palaikomų saugyklų diskų skaičius - 6
ShortSummaryDescription - GIGABYTE B760M DS3H AX pagrindinė plokštė - palaiko "Intel Core" 14-osios kartos procesorius, 6+2+1 fazių skaitmeninis VRM, iki 7600 MHz DDR5 (OC), 2xPCIe 4.0 M.2, "Wi-Fi 6E", 2.5GbE LAN, USB 3.2 Gen 2, "Intel", LGA 1700, "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9",..., LGA 1700, DDR5-SDRAM, 256 GB
Siuntimo dėžės aukštis Siuntimo/pakavimo dėžės matmenys - 30 cm
Siuntimo dėžės gylis Siuntimo/pakavimo dėžės matmenys - 55 cm
Siuntimo dėžės plotis Siuntimo/pakavimo dėžės matmenys - 38 cm
Siuntimo dėžės svoris Siuntimo/pakavimo dėžės matmenys - 12.35 kg
Specialiosios funkcijos - GIGABYTE Control Center (GCC) palaikymas *GCC prieinamos programos gali skirtis priklausomai nuo pagrindinės plokštės modelio. Kiekvienos programos palaikomos funkcijos taip pat gali skirtis priklausomai nuo pagrindinės plokštės specifikacijų. "Q-Flash Plus" palaikymas "Obsługa Q-Flash
Svoris - 1.123
Svoris ir matmenys - Aukštis - 35 mm
Svoris ir matmenys - Gylis - 244 mm
Svoris ir matmenys - Plotis - 244 mm
Techninė informacija - Garantinis laikotarpis - 3 metai (-iai)
Techninė informacija > Gamintojas - "Gigabyte"
Techninė informacija > Gamintojo pavadinimas - B760M DS3H AX 1.3 M/B
Techninė informacija > Garantija - 36 mėnesiai
Techninė informacija > Grynasis svoris - 0.95 kg
Tinklas - "Bluetooth - Taip
Tinklas - "Bluetooth" versija - 5.3
Tinklas - "Wi-Fi - Taip
Tinklas - "Wi-Fi" standartai - 802.11a, 802.11b, 802.11g, "Wi-Fi 4" (802.11n), "Wi-Fi 5" (802.11ac), "Wi-Fi 6" (802.11ax), "Wi-Fi 6E" (802.11ax)
Tinklas - Aukščiausias "Wi-Fi" standartas - "Wi-Fi 6E" (802.11ax)
Tinklas - Ethernet LAN - Taip
Tinklas - Ethernet sąsajos tipas - 2,5 Gigabit Ethernet
Tinklas - WLAN valdiklio modelis - "Intel® Wi-Fi 6E AX211
Tinklo sąsaja - "Bluetooth"
Tinklo sąsaja - "Wi-Fi" 802.11a/b/g/n/ac/ax
Tinklo sąsaja - 1 x 10/100/1000/2500 Mbit/s
Tinklo sąsaja - LAN Realtek 2.5GbE LAN lustas (2.5 Gbps/1 Gbps/100 Mbps) AMD Wi-Fi 6E RZ608 (MT7921K) Belaidžio ryšio modulis (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, palaikantis 2.4/5/6 GHz BLUETOOTH 5.2 Palaiko belaidžio ryšio standartą 11ax 80 MHz ir duomenų pralaidumą iki 1,2 Gb/s "Intel Wi-Fi 6E AX210" (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, palaikantis 2,4/5/6 GHz BLUETOOTH 5.3 Palaiko belaidžio ryšio standartą 11ax 160 MHz ir duomenų pralaidumą iki 2,4 Gb/s "Intel Wi-Fi 6E AX211" (PCB rev. 1.2) WIFI a, b, g, n, ac, ax, palaiko 2,4/5/6 GHz nešančiųjų dažnių juostas BLUETOOTH 5.3 Palaiko belaidžio ryšio standartą 11ax 160 MHz ir duomenų pralaidumą iki 2,4 Gb/s Realtek Wi-Fi 6E RTL8852CE (PCB rev. 1.3) WIFI a, b, g, n, ac, ax, palaiko 2,4/5/6 GHz nešančiųjų dažnių juostas BLUETOOTH 5.3 Palaiko belaidžio ryšio standartą 11ax 160 MHz ir duomenų pralaidumą iki 2,4 Gb/s (faktinis duomenų pralaidumas gali skirtis priklausomai nuo aplinkos ir įrangos).
TPM - Antraštė
Trumpas aprašymas - GIGA B760M DS3H AX S1700/DDR5/µATX
URL - https://www.gigabyte.com/
USB-C įvesties ir išvesties jungtys - 1
USB 2.0 įvesties ir išvesties jungtys - 2
USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 prievadų skaičius - 5
USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 prievadų skaičius - 1
USB 3.2 įvesties ir išvesties jungtys - 3
USB prievadai galiniame skydelyje - 6
USB prievadai pagrindinėje plokštėje - 3
vendpn - B760M DS3H AX
Vidinės I/O - S/PDIF išvesties jungtis - Taip
Vidinės I/O - TPM jungtis - Taip
Vidinės I/O - USB 2.0 jungtys - 2
Vidinės įvesties / išvesties - CPU ventiliatoriaus jungtis - Taip
Vidinės įvesties ir išvesties - 12V maitinimo jungtis - Taip
Vidinės įvesties ir išvesties - ATX maitinimo jungtis (24 kontaktų) - Taip
Vidinės įvesties ir išvesties - bendras SATA jungčių skaičius - 4
Vidinės įvesties ir išvesties - EPS maitinimo jungtis (8 kontaktų) - Taip
Vidinės įvesties ir išvesties - priekinio skydelio garso jungtis - Taip
Vidinės įvesties ir išvesties - priekinio skydelio jungtis - Taip
Vidinės įvesties ir išvesties - RGB LED kaiščių antraštė - Taip
Vidinės įvesties ir išvesties - SATA III jungčių skaičius - 4
Vidinės įvesties ir išvesties - USB 3.2 Gen 1 (3.1 Gen 1) jungtys - 1
Vidinės įvesties ir išvesties > SATA jungčių skaičius - 4
Vidinės įvesties ir išvesties funkcijos > Palaikomos standžiojo disko sąsajos - SATA, M.2
Vieneto bendrasis svoris - 1.23 kg
Vieneto blogas tūris - 0,00627 kubinio metro
Vieneto dėžės aukštis - 0.07
Vieneto dėžės ilgis - 0.27
Vieneto dėžės plotis - 0.28
Vieneto grynasis svoris - 0.75 kg
Įmontuotos jungtys - 1 x "Q-Flash Plus" mygtukas
Įmontuotos jungtys - 1 x 4 kontaktų CPU ventiliatorius
Įmontuotos jungtys - 1 x 8 kontaktų 12 V maitinimas
Įmontuotos jungtys - 1 x 24 kontaktų ATX maitinimo šaltinis
Įmontuotos jungtys - 1 x adresuojamas šviesos diodas
Įmontuotos jungtys - 1 x Išvalyti CMOS džemperis
Įmontuotos jungtys - 1 x priekinio skydelio garso antraštė
Įmontuotos jungtys - 1 x Resetavimo jungtis
Įmontuotos jungtys - 1 x RGB LED juostelės antraštė
Įmontuotos jungtys - 1 x S/PDIF išvesties antraštė
Įmontuotos jungtys - 1 x Sistemos skydelio antraštė
Įmontuotos jungtys - 1 x TPM antraštė
Įmontuotos jungtys - 1 x USB 3.0 jungtis
Įmontuotos jungtys - 2 x M.2
Įmontuotos jungtys - 2 x USB 2.0/1.1 jungtis
Įmontuotos jungtys - 3 x 4 kontaktų važiuoklės ventiliatorius
Įmontuotos jungtys - 4 x SATA III 6Gb/s
"DisplayPort" įvesties ir išvesties jungtys - 2
"FireWire" (IEEE 1394) - Ne
"PCI-Express 4.0" 16x išplėtimo lizdai - 1
"WiFi" sąsaja - Taip
1 kategorija - Pagrindinės plokštės ir priedai
2 kategorija - Pagrindinės plokštės - "Intel
Akumuliatorius - akumuliatoriaus elementų skaičius - 1
Akumuliatorius - Akumuliatoriaus svoris - 3 g
Akumuliatorius - Akumuliatoriaus technologija - Ličio mangano dioksidas (LiMnO2)
Akumuliatorius - Akumuliatoriaus tipas - CR2032
Akumuliatorius - Ličio svoris vienam akumuliatoriui - 0.07 g
Aprašymas - - "Intel® Socket LGA 1700":palaiko 13 ir 12 kartos serijos procesorius - neprilygstamas našumas:hibridinis 6+2+1 fazių skaitmeninis VRM sprendimas - dviejų kanalų DDR5:4*DIMMs XMP atminties modulių palaikymas - naujos kartos saugykla:2*PCIe 4.0 x4 M.2 jungtys - M.2 šiluminė apsauga:užtikrinama, kad M.2 SSD našumą - EZ-Latch: PCIe 4.0x16 lizdas su greito atlaisvinimo konstrukcija - Spartūs tinklai: 2,5 GbE LAN ir "Wi-Fi 6E 802.11ax" - Išplėstinės jungtys: galinis USB-C® 10Gb/s, DP, HDMI - Išmanusis ventiliatorius 6: turi kelis temperatūros jutiklius, hibridines ventiliatoriaus antraštes su FAN STOP funkcija - Q-Flash Plus: BIOS atnaujinimas neįdiegiant procesoriaus, atminties ir vaizdo plokštės
Aprašymas - Palaiko "Intel Core 14./13./12" procesorius Neprilygstamas našumas: hibridinis skaitmeninis VRM 6+2+1 fazės Dviejų kanalų DDR5 atmintis: 4*DIMM XMP atminties modulių palaikymas Naujos kartos saugykla: M.2 šiluminis skydas: užtikrina M.2 SSD disko našumą EZ-Latch: 4.0x16 PCIe lizdas su greito atlaisvinimo konstrukcija Didelės spartos tinklas: 2,5 GbE LAN ir "Wi-Fi 6E 802.11ax" Išplėstinės jungtys: galinis USB-C 10 Gb/s, DP, HDMI Išmanusis ventiliatorius 6: apima kelis temperatūros jutiklius, hibridines ventiliatoriaus galvutes su FAN STOP Q-Flash Plus: atnaujinkite BIOS neįdiegę procesoriaus, atminties ir vaizdo plokštės SUSIJUNGIMAS GIGABYTE pagrindinės plokštės užtikrina puikų ryšį ir žaibišką duomenų perdavimo greitį per naujos kartos tinklo, saugyklos ir "Wi-Fi" jungtis. PERSONALIZAVIMAS GIGABYTE pagrindinėse plokštėse yra kelios naudingos ir intuityvios programos, padedančios naudotojams valdyti kiekvieną pagrindinės plokštės aspektą ir suteikiančios pritaikomus apšvietimo efektus su unikalia estetika, kad atitiktų jūsų unikalią asmenybę.
Atminties lizdai - 4
Atminties magistralės dažnis - 4000 MHz
Atminties magistralės dažnis - 4800 MHz
Atminties magistralės dažnis - 5200 MHz
Atminties magistralės dažnis - 5400 MHz
Atminties magistralės dažnis - 5600 MHz
Atminties magistralės dažnis - 5800 MHz
Atminties magistralės dažnis - 6000 MHz
Atminties magistralės dažnis - 6200 MHz
Atminties magistralės dažnis - 6400 MHz
Atminties magistralės dažnis - 6600 MHz
Atminties magistralės dažnis - 6800 MHz
Atminties magistralės dažnis - 7000 MHz
Atminties magistralės dažnis - 7200 MHz
Atminties magistralės dažnis - 7400 MHz
Atminties magistralės dažnis - 7600 MHz
Atminties tipas - DDR5
Atminties tipas - SODIMM DDR5
Atmintis - Atminties kanalai - Dviejų kanalų
Atmintis - atminties lizdų skaičius - 4
Atmintis - Atminties lizdų tipas - DIMM
Atmintis - didžiausia vidinė atmintis - 256 GB
Atmintis - ECC suderinamumas - ECC ir ne ECC
Atmintis - Nebuferizuota atmintis - Taip
Atmintis - palaikomas atminties taktinis greitis - 4000,4800,5200,5400,5600,5800,6000,6200,6400,6800,7000,7200,7400,7600 MHz
Atmintis - Palaikomas atminties taktinis greitis (maks.) - 7600 MHz
Atmintis - Palaikomi atminties tipai - DDR5-SDRAM
Atmintis > Atminties lizdai - 4
Atmintis > Palaikomi atminties tipai - DDR5
Bendrasis svoris - 1.23 kg
Bendrasis svoris Kg - 1,1
BIOS - 1 x 128 Mbit flash Naudojama licencijuota AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
BIOS - ACPI versija - 5.0
BIOS - BIOS atminties dydis - 128 Mbit
BIOS - BIOS tipas - UEFI AMI
BIOS - darbalaukio valdymo sąsajos (DMI) versija - 2.7
BIOS - Išvalyti CMOS džemperis - Taip
BIOS - sistemos valdymo BIOS (SMBIOS) versija - 2.7
COM jungtis / prievadas - Ne
CPU lizdas - LGA1700
Dažnio greitis - 4000/4600/4800/5200/5400/5600/5800/6000/6800/7000/7200/7400/7600 MHz
DDR5 lizdų skaičius - 4
EAN - 4719331851767
ean - 4719331851767
Formos faktorius - Micro-ATX
Formos veiksnys - "micro ATX
Funkcijos - Garso išvesties kanalai - 7.1 kanalų
Funkcijos - kompiuterio būklės stebėjimas - Ventiliatorius, temperatūra, įtampa, aušinimas vandeniu
Funkcijos - Komponentas, skirtas - KOMPIUTERIS
Funkcijos - Pagrindinės plokštės formos veiksnys - "micro ATX
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel"
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel B760 Express
Funkcijos - Palaikomos "Windows" operacinės sistemos - "Windows 10 x64", "Windows 11 x64
Funkcijos - Produkto spalva - Ruda
Galinio skydelio įvesties ir išvesties prievadai - "WiFi-AP" antenos lizdas - 2
Galinio skydelio įvesties ir išvesties prievadai - ausinių išvestys - 3
Galinio skydelio įvesties ir išvesties prievadai - DisplayPorts kiekis - 2
Galinio skydelio įvesties ir išvesties prievadai - Ethernet LAN (RJ-45) prievadai - 1
Galinio skydelio įvesties ir išvesties prievadai - HDMI prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - Mikrofono įvestis - Taip
Galinio skydelio įvesties ir išvesties prievadai - PS/2 prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - USB 2.0 prievadų kiekis - 2
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis - 3
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 2 (3.1 Gen 2) C tipo prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - USB jungties tipas - A tipo USB, C tipo USB
gamintojas - "Gigabyte"
Gamintojas - "Gigabyte"
Gamintojo kodas - B760M DS3H AX
Gamintojo pavadinimas - "Gigabyte"
Garantija - 36
garantija - 36
Garantija - 36 mėnesiai
GarantijaInformacija - 3 metai
garantijos_tipas - normalus
Garso plokštė - "Realtek" garso kodekas Didelės raiškos garso palaikymas Garso kanalų skaičius 2/4/5.1/7.1 * Garso lizdo funkciją galima pakeisti naudojant garso programinę įrangą. Norėdami konfigūruoti 7.1 kanalo garsą, prieikite prie garso programinės įrangos garso nustatymams. S/PDIF išvesties palaikymas
Garso įvesties ir išvesties jungtys - 1
Garso įvesties ir išvesties jungtys - 2
Grafika - Integruotas grafikos procesorius - "Intel HD Graphics" palaikymas 1 x HDMI prievadas, palaikantis didžiausią 4096x2160@60 Hz skiriamąją gebą * HDMI 2.1 ir HDCP 2.3 palaikymas ** Natūralių HDMI 2.1 TMDS suderinamų prievadų palaikymas. 1 x DisplayPort, palaikantis didžiausią 4096x2304@60 Hz skiriamąją gebą * DisplayPort 1.2 versijos ir HDCP 2.3 palaikymas. 1 x DisplayPort, palaikantis didžiausią 4096x2304@60 Hz skiriamąją gebą * DisplayPort 1.2 versijos palaikymas. (Grafikos specifikacijos gali skirtis priklausomai nuo procesoriaus palaikymo.) Palaikomi iki trijų ekranų vienu metu.
Grafika - "DirectX" versija - 12.0
Grafika - Didžiausia skiriamoji geba - 4096 x 2304 taškų
Grafika - HDCP - Taip
Grafika - lygiagretaus apdorojimo technologijos palaikymas - Nepalaikoma
GTIN - 4719331851767
HDMI įvesties ir išvesties jungtys - 1
Integruotas centrinis procesorius - Taip
Integruotas garsas - Taip
Integruotas LAN - 2,5 gigabito
Integruotas vaizdo įrašas - Taip
Išorinės jungtys - 1 x HDMI
Išorinės jungtys - 1 x linijinis išėjimas
Išorinės jungtys - 1 x linijinis įėjimas
Išorinės jungtys - 1 x MIC
Išorinės jungtys - 1 x PS/2 klaviatūros ir pelės jungtis
Išorinės jungtys - 1 x RJ-45
Išorinės jungtys - 1 x USB 3.1 Type-C
Išorinės jungtys - 2 x DisplayPort
Išorinės jungtys - 2 x SMA
Išorinės jungtys - 2 x USB 2.0
Išorinės jungtys - 3 x USB 3.0
Išplėtimo lizdai - 1 x PCIe 4.0 x 16
Išplėtimo lizdai - 2 x M.2
Išplėtimo lizdai - 2 x PCIe 3.0 x 1
Išplėtimo lizdai - "PCI Express x16" (4.x kartos) lizdai - 1
Išplėtimo lizdai - 1-asis M.2 didžiausias rakto dydis - 2280
Išplėtimo lizdai - 1-oji M.2 aukščiausios kartos "PCI Express - 4.0
Išplėtimo lizdai - 2-asis M.2 didžiausias rakto dydis - 2280
Išplėtimo lizdai - 2-oji M.2 aukščiausios kartos "PCI Express - 4.0
Išplėtimo lizdai - M.2 (M) lizdų skaičius - 2
Išsamūs duomenys apie disko ir disko sąsajas - CPU M.2 jungtis (Socket 3, M raktas, 2280 PCIe 4.0 x4/x2 SSD palaikymas) (M2A_CPU) Mikroschemų rinkinio M.2 jungtis (Socket 3, M raktas, 2280 PCIe 4.0 x4/x2 SSD palaikymas) (M2P_SB) 4 SATA 6 Gb/s jungtys RAID 0, RAID 1, RAID 5 ir RAID 10 palaikymas SATA saugojimo įrenginiams
kategorija - Kompiuterių komponentai|Pagrindinės plokštės|Intel pagrindinės plokštės|Sockel 1700
Kategorija - Pagrindinės plokštės
Kategorijos kodas - MBI
Kita informacija - Įtampos aptikimas Temperatūros aptikimas Ventiliatoriaus greičio aptikimas Aušinamojo vandens srauto aptikimas Įspėjimas apie ventiliatoriaus gedimą Ventiliatoriaus greičio valdymas Ventiliatoriaus greičio valdymas * Ar palaikoma ventiliatoriaus greičio valdymo funkcija, priklauso nuo įrengto aušintuvo.
kodas - B760M DS3H AX
Kodas - B760M DS3H AX
Lizdas - LGA1700
Logistikos duomenys - Kilmės šalis - Kinija
Logistikos duomenys - Produktai vienoje transportavimo (vidinėje) dėžėje - 1 vnt.
LongDesc - Pagerinkite savo kompiuterinę patirtį su garsia GIGABYTE pagrindinių plokščių serija: AORUS, AERO ir GIGABYTE. Šios plokštės pasižymi naujovišku dizainu ir pažangiomis funkcijomis, todėl pasižymi išskirtiniu našumu ir patikimumu. Nesvarbu, ar esate žaidėjas, turinio kūrėjas, ar profesionalas, mūsų serijos atitinka jūsų poreikius, užtikrindamos bekompromisę kokybę ir pažangiausias
LongProductName - B760M DS3H AX pagrindinė plokštė - palaiko "Intel Core" 14 kartos procesorius, 6+2+1 fazių skaitmeninis VRM, iki 7600 MHz DDR5 (OC), 2xPCIe 4.0 M.2, "Wi-Fi 6E", 2.5GbE LAN, USB 3.2 Gen 2
LongSummaryDescription - GIGABYTE B760M DS3H AX pagrindinė plokštė - palaiko "Intel Core 14th Gen" procesorius, 6+2+1 fazių skaitmeninis VRM, iki 7600 MHz DDR5 (OC), 2xPCIe 4.0 M.2, "Wi-Fi 6E", 2.5GbE LAN, USB 3.2 Gen 2. Procesoriaus gamintojas: Procesoriaus lizdas: "Intel", procesoriaus lizdas: LGA 1700, Suderinama procesorių serija: "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9",.... Palaikomi atminties tipai: Didžiausia vidinė atmintis: 256 GB, Atminties lizdų tipas: DDR5-SDRAM, Didžiausia vidinė atmintis: 256 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties disko sąsajos: M.2, SATA III, Palaikomi saugyklų diskų tipai: M.2, SATA III, Palaikomi saugyklų diskų tipai: RAID lygiai: 0, 1, 5, 10. Didžiausia skiriamoji geba: Didžiausia raiška: 4096 x 2304 taškų. USB jungties tipas: A tipo USB, C tipo USB
LPT jungtis / prievadas - Ne
M.2 išplėtimo lizdai - 2
Maksimalus atminties dydis - 256 GB
Maksimalus SATA įrenginių skaičius - 4
Matmenys - 24.4 cm x 17.4 cm
matmenų aukštis - 275 mm
matmenų gylis - 70 mm
matmenų plotis - 275 mm
matmuo svoris - 1140 g
Mikroschemų rinkinio gamintojas - "Intel"
Mikroschemų rinkinio tipas - "Intel" B760 "Express" mikroschemų rinkinys
Mikroschemų rinkinys - "Intel B760 Express
Modelis - B760M DS3H AX
Modelis - B760M DS3H AX 1.2
MPN - B760M DS3H AX
Našumas > Mikroschemų rinkinys - "Intel B760 Express
Našumas > Pagrindinės plokštės formos faktorius - "Micro ATX
Nuoroda - https://www.gigabyte.com/Motherboard/B760M-DS3H-AX-DDR4-rev-1x#kf
Pakuotės duomenys - Pakuotės aukštis - 54 mm
Pakuotės duomenys - Pakuotės gylis - 265 mm
Pakuotės duomenys - Pakuotės plotis - 265 mm
Pakuotės duomenys - Pakuotės svoris - 1.1 kg
Pakuotės funkcijos > Paletės kiekis - 456 vnt.
Pakuotės turinys - Komplektuojama programinė įranga - "Norton Internet Security
Pakuotės turinys - Į komplektą įeina baterijos - Taip
Pakuotės turinys - Įtraukti kabeliai - SATA
Pakuotės ypatybės > Bendrasis aukštis (mm) - 54.00 mm
Pakuotės ypatybės > Bendrasis gylis (mm) - 265.00 mm
Pakuotės ypatybės > Bendrasis plotis (mm) - 265.00 mm
Pakuotės ypatybės > Bendrojo aukščio pagrindinė dėžė - 285 mm
Pakuotės ypatybės > Bendrojo gylio pagrindinė dėžė - 570 mm
Pakuotės ypatybės > Bendrojo pločio pagrindinė dėžė - 285 mm
Pakuotės ypatybės > EEĮ atliekų mokestis - Ne
Pakuotės ypatybės > Grynasis svoris pagrindinė dėžė - 8.02 kg
Pakuotės ypatybės > Pakuotės kiekis - 1,00 vnt.
Pakuotės ypatybės > Plastikas (ne PET) - 80.00 g
Pakuotės ypatybės > Popierius ir kartonas - 200.00 g
Pakuotės ypatybės > Taros svorio pagrindinė dėžutė - 0.787 kg
Pakuotės ypatybės > Taros svoris (kg) - 0.28 kg
Pakuotės ypatybės > Tūrio (m3) - 0.00 m³
Pakuotės ypatybės > Įdėtas akumuliatorius - Ne
Palaikomos operacinės sistemos - "Windows 10
Palaikomos operacinės sistemos - "Windows 11
Pardavėjo interneto svetainė - www.gigabyte.com/Motherboard/B760M-DS3H-AX-rev-1x#kf
Pavadinimas - 1700 Gigabyte B760M DS3H AX mATX
Pavadinimas - CE+WEEE
pavadinimas - GIGABYTE B760M DS3H AX, "Intel" B760 pagrindinė plokštė - Sockel 1700, DDR5
Pavadinimas - GIGABYTE B760M DS3H AX pagrindinė plokštė - palaiko "Intel Core" 14 kartos procesorius, 6+2+1 fazių skaitmeninis VRM, iki 7600 MHz DDR5 (OC), 2xPCIe 4.0 M.2, "Wi-Fi 6E", 2.5GbE LAN, USB 3.2 Gen 2
Pavadinimas - Gigabyte | B760M DS3H AX 1.3 M/B | Procesorių šeima "Intel" | Procesoriaus lizdas LGA1700 | DDR5 | Atminties lizdai 4 | Palaikomos standžiųjų diskų sąsajos SATA, M.2 | SATA jungčių skaičius 4 | Mikroschemų rinkinys "Intel B760 Express" | Micro ATX
pavadinimas - Pagrindinė plokštė B760M DS3H AX s1700 4DD 5 HDMI/DP/DSUB mATX
PCI-Express 3.0 1x Išplėtimo lizdai - 2
Pilnas aprašymas Linija - "Intel B760 Express"|LGA1700|Micro-ATX|DDR5|7600/7400/7200/7000/6800/6000/5800/5600/5400/5200/4800/4600/4000 MHz|Atsargų lizdai 4|2xPCI-Express 3.0 1x|1xPCI-Express 4.0 16x|2xM.2|1xHDMI|2xDisplayPort|2xAudio-In|1xAudio-Out|2xUSB 2.0|3xUSB 3.2|1xUSB-C|1xPS/2|1xRJ45|SATA|Bluetooth|WiFi|Video|LAN 2.5 Gigabit|Audio|RAID SATA 0, 1, 5, 10|TPM antraštė
Prekės ženklas - GIGABYTE
Prekės ženklo dalies kodas - B760M DS3H AX
Pridedami priedai -
Pristatymo dėžės kiekis - 10
Procesorius - Palaikomi procesoriaus lizdai - LGA 1700
Procesorius - Procesoriaus gamintojas - "Intel"
Procesorius - procesoriaus lizdas - LGA 1700
Procesorius - Suderinama procesorių serija - "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9", "Intel® Pentium® Gold
Procesorius > Procesoriaus lizdas - LGA1700
Procesorius > Procesorių šeima - "Intel"
Procesorius > Suderinamos procesorių serijos - Palaiko 13/12 kartos "Intel Core" serijos procesorius
Procesorių šeima - "Intel Celeron
Procesorių šeima - "Intel Core
Procesorių šeima - "Intel Pentium Gold
Produkto pavadinimas - B760M DS3H AX pagrindinė plokštė - palaiko "Intel Core" 14 kartos procesorius, 6+2+1 fazių skaitmeninis VRM, iki 7600 MHz DDR5 (OC), 2xPCIe 4.0 M.2, "Wi-Fi 6E", 2.5GbE LAN, USB 3.2 Gen 2
Programinė įranga - "Norton Internet Security" (wersja OEM) LAN pralaidumo valdymo programinė įranga
PS/2 įvesties ir išvesties jungtys - 1
RAID - SATA 0, 1, 5, 10
RAID - Taip
RJ45 įvesties ir išvesties jungtys - 1
SATA sąsaja - Taip
Saugyklos valdikliai - palaikomų kietųjų diskų skaičius - 4
Saugyklos valdikliai - RAID lygiai - 0, 1, 5, 10
Saugyklos valdikliai - RAID palaikymas - Taip
Saugyklų valdikliai - Palaikomi saugyklų diskų tipai - HDD IR SSD
Saugyklų valdikliai - Palaikomos saugyklų diskų sąsajos - M.2, SATA III
Saugyklų valdikliai - palaikomų saugyklų diskų skaičius - 6
ShortSummaryDescription - GIGABYTE B760M DS3H AX pagrindinė plokštė - palaiko "Intel Core" 14-osios kartos procesorius, 6+2+1 fazių skaitmeninis VRM, iki 7600 MHz DDR5 (OC), 2xPCIe 4.0 M.2, "Wi-Fi 6E", 2.5GbE LAN, USB 3.2 Gen 2, "Intel", LGA 1700, "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9",..., LGA 1700, DDR5-SDRAM, 256 GB
Siuntimo dėžės aukštis Siuntimo/pakavimo dėžės matmenys - 30 cm
Siuntimo dėžės gylis Siuntimo/pakavimo dėžės matmenys - 55 cm
Siuntimo dėžės plotis Siuntimo/pakavimo dėžės matmenys - 38 cm
Siuntimo dėžės svoris Siuntimo/pakavimo dėžės matmenys - 12.35 kg
Specialiosios funkcijos - GIGABYTE Control Center (GCC) palaikymas *GCC prieinamos programos gali skirtis priklausomai nuo pagrindinės plokštės modelio. Kiekvienos programos palaikomos funkcijos taip pat gali skirtis priklausomai nuo pagrindinės plokštės specifikacijų. "Q-Flash Plus" palaikymas "Obsługa Q-Flash
Svoris - 1.123
Svoris ir matmenys - Aukštis - 35 mm
Svoris ir matmenys - Gylis - 244 mm
Svoris ir matmenys - Plotis - 244 mm
Techninė informacija - Garantinis laikotarpis - 3 metai (-iai)
Techninė informacija > Gamintojas - "Gigabyte"
Techninė informacija > Gamintojo pavadinimas - B760M DS3H AX 1.3 M/B
Techninė informacija > Garantija - 36 mėnesiai
Techninė informacija > Grynasis svoris - 0.95 kg
Tinklas - "Bluetooth - Taip
Tinklas - "Bluetooth" versija - 5.3
Tinklas - "Wi-Fi - Taip
Tinklas - "Wi-Fi" standartai - 802.11a, 802.11b, 802.11g, "Wi-Fi 4" (802.11n), "Wi-Fi 5" (802.11ac), "Wi-Fi 6" (802.11ax), "Wi-Fi 6E" (802.11ax)
Tinklas - Aukščiausias "Wi-Fi" standartas - "Wi-Fi 6E" (802.11ax)
Tinklas - Ethernet LAN - Taip
Tinklas - Ethernet sąsajos tipas - 2,5 Gigabit Ethernet
Tinklas - WLAN valdiklio modelis - "Intel® Wi-Fi 6E AX211
Tinklo sąsaja - "Bluetooth"
Tinklo sąsaja - "Wi-Fi" 802.11a/b/g/n/ac/ax
Tinklo sąsaja - 1 x 10/100/1000/2500 Mbit/s
Tinklo sąsaja - LAN Realtek 2.5GbE LAN lustas (2.5 Gbps/1 Gbps/100 Mbps) AMD Wi-Fi 6E RZ608 (MT7921K) Belaidžio ryšio modulis (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, palaikantis 2.4/5/6 GHz BLUETOOTH 5.2 Palaiko belaidžio ryšio standartą 11ax 80 MHz ir duomenų pralaidumą iki 1,2 Gb/s "Intel Wi-Fi 6E AX210" (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, palaikantis 2,4/5/6 GHz BLUETOOTH 5.3 Palaiko belaidžio ryšio standartą 11ax 160 MHz ir duomenų pralaidumą iki 2,4 Gb/s "Intel Wi-Fi 6E AX211" (PCB rev. 1.2) WIFI a, b, g, n, ac, ax, palaiko 2,4/5/6 GHz nešančiųjų dažnių juostas BLUETOOTH 5.3 Palaiko belaidžio ryšio standartą 11ax 160 MHz ir duomenų pralaidumą iki 2,4 Gb/s Realtek Wi-Fi 6E RTL8852CE (PCB rev. 1.3) WIFI a, b, g, n, ac, ax, palaiko 2,4/5/6 GHz nešančiųjų dažnių juostas BLUETOOTH 5.3 Palaiko belaidžio ryšio standartą 11ax 160 MHz ir duomenų pralaidumą iki 2,4 Gb/s (faktinis duomenų pralaidumas gali skirtis priklausomai nuo aplinkos ir įrangos).
TPM - Antraštė
Trumpas aprašymas - GIGA B760M DS3H AX S1700/DDR5/µATX
URL - https://www.gigabyte.com/
USB-C įvesties ir išvesties jungtys - 1
USB 2.0 įvesties ir išvesties jungtys - 2
USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 prievadų skaičius - 5
USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 prievadų skaičius - 1
USB 3.2 įvesties ir išvesties jungtys - 3
USB prievadai galiniame skydelyje - 6
USB prievadai pagrindinėje plokštėje - 3
vendpn - B760M DS3H AX
Vidinės I/O - S/PDIF išvesties jungtis - Taip
Vidinės I/O - TPM jungtis - Taip
Vidinės I/O - USB 2.0 jungtys - 2
Vidinės įvesties / išvesties - CPU ventiliatoriaus jungtis - Taip
Vidinės įvesties ir išvesties - 12V maitinimo jungtis - Taip
Vidinės įvesties ir išvesties - ATX maitinimo jungtis (24 kontaktų) - Taip
Vidinės įvesties ir išvesties - bendras SATA jungčių skaičius - 4
Vidinės įvesties ir išvesties - EPS maitinimo jungtis (8 kontaktų) - Taip
Vidinės įvesties ir išvesties - priekinio skydelio garso jungtis - Taip
Vidinės įvesties ir išvesties - priekinio skydelio jungtis - Taip
Vidinės įvesties ir išvesties - RGB LED kaiščių antraštė - Taip
Vidinės įvesties ir išvesties - SATA III jungčių skaičius - 4
Vidinės įvesties ir išvesties - USB 3.2 Gen 1 (3.1 Gen 1) jungtys - 1
Vidinės įvesties ir išvesties > SATA jungčių skaičius - 4
Vidinės įvesties ir išvesties funkcijos > Palaikomos standžiojo disko sąsajos - SATA, M.2
Vieneto bendrasis svoris - 1.23 kg
Vieneto blogas tūris - 0,00627 kubinio metro
Vieneto dėžės aukštis - 0.07
Vieneto dėžės ilgis - 0.27
Vieneto dėžės plotis - 0.28
Vieneto grynasis svoris - 0.75 kg
Įmontuotos jungtys - 1 x "Q-Flash Plus" mygtukas
Įmontuotos jungtys - 1 x 4 kontaktų CPU ventiliatorius
Įmontuotos jungtys - 1 x 8 kontaktų 12 V maitinimas
Įmontuotos jungtys - 1 x 24 kontaktų ATX maitinimo šaltinis
Įmontuotos jungtys - 1 x adresuojamas šviesos diodas
Įmontuotos jungtys - 1 x Išvalyti CMOS džemperis
Įmontuotos jungtys - 1 x priekinio skydelio garso antraštė
Įmontuotos jungtys - 1 x Resetavimo jungtis
Įmontuotos jungtys - 1 x RGB LED juostelės antraštė
Įmontuotos jungtys - 1 x S/PDIF išvesties antraštė
Įmontuotos jungtys - 1 x Sistemos skydelio antraštė
Įmontuotos jungtys - 1 x TPM antraštė
Įmontuotos jungtys - 1 x USB 3.0 jungtis
Įmontuotos jungtys - 2 x M.2
Įmontuotos jungtys - 2 x USB 2.0/1.1 jungtis
Įmontuotos jungtys - 3 x 4 kontaktų važiuoklės ventiliatorius
Įmontuotos jungtys - 4 x SATA III 6Gb/s
Bluetooth Interface - Yes
DisplayPort Input/Output connectors - 2
FireWire (IEEE 1394) - No
PCI-Express 4.0 16x Expansion slots - 1
WiFi Interface - Yes
Category 1 - Mainboards & Zubehör
Category 2 - Mainboards - Intel
Battery - Number of battery cells - 1
Battery - Battery weight - 3 g
Battery - Battery technology - Lithium-Manganese Dioxide (LiMnO2)
Battery - Battery type - CR2032
Battery - Lithium weight per battery - 0.07 g
Description - - Intel® Socket LGA 1700:Support 13th and 12th Gen Series Processors - Unparalleled Performance:Hybrid 6+2+1 Phases Digital VRM Solution - Dual Channel DDR5:4*DIMMs XMP Memory Module Support - Next Generation Storage:2*PCIe 4.0 x4 M.2 Connectors - M.2 Thermal Guard:To Ensure M.2 SSD Performance - EZ-Latch:PCIe 4.0x16 Slot with Quick Release Design - Fast Networks:2.5GbE LAN & Wi-Fi 6E 802.11ax - Extended Connectivity:Rear USB-C® 10Gb/s, DP, HDMI - Smart Fan 6:Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP - Q-Flash Plus:Update BIOS Without Installing the CPU, Memory and Graphics Card
Description - Obsługuje procesory Intel Core 14./13./12. Bezkonkurencyjna wydajność: hybrydowe rozwiązanie Digital VRM 6+2+1 Phases Dwukanałowa pamięć DDR5: 4*DIMMs Obsługa modułu pamięci XMP Pamięć masowa nowej generacji: 2*złącza PCIe 4.0 x4 M.2 Osłona termiczna M.2: zapewnia wydajność dysków SSD M.2 EZ-Latch: gniazdo PCIe 4.0x16 z konstrukcją szybkiego zwalniania Szybkie sieci: 2,5 GbE LAN i Wi-Fi 6E 802.11ax Rozszerzona łączność: tylne złącze USB-C 10 Gb/s, DP, HDMI Inteligentny wentylator 6: zawiera wiele czujników temperatury, hybrydowe nagłówki wentylatorów z funkcją FAN STOP Q-Flash Plus: aktualizacja BIOS-u bez instalowania procesora, pamięci i karty graficznej ŁĄCZNOŚĆ
Płyty główne GIGABYTE zapewniają najwyższą jakość połączeń dzięki błyskawicznej prędkości przesyłu danych za pośrednictwem sieci nowej generacji, pamięci masowej i łączności Wi-Fi. PERSONALIZACJA
Płyty główne GIGABYTE zawierają kilka przydatnych i intuicyjnych programów, które pomagają użytkownikom kontrolować każdy aspekt płyty głównej i zapewniają konfigurowalne efekty świetlne o wyjątkowej estetyce, aby dopasować się do Twojej wyjątkowej osobowości.
Memory slots - 4
Memory bus frequency - 4000 MHz
Memory bus frequency - 4800 MHz
Memory bus frequency - 5200 MHz
Memory bus frequency - 5400 MHz
Memory bus frequency - 5600 MHz
Memory bus frequency - 5800 MHz
Memory bus frequency - 6000 MHz
Memory bus frequency - 6200 MHz
Memory bus frequency - 6400 MHz
Memory bus frequency - 6600 MHz
Memory bus frequency - 6800 MHz
Memory bus frequency - 7000 MHz
Memory bus frequency - 7200 MHz
Memory bus frequency - 7400 MHz
Memory bus frequency - 7600 MHz
Memory type - DDR5
Memory type - SODIMM DDR5
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 4
Memory - Memory slots type - DIMM
Memory - Maximum internal memory - 256 GB
Memory - ECC сompatibility - ECC & Non-ECC
Memory - Unbuffered memory - Yes
Memory - Supported memory clock speeds - 4000,4800,5200,5400,5600,5800,6000,6200,6400,6800,7000,7200,7400,7600 MHz
Memory - Supported memory clock speed (max) - 7600 MHz
Memory - Supported memory types - DDR5-SDRAM
Memory > Memory slots - 4
Memory > Supported memory types - DDR5
Gross weight - 1.23 kg
Gross Weight Kg - 1,1
BIOS - 1 x 128 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
BIOS - ACPI version - 5.0
BIOS - BIOS memory size - 128 Mbit
BIOS - BIOS type - UEFI AMI
BIOS - Desktop Management Interface (DMI) version - 2.7
BIOS - Clear CMOS jumper - Yes
BIOS - System Management BIOS (SMBIOS) version - 2.7
COM connector / port - No
CPU socket - LGA1700
Frequency speed - 4000/4600/4800/5200/5400/5600/5800/6000/6800/7000/7200/7400/7600 MHz
Number of DDR5 slots - 4
EAN - 4719331851767
ean - 4719331851767
Form Factor - Micro-ATX
Form factor - micro ATX
Features - Audio output channels - 7.1 channels
Features - PC health monitoring - Fan, Temperature, Voltage, Water cooling
Features - Component for - PC
Features - Motherboard form factor - micro ATX
Features - Motherboard chipset family - Intel
Features - Motherboard chipset - Intel B760 Express
Features - Windows operating systems supported - Windows 10 x64, Windows 11 x64
Features - Product colour - Brown
Rear panel I/O ports - WiFi-AP antenna jack - 2
Rear panel I/O ports - Headphone outputs - 3
Rear panel I/O ports - DisplayPorts quantity - 2
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 1
Rear panel I/O ports - HDMI ports quantity - 1
Rear panel I/O ports - Microphone in - Yes
Rear panel I/O ports - PS/2 ports quantity - 1
Rear panel I/O ports - USB 2.0 ports quantity - 2
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity - 3
Rear panel I/O ports - USB 3.2 Gen 2 (3.1 Gen 2) Type-C ports quantity - 1
Rear panel I/O ports - USB connector type - USB Type-A, USB Type-C
producer - Gigabyte
Manufacturer - Gigabyte
Manufacturer Code - B760M DS3H AX
Manufacturer Name - Gigabyte
Warranty - 36
guarantee - 36
Warranty - 36 months
WarrantyInfo - 3 years
guarantee_type - normal
Sound card - Kodek audio Realtek Obsługa High Definition Audio Ilość kanałów audio 2/4/5.1/7.1
* Funkcjonalność gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, należy uzyskać dostęp do oprogramowania audio w celu uzyskania ustawień audio. Wsparcie dla S/PDIF Out
Audio-Out Input/Output connectors - 1
Audio-In Input/Output connectors - 2
Graphics - Zintegrowany procesor graficzny - obsługa Intel HD Graphics 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS. 1 x DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304@60 Hz
* Obsługa wersji DisplayPort 1.2 i HDCP 2.3. 1 x DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304@60 Hz
* Obsługa wersji DisplayPort 1.2. (Specyfikacja grafiki może się różnić w zależności od obsługi procesora.)
Obsługa do trzech wyświetlaczy jednocześnie
Graphics - DirectX version - 12.0
Graphics - Maximum resolution - 4096 x 2304 pixels
Graphics - HDCP - Yes
Graphics - Parallel processing technology support - Not supported
GTIN - 4719331851767
HDMI Input/Output connectors - 1
Integrated CPU - Yes
Integrated audio - Yes
Integrated LAN - 2.5 Gigabit
Integrated video - Yes
External connectors - 1 x HDMI
External connectors - 1 x Line Out
External connectors - 1 x Line In
External connectors - 1 x MIC
External connectors - 1 x PS/2 Keyboard/MouseCombo
External connectors - 1 x RJ-45
External connectors - 1 x USB 3.1 Type-C
External connectors - 2 x DisplayPort
External connectors - 2 x SMA
External connectors - 2 x USB 2.0
External connectors - 3 x USB 3.0
Expansion slots - 1 x PCIe 4.0 x 16
Expansion slots - 2 x M.2
Expansion slots - 2 x PCIe 3.0 x 1
Expansion slots - PCI Express x16 (Gen 4.x) slots - 1
Expansion slots - 1st M.2 largest key size - 2280
Expansion slots - 1st M.2 highest PCI Express generation - 4.0
Expansion slots - 2nd M.2 largest key size - 2280
Expansion slots - 2nd M.2 highest PCI Express generation - 4.0
Expansion slots - Number of M.2 (M) slots - 2
Detailed data on disk/drive interfaces - CPU złącze M.2 (Socket 3, klucz M, obsługa dysków SSD typu 2280 PCIe 4.0 x4/x2) (M2A_CPU) Chipset złącze M.2 (Socket 3, klucz M, obsługa dysków SSD typu 2280 PCIe 4.0 x4/x2) (M2P_SB) 4 złącza SATA 6 Gb/s Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej SATA
category - PC Components|Mainboards|Intel Mainboards|Sockel 1700
Category - Motherboards
Category Code - MBI
Other information - Wykrywanie napięcia Wykrywanie temperatury Wykrywanie prędkości wentylatora Wykrywanie przepływu wody chłodzącej Ostrzeżenie o awarii wentylatora Sterowanie prędkością wentylatora
* To, czy funkcja sterowania prędkością wentylatora jest obsługiwana, zależy od zainstalowanej chłodnicy.
code - B760M DS3H AX
Code - B760M DS3H AX
Socket - LGA1700
Logistics data - Country of origin - China
Logistics data - Products per shipping (inner) case - 1 pc(s)
LongDesc - Elevate your computing experience with GIGABYTE's renowned motherboard series: AORUS, AERO, and GIGABYTE. Featuring innovative designs and advanced features, these boards offer exceptional performance and reliability. Whether you're a gamer, content creator, or professional, our series cater to your needs, ensuring uncompromising quality and cutting-edge
LongProductName - B760M DS3H AX Motherboard - Supports Intel Core 14th Gen CPUs, 6+2+1 Phases Digital VRM, up to 7600MHz DDR5 (OC), 2xPCIe 4.0 M.2, Wi-Fi 6E, 2.5GbE LAN, USB 3.2 Gen 2
LongSummaryDescription - GIGABYTE B760M DS3H AX Motherboard - Supports Intel Core 14th Gen CPUs, 6+2+1 Phases Digital VRM, up to 7600MHz DDR5 (OC), 2xPCIe 4.0 M.2, Wi-Fi 6E, 2.5GbE LAN, USB 3.2 Gen 2. Processor manufacturer: Intel, Processor socket: LGA 1700, Compatible processor series: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Supported memory types: DDR5-SDRAM, Maximum internal memory: 256 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Maximum resolution: 4096 x 2304 pixels. USB connector type: USB Type-A, USB Type-C
LPT connector / port - No
M.2 Expansion slots - 2
Max memory size - 256 GB
Max. number of SATA devices - 4
Dimensions - 24.4 cm x 17.4 cm
dimension height - 275 mm
dimension depth - 70 mm
dimension width - 275 mm
dimension weight - 1140 g
Chipset manufacturer - Intel
Chipset type - Intel B760 Express Chipset
Chipset - Intel B760 Express
Model - B760M DS3H AX
Model - B760M DS3H AX 1.2
MPN - B760M DS3H AX
Performance > Chipset - Intel B760 Express
Performance > Motherboard form factor - Micro ATX
Link - https://www.gigabyte.com/Motherboard/B760M-DS3H-AX-DDR4-rev-1x#kf
Packaging data - Package height - 54 mm
Packaging data - Package depth - 265 mm
Packaging data - Package width - 265 mm
Packaging data - Package weight - 1.1 kg
Package features > Palette Qty - 456 pc(s)
Packaging content - Bundled software - Norton Internet Security
Packaging content - Batteries included - Yes
Packaging content - Cables included - SATA
Package features > Gross height (mm) - 54.00 mm
Package features > Gross depth (mm) - 265.00 mm
Package features > Gross width (mm) - 265.00 mm
Package features > Gross height master carton - 285 mm
Package features > Gross depth master carton - 570 mm
Package features > Gross width master carton - 285 mm
Package features > WEEE tax - No
Package features > Net weight master carton - 8.02 kg
Package features > Packing quantity - 1.00 pc(s)
Package features > Plastic (No PET) - 80.00 g
Package features > Paper/Pasteboard - 200.00 g
Package features > Tare weight master carton - 0.787 kg
Package features > Tare weight (kg) - 0.28 kg
Package features > Volume (m3) - 0.00 m³
Package features > Embeeded battery - No
Supported operating systems - Windows 10
Supported operating systems - Windows 11
Vendor Homepage - www.gigabyte.com/Motherboard/B760M-DS3H-AX-rev-1x#kf
Name - 1700 Gigabyte B760M DS3H AX mATX
Designation - CE+WEEE
name - GIGABYTE B760M DS3H AX, Intel B760 Mainboard - Sockel 1700, DDR5
Title - GIGABYTE B760M DS3H AX Motherboard - Supports Intel Core 14th Gen CPUs, 6+2+1 Phases Digital VRM, up to 7600MHz DDR5 (OC), 2xPCIe 4.0 M.2, Wi-Fi 6E, 2.5GbE LAN, USB 3.2 Gen 2
Name - Gigabyte | B760M DS3H AX 1.3 M/B | Processor family Intel | Processor socket LGA1700 | DDR5 | Memory slots 4 | Supported hard disk drive interfaces SATA, M.2 | Number of SATA connectors 4 | Chipset Intel B760 Express | Micro ATX
name - Motherboard B760M DS3H AX s1700 4DD 5 HDMI/DP/DSUB mATX
PCI-Express 3.0 1x Expansion slots - 2
Full Description Line - Intel B760 Express|LGA1700|Micro-ATX|DDR5|7600/7400/7200/7000/6800/6000/5800/5600/5400/5200/4800/4600/4000 MHz|Memory slots 4|2xPCI-Express 3.0 1x|1xPCI-Express 4.0 16x|2xM.2|1xHDMI|2xDisplayPort|2xAudio-In|1xAudio-Out|2xUSB 2.0|3xUSB 3.2|1xUSB-C|1xPS/2|1xRJ45|SATA|Bluetooth|WiFi|Video|LAN 2.5 Gigabit|Audio|RAID SATA 0, 1, 5, 10|TPM Header
Brand - GIGABYTE
BrandPartCode - B760M DS3H AX
Accessories included -
Shipping box quantity - 10
Processor - Supported processor sockets - LGA 1700
Processor - Processor manufacturer - Intel
Processor - Processor socket - LGA 1700
Processor - Compatible processor series - Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
Processor > Processor socket - LGA1700
Processor > Processor family - Intel
Processor > Compatible processor series - Supports 13th/12th Gen Intel Core Series Processors
Processor family - Intel Celeron
Processor family - Intel Core
Processor family - Intel Pentium Gold
ProductName - B760M DS3H AX Motherboard - Supports Intel Core 14th Gen CPUs, 6+2+1 Phases Digital VRM, up to 7600MHz DDR5 (OC), 2xPCIe 4.0 M.2, Wi-Fi 6E, 2.5GbE LAN, USB 3.2 Gen 2
Software - Norton Internet Security (wersja OEM) LAN bandwidth management software
PS/2 Input/Output connectors - 1
RAID - SATA 0, 1, 5, 10
RAID - Yes
RJ45 Input/Output connectors - 1
SATA Interface - Yes
Storage controllers - Number of HDDs supported - 4
Storage controllers - RAID levels - 0, 1, 5, 10
Storage controllers - RAID support - Yes
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - Supported storage drive interfaces - M.2, SATA III
Storage controllers - Number of storage drives supported - 6
ShortSummaryDescription - GIGABYTE B760M DS3H AX Motherboard - Supports Intel Core 14th Gen CPUs, 6+2+1 Phases Digital VRM, up to 7600MHz DDR5 (OC), 2xPCIe 4.0 M.2, Wi-Fi 6E, 2.5GbE LAN, USB 3.2 Gen 2, Intel, LGA 1700, Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,..., LGA 1700, DDR5-SDRAM, 256 GB
Shipping Box Height Shipping/Package Box Dimensions - 30 cm
Shipping Box Depth Shipping/Package Box Dimensions - 55 cm
Shipping Box Width Shipping/Package Box Dimensions - 38 cm
Shipping Box Weight Shipping/Package Box Dimensions - 12.35 kg
Special functions - Support for GIGABYTE Control Center (GCC)
*Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. Support for Q-Flash Plus Obsługa Q-Flash
Weight - 1.123
Weight & dimensions - Height - 35 mm
Weight & dimensions - Depth - 244 mm
Weight & dimensions - Width - 244 mm
Technical details - Warranty period - 3 year(s)
Technical details > Producer - Gigabyte
Technical details > Producer product name - B760M DS3H AX 1.3 M/B
Technical details > Warranty - 36 month(s)
Technical details > Net weight - 0.95 kg
Network - Bluetooth - Yes
Network - Bluetooth version - 5.3
Network - Wi-Fi - Yes
Network - Wi-Fi standards - 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Network - Top Wi-Fi standard - Wi-Fi 6E (802.11ax)
Network - Ethernet LAN - Yes
Network - Ethernet interface type - 2.5 Gigabit Ethernet
Network - WLAN controller model - Intel Wi-Fi 6E AX211
Network interface - Bluetooth
Network interface - Wi-Fi 802.11a/b/g/n/ac/ax
Network interface - 1 x 10/100/1000/2500 Mbit/s
Network interface - LAN Układ Realtek 2.5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps) Moduł komunikacji bezprzewodowej
AMD Wi-Fi 6E RZ608 (MT7921K) (For PCB rev. 1.0) WIFI a, b, g, n, ac, ax, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz BLUETOOTH 5.2 Obsługa standardu bezprzewodowego 11ax 80MHz i przepustowości danych do 1,2 Gbps Intel Wi-Fi 6E AX210 (For PCB rev. 1.1) WIFI a, b, g, n, ac, ax, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz BLUETOOTH 5.3 Obsługa standardu bezprzewodowego 11ax 160MHz i przepustowości danych do 2,4 Gbps Intel Wi-Fi 6E AX211 (dla PCB rev. 1.2) WIFI a, b, g, n, ac, ax, obsługujące pasma częstotliwości nośnej 2,4/5/6 GHz BLUETOOTH 5.3 Obsługa standardu bezprzewodowego 11ax 160MHz i przepustowość danych do 2,4 Gb/s Realtek Wi-Fi 6E RTL8852CE (dla PCB rev. 1.3) WIFI a, b, g, n, ac, ax, obsługujące pasma częstotliwości nośnej 2,4/5/6 GHz BLUETOOTH 5.3 Obsługa standardu bezprzewodowego 11ax 160MHz i przepustowość danych do 2,4 Gb/s
(Rzeczywista przepustowość danych może się różnić w zależności od środowiska i sprzętu.)
TPM - Header
Short description - GIGA B760M DS3H AX S1700/DDR5/µATX
URL - https://www.gigabyte.com/
USB-C Input/Output connectors - 1
USB 2.0 Input/Output connectors - 2
Number of USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 ports - 5
Number of USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 ports - 1
USB 3.2 Input/Output connectors - 3
USB ports at back panel - 6
USB ports on motherboard - 3
vendpn - B760M DS3H AX
Internal I/O - S/PDIF out connector - Yes
Internal I/O - TPM connector - Yes
Internal I/O - USB 2.0 connectors - 2
Internal I/O - CPU fan connector - Yes
Internal I/O - 12V power connector - Yes
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - Total number of SATA connectors - 4
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Front panel audio connector - Yes
Internal I/O - Front panel connector - Yes
Internal I/O - RGB LED pin header - Yes
Internal I/O - Number of SATA III connectors - 4
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 1
Internal I/O > Number of SATA connectors - 4
Internal I/O > Supported hard disk drive interfaces - SATA, M.2
Unit Gross Weight - 1.23 kg
Unit Brutto Volume - 0.00627 cubm
Unit Box Height - 0.07
Unit Box Length - 0.27
Unit Box Width - 0.28
Unit Net Weight - 0.75 kg
Onboard connectors - 1 x Q-Flash Plus button
Onboard connectors - 1 x 4pin CPU fan
Onboard connectors - 1 x 8pin 12V power
Onboard connectors - 1 x 24pin ATX zasilanie
Onboard connectors - 1 x Addressable LED
Onboard connectors - 1 x Clear CMOS jumper
Onboard connectors - 1 x Front panel audio header
Onboard connectors - 1 x Reset jumper
Onboard connectors - 1 x RGB LED strip header
Onboard connectors - 1 x S/PDIF Out header
Onboard connectors - 1 x System panel header
Onboard connectors - 1 x TPM header
Onboard connectors - 1 x USB 3.0 header
Onboard connectors - 2 x M.2
Onboard connectors - 2 x USB 2.0/1.1 header
Onboard connectors - 3 x 4pin Chassis fan
Onboard connectors - 4 x SATA III 6Gb/s
DisplayPort Input/Output connectors - 2
FireWire (IEEE 1394) - No
PCI-Express 4.0 16x Expansion slots - 1
WiFi Interface - Yes
Category 1 - Mainboards & Zubehör
Category 2 - Mainboards - Intel
Battery - Number of battery cells - 1
Battery - Battery weight - 3 g
Battery - Battery technology - Lithium-Manganese Dioxide (LiMnO2)
Battery - Battery type - CR2032
Battery - Lithium weight per battery - 0.07 g
Description - - Intel® Socket LGA 1700:Support 13th and 12th Gen Series Processors - Unparalleled Performance:Hybrid 6+2+1 Phases Digital VRM Solution - Dual Channel DDR5:4*DIMMs XMP Memory Module Support - Next Generation Storage:2*PCIe 4.0 x4 M.2 Connectors - M.2 Thermal Guard:To Ensure M.2 SSD Performance - EZ-Latch:PCIe 4.0x16 Slot with Quick Release Design - Fast Networks:2.5GbE LAN & Wi-Fi 6E 802.11ax - Extended Connectivity:Rear USB-C® 10Gb/s, DP, HDMI - Smart Fan 6:Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP - Q-Flash Plus:Update BIOS Without Installing the CPU, Memory and Graphics Card
Description - Obsługuje procesory Intel Core 14./13./12. Bezkonkurencyjna wydajność: hybrydowe rozwiązanie Digital VRM 6+2+1 Phases Dwukanałowa pamięć DDR5: 4*DIMMs Obsługa modułu pamięci XMP Pamięć masowa nowej generacji: 2*złącza PCIe 4.0 x4 M.2 Osłona termiczna M.2: zapewnia wydajność dysków SSD M.2 EZ-Latch: gniazdo PCIe 4.0x16 z konstrukcją szybkiego zwalniania Szybkie sieci: 2,5 GbE LAN i Wi-Fi 6E 802.11ax Rozszerzona łączność: tylne złącze USB-C 10 Gb/s, DP, HDMI Inteligentny wentylator 6: zawiera wiele czujników temperatury, hybrydowe nagłówki wentylatorów z funkcją FAN STOP Q-Flash Plus: aktualizacja BIOS-u bez instalowania procesora, pamięci i karty graficznej ŁĄCZNOŚĆ
Płyty główne GIGABYTE zapewniają najwyższą jakość połączeń dzięki błyskawicznej prędkości przesyłu danych za pośrednictwem sieci nowej generacji, pamięci masowej i łączności Wi-Fi. PERSONALIZACJA
Płyty główne GIGABYTE zawierają kilka przydatnych i intuicyjnych programów, które pomagają użytkownikom kontrolować każdy aspekt płyty głównej i zapewniają konfigurowalne efekty świetlne o wyjątkowej estetyce, aby dopasować się do Twojej wyjątkowej osobowości.
Memory slots - 4
Memory bus frequency - 4000 MHz
Memory bus frequency - 4800 MHz
Memory bus frequency - 5200 MHz
Memory bus frequency - 5400 MHz
Memory bus frequency - 5600 MHz
Memory bus frequency - 5800 MHz
Memory bus frequency - 6000 MHz
Memory bus frequency - 6200 MHz
Memory bus frequency - 6400 MHz
Memory bus frequency - 6600 MHz
Memory bus frequency - 6800 MHz
Memory bus frequency - 7000 MHz
Memory bus frequency - 7200 MHz
Memory bus frequency - 7400 MHz
Memory bus frequency - 7600 MHz
Memory type - DDR5
Memory type - SODIMM DDR5
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 4
Memory - Memory slots type - DIMM
Memory - Maximum internal memory - 256 GB
Memory - ECC сompatibility - ECC & Non-ECC
Memory - Unbuffered memory - Yes
Memory - Supported memory clock speeds - 4000,4800,5200,5400,5600,5800,6000,6200,6400,6800,7000,7200,7400,7600 MHz
Memory - Supported memory clock speed (max) - 7600 MHz
Memory - Supported memory types - DDR5-SDRAM
Memory > Memory slots - 4
Memory > Supported memory types - DDR5
Gross weight - 1.23 kg
Gross Weight Kg - 1,1
BIOS - 1 x 128 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
BIOS - ACPI version - 5.0
BIOS - BIOS memory size - 128 Mbit
BIOS - BIOS type - UEFI AMI
BIOS - Desktop Management Interface (DMI) version - 2.7
BIOS - Clear CMOS jumper - Yes
BIOS - System Management BIOS (SMBIOS) version - 2.7
COM connector / port - No
CPU socket - LGA1700
Frequency speed - 4000/4600/4800/5200/5400/5600/5800/6000/6800/7000/7200/7400/7600 MHz
Number of DDR5 slots - 4
EAN - 4719331851767
ean - 4719331851767
Form Factor - Micro-ATX
Form factor - micro ATX
Features - Audio output channels - 7.1 channels
Features - PC health monitoring - Fan, Temperature, Voltage, Water cooling
Features - Component for - PC
Features - Motherboard form factor - micro ATX
Features - Motherboard chipset family - Intel
Features - Motherboard chipset - Intel B760 Express
Features - Windows operating systems supported - Windows 10 x64, Windows 11 x64
Features - Product colour - Brown
Rear panel I/O ports - WiFi-AP antenna jack - 2
Rear panel I/O ports - Headphone outputs - 3
Rear panel I/O ports - DisplayPorts quantity - 2
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 1
Rear panel I/O ports - HDMI ports quantity - 1
Rear panel I/O ports - Microphone in - Yes
Rear panel I/O ports - PS/2 ports quantity - 1
Rear panel I/O ports - USB 2.0 ports quantity - 2
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity - 3
Rear panel I/O ports - USB 3.2 Gen 2 (3.1 Gen 2) Type-C ports quantity - 1
Rear panel I/O ports - USB connector type - USB Type-A, USB Type-C
producer - Gigabyte
Manufacturer - Gigabyte
Manufacturer Code - B760M DS3H AX
Manufacturer Name - Gigabyte
Warranty - 36
guarantee - 36
Warranty - 36 months
WarrantyInfo - 3 years
guarantee_type - normal
Sound card - Kodek audio Realtek Obsługa High Definition Audio Ilość kanałów audio 2/4/5.1/7.1
* Funkcjonalność gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, należy uzyskać dostęp do oprogramowania audio w celu uzyskania ustawień audio. Wsparcie dla S/PDIF Out
Audio-Out Input/Output connectors - 1
Audio-In Input/Output connectors - 2
Graphics - Zintegrowany procesor graficzny - obsługa Intel HD Graphics 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS. 1 x DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304@60 Hz
* Obsługa wersji DisplayPort 1.2 i HDCP 2.3. 1 x DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304@60 Hz
* Obsługa wersji DisplayPort 1.2. (Specyfikacja grafiki może się różnić w zależności od obsługi procesora.)
Obsługa do trzech wyświetlaczy jednocześnie
Graphics - DirectX version - 12.0
Graphics - Maximum resolution - 4096 x 2304 pixels
Graphics - HDCP - Yes
Graphics - Parallel processing technology support - Not supported
GTIN - 4719331851767
HDMI Input/Output connectors - 1
Integrated CPU - Yes
Integrated audio - Yes
Integrated LAN - 2.5 Gigabit
Integrated video - Yes
External connectors - 1 x HDMI
External connectors - 1 x Line Out
External connectors - 1 x Line In
External connectors - 1 x MIC
External connectors - 1 x PS/2 Keyboard/MouseCombo
External connectors - 1 x RJ-45
External connectors - 1 x USB 3.1 Type-C
External connectors - 2 x DisplayPort
External connectors - 2 x SMA
External connectors - 2 x USB 2.0
External connectors - 3 x USB 3.0
Expansion slots - 1 x PCIe 4.0 x 16
Expansion slots - 2 x M.2
Expansion slots - 2 x PCIe 3.0 x 1
Expansion slots - PCI Express x16 (Gen 4.x) slots - 1
Expansion slots - 1st M.2 largest key size - 2280
Expansion slots - 1st M.2 highest PCI Express generation - 4.0
Expansion slots - 2nd M.2 largest key size - 2280
Expansion slots - 2nd M.2 highest PCI Express generation - 4.0
Expansion slots - Number of M.2 (M) slots - 2
Detailed data on disk/drive interfaces - CPU złącze M.2 (Socket 3, klucz M, obsługa dysków SSD typu 2280 PCIe 4.0 x4/x2) (M2A_CPU) Chipset złącze M.2 (Socket 3, klucz M, obsługa dysków SSD typu 2280 PCIe 4.0 x4/x2) (M2P_SB) 4 złącza SATA 6 Gb/s Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej SATA
category - PC Components|Mainboards|Intel Mainboards|Sockel 1700
Category - Motherboards
Category Code - MBI
Other information - Wykrywanie napięcia Wykrywanie temperatury Wykrywanie prędkości wentylatora Wykrywanie przepływu wody chłodzącej Ostrzeżenie o awarii wentylatora Sterowanie prędkością wentylatora
* To, czy funkcja sterowania prędkością wentylatora jest obsługiwana, zależy od zainstalowanej chłodnicy.
code - B760M DS3H AX
Code - B760M DS3H AX
Socket - LGA1700
Logistics data - Country of origin - China
Logistics data - Products per shipping (inner) case - 1 pc(s)
LongDesc - Elevate your computing experience with GIGABYTE's renowned motherboard series: AORUS, AERO, and GIGABYTE. Featuring innovative designs and advanced features, these boards offer exceptional performance and reliability. Whether you're a gamer, content creator, or professional, our series cater to your needs, ensuring uncompromising quality and cutting-edge
LongProductName - B760M DS3H AX Motherboard - Supports Intel Core 14th Gen CPUs, 6+2+1 Phases Digital VRM, up to 7600MHz DDR5 (OC), 2xPCIe 4.0 M.2, Wi-Fi 6E, 2.5GbE LAN, USB 3.2 Gen 2
LongSummaryDescription - GIGABYTE B760M DS3H AX Motherboard - Supports Intel Core 14th Gen CPUs, 6+2+1 Phases Digital VRM, up to 7600MHz DDR5 (OC), 2xPCIe 4.0 M.2, Wi-Fi 6E, 2.5GbE LAN, USB 3.2 Gen 2. Processor manufacturer: Intel, Processor socket: LGA 1700, Compatible processor series: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Supported memory types: DDR5-SDRAM, Maximum internal memory: 256 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Maximum resolution: 4096 x 2304 pixels. USB connector type: USB Type-A, USB Type-C
LPT connector / port - No
M.2 Expansion slots - 2
Max memory size - 256 GB
Max. number of SATA devices - 4
Dimensions - 24.4 cm x 17.4 cm
dimension height - 275 mm
dimension depth - 70 mm
dimension width - 275 mm
dimension weight - 1140 g
Chipset manufacturer - Intel
Chipset type - Intel B760 Express Chipset
Chipset - Intel B760 Express
Model - B760M DS3H AX
Model - B760M DS3H AX 1.2
MPN - B760M DS3H AX
Performance > Chipset - Intel B760 Express
Performance > Motherboard form factor - Micro ATX
Link - https://www.gigabyte.com/Motherboard/B760M-DS3H-AX-DDR4-rev-1x#kf
Packaging data - Package height - 54 mm
Packaging data - Package depth - 265 mm
Packaging data - Package width - 265 mm
Packaging data - Package weight - 1.1 kg
Package features > Palette Qty - 456 pc(s)
Packaging content - Bundled software - Norton Internet Security
Packaging content - Batteries included - Yes
Packaging content - Cables included - SATA
Package features > Gross height (mm) - 54.00 mm
Package features > Gross depth (mm) - 265.00 mm
Package features > Gross width (mm) - 265.00 mm
Package features > Gross height master carton - 285 mm
Package features > Gross depth master carton - 570 mm
Package features > Gross width master carton - 285 mm
Package features > WEEE tax - No
Package features > Net weight master carton - 8.02 kg
Package features > Packing quantity - 1.00 pc(s)
Package features > Plastic (No PET) - 80.00 g
Package features > Paper/Pasteboard - 200.00 g
Package features > Tare weight master carton - 0.787 kg
Package features > Tare weight (kg) - 0.28 kg
Package features > Volume (m3) - 0.00 m³
Package features > Embeeded battery - No
Supported operating systems - Windows 10
Supported operating systems - Windows 11
Vendor Homepage - www.gigabyte.com/Motherboard/B760M-DS3H-AX-rev-1x#kf
Name - 1700 Gigabyte B760M DS3H AX mATX
Designation - CE+WEEE
name - GIGABYTE B760M DS3H AX, Intel B760 Mainboard - Sockel 1700, DDR5
Title - GIGABYTE B760M DS3H AX Motherboard - Supports Intel Core 14th Gen CPUs, 6+2+1 Phases Digital VRM, up to 7600MHz DDR5 (OC), 2xPCIe 4.0 M.2, Wi-Fi 6E, 2.5GbE LAN, USB 3.2 Gen 2
Name - Gigabyte | B760M DS3H AX 1.3 M/B | Processor family Intel | Processor socket LGA1700 | DDR5 | Memory slots 4 | Supported hard disk drive interfaces SATA, M.2 | Number of SATA connectors 4 | Chipset Intel B760 Express | Micro ATX
name - Motherboard B760M DS3H AX s1700 4DD 5 HDMI/DP/DSUB mATX
PCI-Express 3.0 1x Expansion slots - 2
Full Description Line - Intel B760 Express|LGA1700|Micro-ATX|DDR5|7600/7400/7200/7000/6800/6000/5800/5600/5400/5200/4800/4600/4000 MHz|Memory slots 4|2xPCI-Express 3.0 1x|1xPCI-Express 4.0 16x|2xM.2|1xHDMI|2xDisplayPort|2xAudio-In|1xAudio-Out|2xUSB 2.0|3xUSB 3.2|1xUSB-C|1xPS/2|1xRJ45|SATA|Bluetooth|WiFi|Video|LAN 2.5 Gigabit|Audio|RAID SATA 0, 1, 5, 10|TPM Header
Brand - GIGABYTE
BrandPartCode - B760M DS3H AX
Accessories included -
Shipping box quantity - 10
Processor - Supported processor sockets - LGA 1700
Processor - Processor manufacturer - Intel
Processor - Processor socket - LGA 1700
Processor - Compatible processor series - Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
Processor > Processor socket - LGA1700
Processor > Processor family - Intel
Processor > Compatible processor series - Supports 13th/12th Gen Intel Core Series Processors
Processor family - Intel Celeron
Processor family - Intel Core
Processor family - Intel Pentium Gold
ProductName - B760M DS3H AX Motherboard - Supports Intel Core 14th Gen CPUs, 6+2+1 Phases Digital VRM, up to 7600MHz DDR5 (OC), 2xPCIe 4.0 M.2, Wi-Fi 6E, 2.5GbE LAN, USB 3.2 Gen 2
Software - Norton Internet Security (wersja OEM) LAN bandwidth management software
PS/2 Input/Output connectors - 1
RAID - SATA 0, 1, 5, 10
RAID - Yes
RJ45 Input/Output connectors - 1
SATA Interface - Yes
Storage controllers - Number of HDDs supported - 4
Storage controllers - RAID levels - 0, 1, 5, 10
Storage controllers - RAID support - Yes
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - Supported storage drive interfaces - M.2, SATA III
Storage controllers - Number of storage drives supported - 6
ShortSummaryDescription - GIGABYTE B760M DS3H AX Motherboard - Supports Intel Core 14th Gen CPUs, 6+2+1 Phases Digital VRM, up to 7600MHz DDR5 (OC), 2xPCIe 4.0 M.2, Wi-Fi 6E, 2.5GbE LAN, USB 3.2 Gen 2, Intel, LGA 1700, Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,..., LGA 1700, DDR5-SDRAM, 256 GB
Shipping Box Height Shipping/Package Box Dimensions - 30 cm
Shipping Box Depth Shipping/Package Box Dimensions - 55 cm
Shipping Box Width Shipping/Package Box Dimensions - 38 cm
Shipping Box Weight Shipping/Package Box Dimensions - 12.35 kg
Special functions - Support for GIGABYTE Control Center (GCC)
*Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. Support for Q-Flash Plus Obsługa Q-Flash
Weight - 1.123
Weight & dimensions - Height - 35 mm
Weight & dimensions - Depth - 244 mm
Weight & dimensions - Width - 244 mm
Technical details - Warranty period - 3 year(s)
Technical details > Producer - Gigabyte
Technical details > Producer product name - B760M DS3H AX 1.3 M/B
Technical details > Warranty - 36 month(s)
Technical details > Net weight - 0.95 kg
Network - Bluetooth - Yes
Network - Bluetooth version - 5.3
Network - Wi-Fi - Yes
Network - Wi-Fi standards - 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Network - Top Wi-Fi standard - Wi-Fi 6E (802.11ax)
Network - Ethernet LAN - Yes
Network - Ethernet interface type - 2.5 Gigabit Ethernet
Network - WLAN controller model - Intel Wi-Fi 6E AX211
Network interface - Bluetooth
Network interface - Wi-Fi 802.11a/b/g/n/ac/ax
Network interface - 1 x 10/100/1000/2500 Mbit/s
Network interface - LAN Układ Realtek 2.5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps) Moduł komunikacji bezprzewodowej
AMD Wi-Fi 6E RZ608 (MT7921K) (For PCB rev. 1.0) WIFI a, b, g, n, ac, ax, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz BLUETOOTH 5.2 Obsługa standardu bezprzewodowego 11ax 80MHz i przepustowości danych do 1,2 Gbps Intel Wi-Fi 6E AX210 (For PCB rev. 1.1) WIFI a, b, g, n, ac, ax, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz BLUETOOTH 5.3 Obsługa standardu bezprzewodowego 11ax 160MHz i przepustowości danych do 2,4 Gbps Intel Wi-Fi 6E AX211 (dla PCB rev. 1.2) WIFI a, b, g, n, ac, ax, obsługujące pasma częstotliwości nośnej 2,4/5/6 GHz BLUETOOTH 5.3 Obsługa standardu bezprzewodowego 11ax 160MHz i przepustowość danych do 2,4 Gb/s Realtek Wi-Fi 6E RTL8852CE (dla PCB rev. 1.3) WIFI a, b, g, n, ac, ax, obsługujące pasma częstotliwości nośnej 2,4/5/6 GHz BLUETOOTH 5.3 Obsługa standardu bezprzewodowego 11ax 160MHz i przepustowość danych do 2,4 Gb/s
(Rzeczywista przepustowość danych może się różnić w zależności od środowiska i sprzętu.)
TPM - Header
Short description - GIGA B760M DS3H AX S1700/DDR5/µATX
URL - https://www.gigabyte.com/
USB-C Input/Output connectors - 1
USB 2.0 Input/Output connectors - 2
Number of USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 ports - 5
Number of USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 ports - 1
USB 3.2 Input/Output connectors - 3
USB ports at back panel - 6
USB ports on motherboard - 3
vendpn - B760M DS3H AX
Internal I/O - S/PDIF out connector - Yes
Internal I/O - TPM connector - Yes
Internal I/O - USB 2.0 connectors - 2
Internal I/O - CPU fan connector - Yes
Internal I/O - 12V power connector - Yes
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - Total number of SATA connectors - 4
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Front panel audio connector - Yes
Internal I/O - Front panel connector - Yes
Internal I/O - RGB LED pin header - Yes
Internal I/O - Number of SATA III connectors - 4
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 1
Internal I/O > Number of SATA connectors - 4
Internal I/O > Supported hard disk drive interfaces - SATA, M.2
Unit Gross Weight - 1.23 kg
Unit Brutto Volume - 0.00627 cubm
Unit Box Height - 0.07
Unit Box Length - 0.27
Unit Box Width - 0.28
Unit Net Weight - 0.75 kg
Onboard connectors - 1 x Q-Flash Plus button
Onboard connectors - 1 x 4pin CPU fan
Onboard connectors - 1 x 8pin 12V power
Onboard connectors - 1 x 24pin ATX zasilanie
Onboard connectors - 1 x Addressable LED
Onboard connectors - 1 x Clear CMOS jumper
Onboard connectors - 1 x Front panel audio header
Onboard connectors - 1 x Reset jumper
Onboard connectors - 1 x RGB LED strip header
Onboard connectors - 1 x S/PDIF Out header
Onboard connectors - 1 x System panel header
Onboard connectors - 1 x TPM header
Onboard connectors - 1 x USB 3.0 header
Onboard connectors - 2 x M.2
Onboard connectors - 2 x USB 2.0/1.1 header
Onboard connectors - 3 x 4pin Chassis fan
Onboard connectors - 4 x SATA III 6Gb/s
