Atmintis - Atminties kanalai - Dviejų kanalų
Atmintis - atminties lizdų skaičius - 4
Atmintis - Atminties lizdų tipas - DIMM
Atmintis - didžiausia vidinė atmintis - 128 GB
Atmintis - Nebuferizuota atmintis - Taip
Atmintis - ne ECC - Taip
Atmintis - palaikomas atminties taktinis greitis - 2133,2400,2666,2800,2933,3000,3200,3333,3400,3466,3600,3733,3866,4000,4266,4400,4600,4800,5000,5066,5333 MHz
Atmintis - Palaikomi atminties tipai - DDR4-SDRAM
BIOS - BIOS atminties dydis - 128 Mbit
BIOS - BIOS tipas - UEFI AMI
BIOS - Išvalyti CMOS džemperis - Taip
EAN_kodas - 4711081516859
Funkcijos - Garso išvesties kanalai - 7.1 kanalų
Funkcijos - Komponentas, skirtas - KOMPIUTERIS
Funkcijos - Maitinimo šaltinio tipas - ATX
Funkcijos - Pagrindinės plokštės formos veiksnys - "micro ATX
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel"
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel B660
Galinio skydelio įvesties ir išvesties prievadai - "DisplayPort" versija - 1.4
Galinio skydelio įvesties ir išvesties prievadai - "WiFi-AP" antenos lizdas - 2
Galinio skydelio įvesties ir išvesties prievadai - ausinių išvestys - 5
Galinio skydelio įvesties ir išvesties prievadai - DisplayPorts kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - Ethernet LAN (RJ-45) prievadai - 1
Galinio skydelio įvesties ir išvesties prievadai - HDMI prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - HDMI versija - 2.1
Galinio skydelio įvesties ir išvesties prievadai - Skaitmeninio garso optinė išvestis - 1
Galinio skydelio įvesties ir išvesties prievadai - USB 2.0 prievadų kiekis - 2
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 2 (3.1 Gen 2) A tipo prievadų kiekis - 4
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 2 (3.1 Gen 2) C tipo prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - USB jungties tipas - A tipo USB, C tipo USB
Gamintojas - Asus
Gamintojo kodas - 90MB1930-M1EAY0
GarantijaInformacija -
GTIN - 0195553516853
GTIN - 195553516853
GTIN - 4711081516859
GTIN - 4711081516866
Išplėtimo lizdai - "PCI Express x1" lizdai - 1
Išplėtimo lizdai - "PCI Express x16" (Gen 3.x) lizdai - 1
Išplėtimo lizdai - "PCI Express x16" (Gen 5.x) lizdai - 1
Išplėtimo lizdai - M.2 (M) lizdų skaičius - 2
Kategorija - Pagrindinės plokštės
Kategorija_1 - Pagrindinės plokštės
Kategorija_2 - Pagrindinės plokštės - "Intel 1700
Kitos savybės - Svoris - 1.35 kg
Logistikos duomenys - Suderintos sistemos (HS) kodas - 84733020
LongDesc - Tvarus. Stabilus. Patikimas.ASUS TUF GAMING B660M-PLUS WIFI D4 naudoja visus svarbiausius naujausių "Intel®" procesorių elementus ir derina juos su žaidimams pritaikytomis funkcijomis bei patikrintu patvarumu. Sukurta su karinio lygio komponentais, patobulintu maitinimo sprendimu ir išsamia aušinimo sistema, ši pagrindinė plokštė užtikrina tvirtą ir stabilų veikimą žaidžiant žaidimų maratoną. Estetiškai "TUF GAMING B660M-PLUS WIFI D4" yra pažymėta naujuoju "TUF Gaming" logotipu ir turi paprastus geometrinius dizaino elementus, atspindinčius "TUF Gaming" serijai būdingą patikimumą ir stabilumą.Tvirtas našumasS patobulintu maitinimo šaltiniu ir išsamiomis aušinimo galimybėmis, skirtomis 12-osios kartos "Intel Core™" procesoriams, taip pat greitesnės atminties ir saugyklos palaikymu, "TUF GAMING B660M" serijos pagrindinės plokštės yra puikus pagrindas kitam didelio skaičiaus branduolių mūšio įrenginiui.Galios dizainasDrMOSPlokštelėje esančiose VRM yra 10+1 DrMOS maitinimo pakopų, kurios sujungia aukštosios ir žemosios pusės MOSFET tranzistorius ir tvarkykles į vieną paketą, todėl užtikrina 12-osios kartos "Intel Core" procesoriams reikalingą galią ir efektyvumą.Šešių sluoksnių PCB dizainasDaugiasluoksnės PCB plokštės optimizuoja šilumos valdymą svarbiausiems komponentams, suteikdamos daugiau galimybių padidinti procesorių greitį."ProCool" jungtysPagerintos EATX 8 ir 4 kontaktų jungtys・ Užtikrina ypatingą patvarumą・ Užkerta kelią karštiems taškams ir jungčių gedimamsLyginant su tradicinėmis maitinimo įvestimis, "ASUS ProCool" jungtys pagamintos pagal griežtas specifikacijas, kad būtų užtikrintas visiškas kontaktas su maitinimo šaltinio laidais. Dėl to mažesnė varža padeda išvengti karštųjų taškų ir jungčių gedimų.TUF komponentaiTUF droseliaiSertifikuoti karinės klasės TUF droseliai užtikrina tvirtą maitinimą procesoriui ir pagerina sistemos stabilumą.TUF kondensatoriaiPaviršutiniški kondensatoriai užtikrina iki 20 % didesnę temperatūros toleranciją ir penkis kartus ilgesnį tarnavimo laiką.Digi+ VRMIntegruotas "Digi+" įtampos reguliatoriaus modulis (VRM) yra vienas geriausių pramonėje, optimizuotas taip, kad procesoriui visada būtų tiekiama itin sklandi ir itin švari galia.AušinimasAušintuvas pagal konstrukciją1. Padidintas VRM radiatoriusDidelis masyvaus radiatoriaus paviršiaus plotas dengia VRM ir duslintuvus, kad pagerėtų šilumos išsklaidymas.2. Lankstus M.2 radiatoriusTUF GAMING B660M serijoje yra lankstus M.2 radiatorius, kad būtų galima naudoti dar vieną M.2 lizdą ir išlaikyti M.2 SSD diską optimalioje darbinėje temperatūroje, kad būtų užtikrintas pastovus našumas ir patikimumas.Visapusiškas ventiliatorių valdymasTUF GAMING B660M serijos pagrindinėse plokštėse įdiegtas išsamus ventiliatorių valdymas, kurį galima konfigūruoti naudojant "Fan Xpert 2+" programą arba apdovanojimus pelniusią ASUS UEFI BIOS.PAMINTIS IR STORAGEDDRAM overclockingo našumasDDR4 OC 5333Patobulinta trasų nukreipimo konstrukcija suteikia naujausiems "Intel" procesoriams geresnę prieigą prie atminties pralaidumo. Technologija "ASUS OptiMem II" kruopščiai kartografuoja atminties signalų kelius skirtinguose PCB sluoksniuose, kad būtų sumažintas kelio atstumas, ir prideda ekranavimo zonas, kurios gerokai sumažina skersinius trikdžius.Dvi PCIe 4.0 M.2Dvi PCIe 4.0 M.2 jungtys palaiko iki dviejų 2280 įrenginių, taip pat užtikrina NVMe SSD RAID palaikymą, kad būtų užtikrintas neįtikėtinas našumo potencialas. Sukurkite RAID konfigūraciją su iki dviejų "PCIe 4.0" atminties įrenginių ir mėgaukitės didžiausiu duomenų perdavimo greičiu.KONFEKTYVUMASPCIe 5.0Dvyliktosios kartos "Intel" procesoriai pateikia rinkai PCIe 5.0 palaikymą. PCIe 5.0 užtikrina dvigubai didesnį duomenų perdavimo greitį nei PCIe 4.0, todėl yra pakankamai patikima, kad galėtų atlikti naujas duomenų perdavimo užduotis. PCIe 5.0 suteikia ir kitų privalumų, pavyzdžiui, elektriniai pakeitimai, pagerinantys signalų vientisumą, atgal suderinamos CEM jungtys, skirtos papildomoms plokštėms, ir atgalinis suderinamumas su ankstesnėmis "PCI Express" versijomisPriekyje esantis USB prievadasVisas komplektas USB prievadų palaiko aukštos klasės įrenginius su periferiniais įrenginiais, įskaitant priekiniame skydelyje esantį USB 3.2 Gen 1 Type-C® jungtis, užtikrinanti iki 5 Gb/s duomenų perdavimo greitį.USB 3.2 Gen 2x2 Type-C®Didelė USB palaikymo galimybė užtikrina prisijungimą prie įvairių periferinių įrenginių. TUF GAMING B660M-PLUS WIFI D4 galiniame įvesties / išvesties skydelyje yra USB 3.2 Gen 2x2 Type-C® prievadas, užtikrinantis didesnį duomenų perdavimo pralaidumą ir iki 20 Gb/s duomenų perdavimo spartą.Tunderbolt™ 4 palaikymasTUF GAMING B660M serijos kompiuteriuose yra "Thunderbolt™ 4" palaikymas per įmontuotą antraštę. Su "Intel" sertifikuota ASUS "ThunderboltEX 4" papildoma kortele* TUF GAMING B660M-PLUS WIFI D4 taip pat galima užtikrinti dvikryptę iki 40 Gb/s spartą vienu kabeliu. Be to, ši plokštė turi "daisy-chain" funkciją kelių ekranų prijungimui ir palaiko iki 8K raiškos ekraną. Ji taip pat gali suteikti iki 100 W galios greitam įrenginių įkrovimui.* ASUS "ThunderboltEX 4" papildoma plokštė parduodama atskirai.40 Gb/s per "Thunderbolt 4"Nepastovus, itin spartus našumasPaprastai paprastas kompiuteris "pasidaryk patsTUF GAMING pagrindinės plokštės sukurtos taip, kad jas būtų lengva nustatyti ir konfigūruoti taip, kaip norite - net ir pradedantiesiems konstruktoriams. TUF GAMING Alliance ekosistema leidžia lengvai pasirinkti suderinamas dalis, o "Armoury Crate" programinė įranga pateikia "Fan Xpert 2+" ir aparatinės įrangos informaciją bei leidžia visiškai valdyti dvipusio AI triukšmo slopinimo, RGB apšvietimo ir periferinių įrenginių nustatymus. TUF GAMING platforma suteikia jums arsenalą, kurio reikia norint sukurti ir optimizuoti savo svajonių žaidimų įrangą be nereikalingo sudėtingumo.Sukurkite užtikrintai"TUF GAMING Alliance" - tai ASUS ir patikimų kompiuterių komponentų prekės ženklų bendradarbiavimas siekiant užtikrinti įvairių dalių, pavyzdžiui, kompiuterių korpusų, maitinimo blokų, procesoriaus aušintuvų, atminties rinkinių ir kitų, suderinamumą. Reguliariai papildoma nauja partneryste ir naujais komponentais, todėl "TUF Gaming Alliance" ir toliau stiprės.TUF PROTECTIONSafeSlot ir SafeDIMMPCIe 5.0 yra 2 kartus greitesnė nei PCIe 4.0, todėl mes pritaikėme savo SMT gamybos procesą greitesnei "SafeSlot", kad užtikrintume didžiausią duomenų perdavimo spartą. SafeSlot - tai sustiprintas metalinis apvalkalas, pridedamas prie PCIe lizdo, kad kortelė būtų tvirtai įdėta. Tuo tarpu stiprūs ASUS "SafeDIMM" apvalkalai palaiko ir apsaugo atminties modulius pasirinktose ASUS pagrindinėse plokštėse, suteikdami galimybę greitai, tiksliai ir užtikrintai įdėti modulius.ESD apsaugosESD apsaugos prailgina komponentų tarnavimo laiką, kartu užkirsdami kelią elektrostatinio išlydžio žalai, užtikrindami apsaugą nuo +/- 10 kV oro išlydžio ir +/- 6 kV kontaktinio išlydžio - tai gerokai viršija atitinkamus pramonės standartus +/- 6 kV ir +/- 4 kV. Paviršiuje montuojami TVS diodai dviguboje linijinėje pakuotėje padeda apsaugoti kompiuterį nuo įtampos šuolių.TUF LANGuardTUF LANGuard - tai karinio lygio naujovė, kurioje integruota pažangi signalų sujungimo technologija ir aukščiausios kokybės paviršiuje montuojami kondensatoriai, pagerinantys pralaidumą, apsaugantys pagrindinę plokštę nuo žaibo smūgių ir statinės elektros.DRAM atminties apsauga nuo viršįtampiųĮdiegti atstatomieji saugikliai apsaugo nuo viršįtampių ir trumpojo jungimo žalos. Tai apima ne tik įvesties / išvesties prievadus, bet ir DRAM atmintį, kad būtų apsaugotas jūsų sistemos ir prijungtų įrenginių tarnavimo laikas.Nerūdijančio plieno galinis įvesties / išvesties skydelisTUF GAMING pagrindinės plokštės turi korozijai atsparų nerūdijančio plieno galinį įvesties / išvesties skydelį, surištą chromo oksidu, kuris užtikrina tris kartus ilgesnį tarnavimo laiką nei tradiciniai skydeliai. Dėl šios apsauginės savybės "TUF GAMING" pagrindinės plokštės išlaikė 72 valandų druskos rūko bandymus, o kitų gamintojų plokštės išlaikė tik 24 valandų bandymus.Paprastas konfigūravimasM.2 Q-LatchDėl naujoviško Q-Latch užrakto M.2 SSD diską galima lengvai įdiegti arba išimti nenaudojant specialių įrankių. Konstrukcijoje naudojamas paprastas užrakto mechanizmas M.2 SSD saugikliui pritvirtinti, todėl tvarkingai atsisakoma varžtų.Q-LEDĮmontuotos Q-LED trikčių šalinimo lemputės suteikia kompiuterių statytojams greitą indikatorių, patvirtinantį, kad pagrindiniai komponentai - CPU, RAM, vaizdo plokštė, atminties įrenginiai - paleidimo metu veikia normaliai.Armoury CrateArmoury Crate - tai išskirtinė ASUS programinė įranga, suteikianti galimybę centralizuotai valdyti palaikomus žaidimų produktus. Naudodamiesi viena intuityvia sąsaja, "Armoury Crate" galite lengvai pritaikyti RGB apšvietimą ir efektus kiekvienam suderinamam įrenginiui iš savo arsenalo ir sinchronizuoti juos su "Aura Sync", kad būtų sukurti unifikuoti sistemos apšvietimo efektai. Joje taip pat pateikiama informacija apie aparatinę įrangą ir nustatymų valdymas pasirinktiems ir vis didėjančiam produktų skaičiui, įskaitant klaviatūros ir pelės nuostatas, "Fan Xpert 2+" ir "Two-Way AI Noise Cancelation", todėl lengviau sureguliuoti savo sistemos išvaizdą ir veikimą. "Armoury Crate" netgi turi specialius produktų registracijos ir naujienų skyrius, kad galėtumėte palaikyti ryšį su žaidėjų bendruomene.Imersive GamingTUF GAMING B660M serijos pagrindinės plokštės yra didelio našumo žaidimų rinkinys su ilgu funkcijų sąrašu, pagerinančiu jūsų patirtį, įskaitant itin greitą tinklą sklandesniam internetiniam žaidimui, nepriekaištingą garsą su padėties nuorodomis FPS žaidimams ir integruotą RGB apšvietimą, kuris sinchronizuojamas su prijungtais priedais ir padeda sukurti asmeninę žaidimų atmosferą.Tinklo ryšys"Intel® WiFi 6""Intel® WiFi 6" modulis suderinamas su 802.11ax standartu ir teorinį didžiausią pralaidumą padidina iki neįtikėtino 2,4 Gb/s. Galbūt dar svarbiau galingiems vartotojams yra tai, kad jis optimizuotas efektyvesniam veikimui perpildytuose tinkluose, kuriuose yra daug konkuruojančių duomenų srautų. Sujunkite pagrindinę plokštę su ASUS "WiFi 6" maršrutizatoriais, kad visapusiškai išnaudotumėte "WiFi 6" tinklo galimybes. "WiFi" antenos konstrukcija su keturių krypčių išdėstymu, kuris leidžia geriau priimti signalą, ir magnetiniu pagrindu, kad anteną būtų galima pritvirtinti ant kompiuterio korpuso viršaus arba šono.Eksliuzyvinis 2,5 GIGABITO ETHERNET2,5G integruotas "Ethernet" pakelia jūsų LAN ryšį į aukštesnį lygį, nes iki 2,5 karto padidina pralaidumą. Naudodamiesi turimu LAN kabeliu, galite pasinaudoti šiuo tinklo patobulinimu, kad galėtumėte sklandžiau ir be vėlavimų žaisti žaidimus, iškart transliuoti didelės raiškos vaizdo įrašus ir mėgautis greitesniu failų perdavimu.Dvipusis AI triukšmo slopinimasŠi galinga išskirtinė ASUS programa naudoja didžiulę gilaus mokymosi duomenų bazę, kad sumažintų foninį mikrofono* ir įeinančio garso triukšmą, išsaugodama balsus. Trikdantis klaviatūros barškėjimas, pelės spragtelėjimai ir kiti aplinkos garsai pašalinami, kad žaisdami ar skambindami girdėtumėte ir būtumėte girdimi visiškai aiškiai.Gamybinis garsas"Realtek 7.1 Surround Sound"1. "TUF Gaming" garso lusto apsaugaSustiprinta elektrinė apsauga išsaugo garso signalų vientisumą ir užtikrina geriausią kokybę.2. Aukštos raiškos garsasPremium garso kondensatoriai užtikrina šiltą, natūralų ir įtraukiantį garsą.3. Garso ekranavimasSpecializuota garso kelio konstrukcija atskiria analoginių ir skaitmeninių signalų sritis, kad gerokai sumažėtų daugialypiai trukdžiai.DTS garso apdorojimasDTS garso apdorojimas pagerina žaidimų ausinių ir garsiakalbių garso patirtį, nes sumažina iškraipymus ir užtikrina gilesnius žemus dažnius, todėl žaidimai, filmai ir muzika skamba geriau. Be to, ji leidžia pritaikyti garso nustatymus.Atstumti konkurentusTinkamai suderinta sistema nusipelno atitinkamos estetikos. TUF Gaming B660M serija pasižymi kraštų apšvietimu, kad pabrėžtų savo tvirtą išvaizdą, o dabar PCH radiatorius gavo RGB apšvietimą, kad stilius būtų dar stipresnis. ASUS Aura siūlo visišką RGB valdymą su įvairiais funkciniais nustatymais integruotiems šviesos diodams, taip pat trečiųjų šalių juostelėms, kurias galite prijungti prie plokštėje esančių RGB antgalių. Ir visa tai galima sinchronizuoti su vis didėjančiu "Aura" palaikančios įrangos asortimentu.Adresuojama "Gen 2" RGB antraštėAdresuojama "Gen 2" RGB antraštė dabar gali nustatyti antrosios kartos adresuojamų RGB įrenginių šviesos diodų skaičių, todėl programinė įranga gali automatiškai pritaikyti apšvietimo efektus konkretiems įrenginiams. Naujoji antraštė taip pat užtikrina atgalinį suderinamumą su esamais adresuojamais RGB įrenginiais.
LongProductName - LGA 1700, "Intel B660" mikroschemų rinkinys, 4 x DDR4-SDRAM iki 128 GB, LAN, WLAN, 1 x RJ-45, 4 x SATA III, 2 x M.2(M), UEFI AMI, Micro ATX
LongSummaryDescription - ASUS TUF GAMING B660M- PLUS WIFI D4. Procesoriaus gamintojas: Procesoriaus lizdas: Intel, procesoriaus lizdas: LGA 1700, Suderinama procesorių serija: Intel Intel Intel: LGA 1700, Suderinama procesorių serija: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Palaikomi atminties tipai: Didžiausia vidinė atmintis: 128 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties disko sąsajos: M.2, PCI Express 4.0, SATA III, Palaikomi saugyklų diskų tipai: M.2, PCI Express 4.0, SATA III: RAID lygiai: 0, 1, 5, 10. USB jungties tipas: A tipo USB, C tipo USB. Ethernet sąsajos tipas: 2,5 Gigabit Ethernet, Geriausias "Wi-Fi" standartas: Wi-Fi 6 (802.11ax), "Wi-Fi" standartai: 802.11a, 802.11b, 802.11g, "Wi-Fi 4" (802.11n), "Wi-Fi 5" (802.11ac), "Wi-Fi 6" (802.11ax)
Pakuotės turinys - Įtraukti kabeliai - SATA
Pavadinimas - Asus TUF GAMING B660M-PLUS WIFI D4 B660 - Socket 1700
Pavadinimas - ASUS TUF GAMING B660M- PLUS WIFI D4 Intel B660 LGA 1700 micro ATX
Prekės ženklas - ASUS
Prekės ženklo dalies kodas - 90MB1930-M0EAY0
Procesorius - Palaikomi procesoriaus lizdai - LGA 1700
Procesorius - Procesoriaus gamintojas - "Intel"
Procesorius - procesoriaus lizdas - LGA 1700
Procesorius - Suderinama procesorių serija - "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9", "Intel® Pentium® Gold
Produkto pavadinimas - TUF GAMING B660M- PLUS WIFI D4
Saugyklos valdikliai - palaikomų kietųjų diskų skaičius - 4
Saugyklos valdikliai - RAID lygiai - 0, 1, 5, 10
Saugyklos valdikliai - RAID palaikymas - Taip
Saugyklų valdikliai - Palaikomi saugyklų diskų tipai - HDD IR SSD
Saugyklų valdikliai - Palaikomos saugyklų diskų sąsajos - M.2, "PCI Express 4.0", SATA III
Saugyklų valdikliai - palaikomų saugyklų diskų skaičius - 6
ShortSummaryDescription - ASUS TUF GAMING B660M- PLUS WIFI D4, "Intel", LGA 1700, "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9",..., LGA 1700, DDR4-SDRAM, 128 GB
Svoris - 1,53
Svoris ir matmenys - Aukštis - 68 mm
Svoris ir matmenys - Gylis - 244 mm
Svoris ir matmenys - Plotis - 244 mm
Tinklas - "Bluetooth - Taip
Tinklas - "Bluetooth" versija - 5.2
Tinklas - "Wi-Fi - Taip
Tinklas - "Wi-Fi" standartai - 802.11a, 802.11b, 802.11g, "Wi-Fi 4" (802.11n), "Wi-Fi 5" (802.11ac), "Wi-Fi 6" (802.11ax)
Tinklas - Aukščiausias "Wi-Fi" standartas - "Wi-Fi 6" (802.11ax)
Tinklas - Ethernet LAN - Taip
Tinklas - Ethernet sąsajos tipas - 2,5 Gigabit Ethernet
URL - https://www.asus.com/Motherboards-Components/Motherboards/TUF-Gaming/TUF-GAMING-B660M-PLUS-WIFI-D4/
Vidinės I/O - "Thunderbolt" jungtys - 1
Vidinės I/O - USB 2.0 jungtys - 2
Vidinės įvesties / išvesties - CPU ventiliatoriaus jungtis - Taip
Vidinės įvesties ir išvesties - 12V maitinimo jungtis - Taip
Vidinės įvesties ir išvesties - ATX maitinimo jungtis (24 kontaktų) - Taip
Vidinės įvesties ir išvesties - EPS maitinimo jungtis (8 kontaktų) - Taip
Vidinės įvesties ir išvesties - nuosekliojo prievado antraštės - 1
Vidinės įvesties ir išvesties - priekinio skydelio garso jungtis - Taip
Vidinės įvesties ir išvesties - priekinio skydelio jungtis - Taip
Vidinės įvesties ir išvesties - RGB LED kaiščių antraštė - Taip
Vidinės įvesties ir išvesties - SATA III jungčių skaičius - 4
Vidinės įvesties ir išvesties - USB 3.2 Gen 1 (3.1 Gen 1) jungtys - 2
Vidinės įvesties ir išvesties - Į važiuoklę įsilaužimo jungtis - Taip
Vidinės įvesties ir išvesties - šasi ventiliatoriaus jungčių skaičius - 3
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 4
Memory - Memory slots type - DIMM
Memory - Maximum internal memory - 128 GB
Memory - Unbuffered memory - Yes
Memory - Non-ECC - Yes
Memory - Supported memory clock speeds - 2133,2400,2666,2800,2933,3000,3200,3333,3400,3466,3600,3733,3866,4000,4266,4400,4600,4800,5000,5066,5333 MHz
Memory - Supported memory types - DDR4-SDRAM
BIOS - BIOS memory size - 128 Mbit
BIOS - BIOS type - UEFI AMI
BIOS - Clear CMOS jumper - Yes
EAN_code - 4711081516859
Features - Audio output channels - 7.1 channels
Features - Component for - PC
Features - Power source type - ATX
Features - Motherboard form factor - micro ATX
Features - Motherboard chipset family - Intel
Features - Motherboard chipset - Intel B660

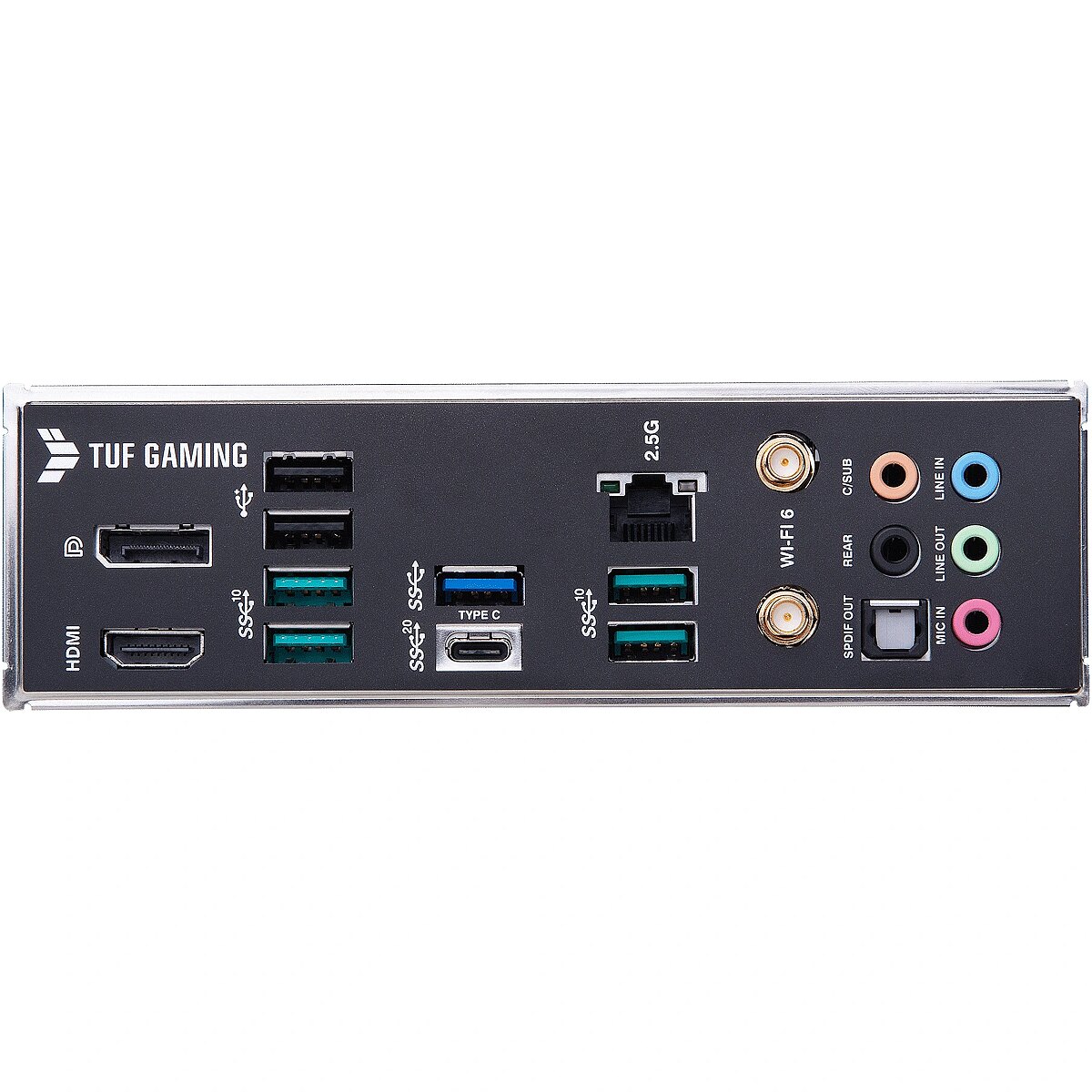

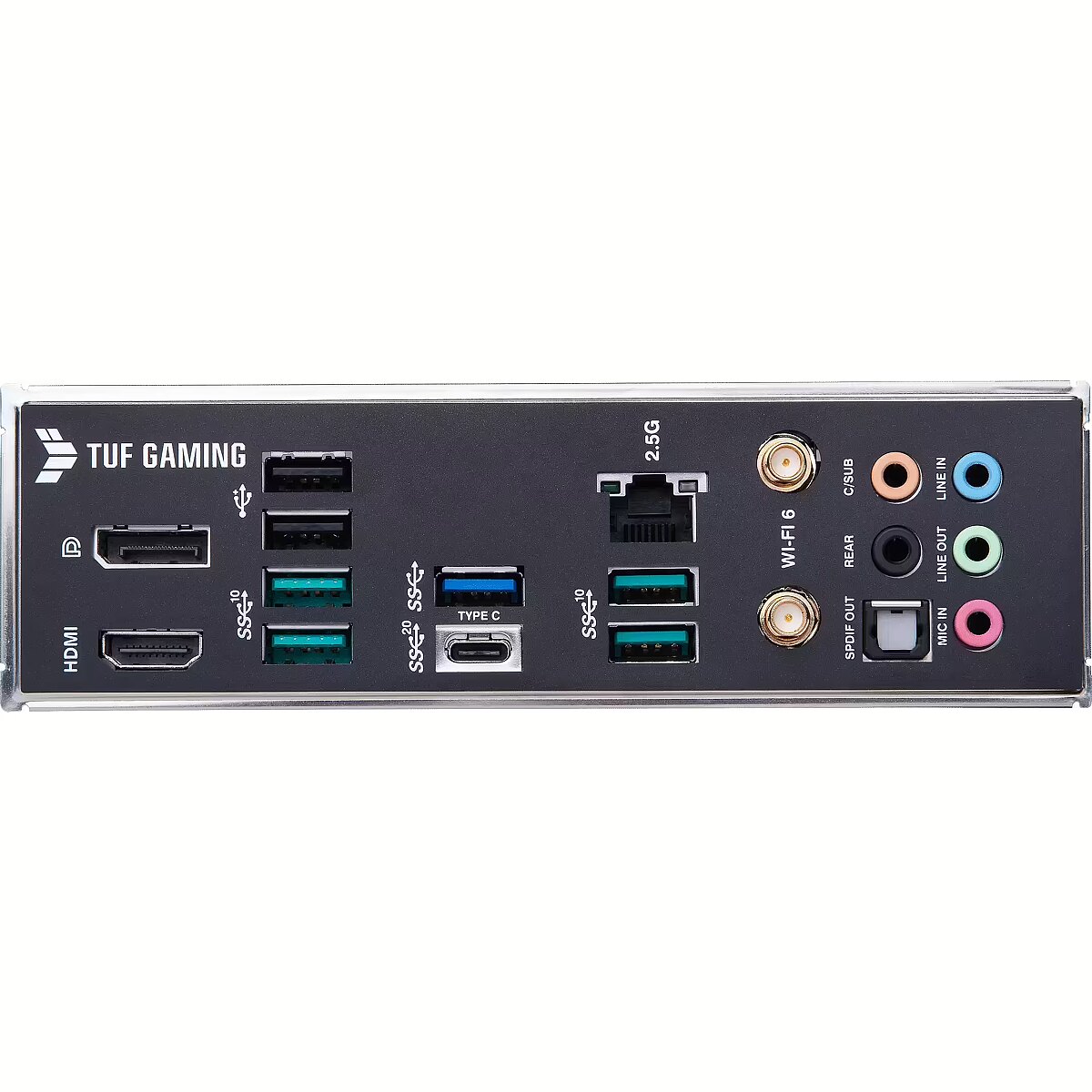

Rear panel I/O ports - DisplayPort version - 1.4
Rear panel I/O ports - WiFi-AP antenna jack - 2
Rear panel I/O ports - Headphone outputs - 5
Rear panel I/O ports - DisplayPorts quantity - 1
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 1
Rear panel I/O ports - HDMI ports quantity - 1
Rear panel I/O ports - HDMI version - 2.1
Rear panel I/O ports - Digital audio optical out - 1
Rear panel I/O ports - USB 2.0 ports quantity - 2
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity - 1
Rear panel I/O ports - USB 3.2 Gen 2 (3.1 Gen 2) Type-A ports quantity - 4
Rear panel I/O ports - USB 3.2 Gen 2 (3.1 Gen 2) Type-C ports quantity - 1
Rear panel I/O ports - USB connector type - USB Type-A, USB Type-C
Manufacturer - Asus
Manufacturer_code - 90MB1930-M1EAY0
WarrantyInfo -
GTIN - 0195553516853
GTIN - 195553516853
GTIN - 4711081516859
GTIN - 4711081516866
Expansion slots - PCI Express x1 slots - 1
Expansion slots - PCI Express x16 (Gen 3.x) slots - 1
Expansion slots - PCI Express x16 (Gen 5.x) slots - 1
Expansion slots - Number of M.2 (M) slots - 2
Category - Motherboards
Category_1 - Motherboards
Category_2 - Motherboards - Intel 1700
Other features - Weight - 1.35 kg
Logistics data - Harmonized System (HS) code - 84733020
LongDesc - Durable. Stable. Reliable.ASUS TUF GAMING B660M-PLUS WIFI D4 takes all the essential elements of the latest Intel® processors and combines them with game-ready features and proven durability. Engineered with military-grade components, an upgraded power solution and a comprehensive cooling system, this motherboard offers rock-solid and stable performance for marathon gaming. Aesthetically, TUF GAMING B660M-PLUS WIFI D4 sports the new TUF Gaming logo and incorporates simple geometric design elements to reflect the dependability and stability that defines the TUF Gaming series.Rock-Solid PerformanceWith upgraded power delivery and comprehensive cooling options to drive the 12th Gen Intel Core™ processors, plus support for faster memory and storage, TUF GAMING B660M series motherboards are the perfect foundation for your next high-core-count battle rig.Power DesignDrMOSThe onboard VRMs feature 10+1 DrMOS power stages that combine high-side and low-side MOSFETs and drivers into a single package, delivering the power and efficiency that 12th Gen Intel Core processors demand.Six-Layer PCB DesignMultiple PCB layers optimize heat management for critical components, providing more headroom to push CPUs beyond stock speeds.ProCool ConnectorsEnhanced EATX 8-Pin and 4-Pin Connectors・ Provide extreme durability・ Prevent hotspots and connector failureCompared to traditional power inputs, ASUS ProCool connectors are built to tight specifications to ensure full contact with PSU power cables. The resulting lower impedance helps prevent hotspots and connector failure.TUF ComponentsTUF ChokesCertified military-grade TUF chokes deliver rock-solid power to the CPU, improving system stability.TUF CapacitorsProprietary capacitors provide up to 20% wider temperature tolerance and five times longer lifespan.Digi+ VRMThe integrated Digi+ voltage-regulator module (VRM) is one of the finest in the industry, optimized for ultra-smooth and ultra-clean power delivery to the CPU at all times.COOLINGCooler by design1. Enlarged VRM heatsinkThe extensive surface area of the massive heatsink covers the VRMs and chokes to improve heat dissipation.2. Flexible M.2 HeatsinkTUF GAMING B660M Series have flexible M.2 heatsink to use one more M.2 slot and keep the M.2 SSD at the optimum operating temperature for consistent performance and reliability.Comprehensive Fan ControlsTUF GAMING B660M series motherboards feature comprehensive fan controls that can be configured via the Fan Xpert 2+ utility or the award-winning ASUS UEFI BIOS.MEMORY & STORAGEDRAM Overclocking PerformanceDDR4 OC 5333Improvements to trace routing design provide the latest Intel processors with enhanced access to memory bandwidth. ASUS OptiMem II technology carefully maps memory signal pathways across different PCB layers to reduce path distance, and it adds shielding zones that significantly reduce crosstalk.Two PCIe 4.0 M.2The Two PCIe 4.0 M.2 slots support up to two 2280 devices and also provide NVMe SSD RAID support for incredible performance potential. Create a RAID configuration with up to two PCIe 4.0 storage devices to enjoy the fastest data transfer speeds.CONNECTIVITYPCIe 5.0The 12th Gen Intel processors bring PCIe 5.0 support to the market. PCIe 5.0 offers twice the data transfer speed of PCIe 4.0, making it robust enough to handle new data-heavy tasks. PCIe 5.0 also brings other benefits, such as electrical changes to improve signal integrity, backward-compatible CEM connectors for add-in cards, and backward compatibility with previous versions of PCI ExpressFront USB PortA full complement of USB ports support high-end rigs loaded with peripherals, including a front-panel USB 3.2 Gen 1 Type-C® connector that provides data transfer speeds of up to 5 Gbps.USB 3.2 Gen 2x2 Type-C®Extensive USB support ensures connections to a wide array of peripherals. TUF GAMING B660M-PLUS WIFI D4 includes a USB 3.2 Gen 2x2 Type-C® port on the rear I/O panel that delivers increased bandwidth and transmission speeds of up to 20 Gbps.Thunderbolt™ 4 SupportTUF GAMING B660M series features Thunderbolt™ 4 support via an on-board header. With an Intel-certified ASUS ThunderboltEX 4 add-on card* TUF GAMING B660M-PLUS WIFI D4 can also enable bi-directional speeds of up to 40 Gbps on a single cable. Additionally, this card has a daisy-chain function for multi-screen connection and supports up to an 8K resolution display. It can also provide up to 100 watts of power to fast-charge devices.* ASUS ThunderboltEX 4 add-on card is sold separately.40 Gbps via Thunderbolt 4Consistent, superfast performanceEasy PC DIYTUF GAMING motherboards are designed to be easy to set up and configure just the way you want — even for first-time builders. The TUF GAMING Alliance ecosystem makes selecting compatible parts easy, while Armoury Crate software provides Fan Xpert 2+ and hardware information and offers full full control of Two-Way AI Noise Cancellation, RGB lighting and peripheral settings. The TUF GAMING platform gives you the arsenal you need to build and optimize your dream gaming rig, without unnecessary complexity.Build with ConfidenceTUF GAMING Alliance is a collaboration between ASUS and trusted PC component brands to ensure compatibility across a wide range of parts, such as PC cases, power supplies, CPU coolers, memory kits and more. With new partnerships and components being added regularly, the TUF Gaming Alliance will continue to grow even stronger.TUF PROTECTIONSafeSlot & SafeDIMMPCIe 5.0 is 2x faster than PCIe 4.0, so we adapted our SMT manufacturing process for the faster SafeSlot, to ensure the highest data speeds. SafeSlot is a reinforced metal sheath added to a PCIe slot to keep a card firmly installed. Meanwhile, strong ASUS SafeDIMM sheathes support and protect memory modules on select ASUS motherboards, empowering you to insert your modules with speed, accuracy and confidence.ESD GuardsESD Guards prolong the life of components while preventing damage from electrostatic discharge, providing protection for up to +/- 10 kV of air discharge and +/- 6 kV of contact discharge — greatly surpassing the respective industry standards of +/- 6 kV and +/- 4 kV. Surface-mounted TVS diodes in a dual in-line package help protect your PC from voltage spikes.TUF LANGuardTUF LANGuard is a military-grade innovation that integrates advanced signal-coupling technology and premium surface-mounted capacitors to improve throughput, protecting the motherboard from lightning strikes and static electricity.DRAM Overvoltage ProtectionOnboard resettable fuses prevent overcurrent and short-circuit damage. This extends beyond I/O ports to DRAM to safeguard the lifespan of your system and connected devices.Stainless Steel Back I/O PanelTUF GAMING motherboards have a corrosion-resistant stainless steel back I/O panel bonded with chromium oxide to provide a lifespan that’s three times longer than traditional panels. With this protective feature, TUF GAMING motherboards passed 72-hour salt fog testing, while other brands only passed 24-hour testing.EASY CONFIGURATIONM.2 Q-LatchThe innovative Q-Latch makes it easy to install or remove an M.2 SSD without the need for specific tools. The design employs a simple locking mechanism to secure the M.2 SSD, neatly eliminating the need for screws.Q-LEDThe on-board Q-LED troubleshooting lights give PC builders a quick indicator to confirm that key components ― CPU, RAM, graphics card, storage devices ― are functioning normally during startup.Armoury CrateArmoury Crate is exclusive ASUS software that gives you centralized control of supported gaming products. From a single intuitive interface, Armoury Crate lets you easily customize RGB lighting and effects for every compatible device in your arsenal and synchronize them with Aura Sync for unified system lighting effects. It also provides hardware information and control of settings for a select and growing number of products, including keyboard and mouse preferences, Fan Xpert 2+ and Two-Way AI Noise Cancelation, making it easier to tune the look and feel of your system. Armoury Crate even features dedicated product registration and news sections to help you stay in touch with the gaming community.Immersive GamingTUF GAMING B660M series motherboards provide a high-performance gaming package with a long list of features to improve your experiences, including ultrafast networking for smoother online gameplay, pristine audio with positional cues for FPS gaming, and onboard RGB lighting that syncs with attached accessories to help you create a personalized gaming atmosphere.NetworkingIntel® WiFi 6The Intel® WiFi 6 module is compatible with the 802.11ax standard and pushes theoretical peak bandwidth up to an incredible 2.4 Gbps. Perhaps more importantly for power users, it's optimized for more efficient operation on crowded networks with a lot of competing traffic. Pair your motherboard with ASUS WiFi 6 routers to fully experience the networking potential of WiFi 6. The WiFi antenna designs with four-way positioning that enables better signal reception, and a magnetic base to secure the antenna on the top or side of the PC case.EXCLUSIVE 2.5 GIGABIT ETHERNET2.5G on-board Ethernet kicks your LAN connection up a notch with an up to 2.5X bandwidth improvement. Using your existing LAN cable, you can take advantage this networking upgrade to experience smoother, lag-free gaming, immediately stream high-resolution videos and enjoy faster file transfers.Two-Way AI Noise CancelationThis powerful ASUS-exclusive utility leverages a massive deep-learning database to reduce background noise from the microphone* and incoming audio while preserving voices. Distracting keyboard clatter, mouse clicks and other ambient noises are removed so you can hear and be heard with perfect clarity while gaming or during calls.Gaming AudioRealtek 7.1 Surround Sound1.TUF Gaming audio chip protectionEnhanced electrical shielding preserves the integrity of audio signals to ensure the best quality.2. High-definition audioPremium audio capacitors provide warm, natural and immersive sound.3. Audio shieldingOur specialized audio path design separates analog and digital signal domains to significantly reduce multi-lateral interference.DTS Audio ProcessingDTS Audio Processing enhances gaming headset and speaker audio experiences by reducing distortion and by providing deeper bass, so games, movies and music sound better. It also allows you to customize audio settings.Outshine the CompetitionA well-tuned system deserves a matching aesthetic. TUF Gaming B660M series features edge lighting to enhance its rugged look, and now the PCH heatsink gets RGB lighting to take the style even further. ASUS Aura offers full RGB control with a variety of functional presets for built-in LEDs as well as third-party strips you can connect to onboard RGB headers. And it can all be synced with an ever-growing portfolio of Aura-capable hardware.Addressable Gen 2 RGB HeaderThe addressable Gen 2 RGB header is now capable of detecting the number of LEDs on second-gen addressable RGB devices, allowing the software to automatically tailor lighting effects to specific devices. The new header also offers backward-compatibility with existing addressable RGB gear.
LongProductName - LGA 1700, Intel B660 Chipset, 4 x DDR4-SDRAM up to 128GB, LAN, WLAN, 1 x RJ-45, 4 x SATA III, 2 x M.2(M), UEFI AMI, Micro ATX
LongSummaryDescription - ASUS TUF GAMING B660M- PLUS WIFI D4. Processor manufacturer: Intel, Processor socket: LGA 1700, Compatible processor series: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Supported memory types: DDR4-SDRAM, Maximum internal memory: 128 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, PCI Express 4.0, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. USB connector type: USB Type-A, USB Type-C. Ethernet interface type: 2.5 Gigabit Ethernet, Top Wi-Fi standard: Wi-Fi 6 (802.11ax), Wi-Fi standards: 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)
Packaging content - Cables included - SATA
Name - Asus TUF GAMING B660M-PLUS WIFI D4 B660 - Socket 1700

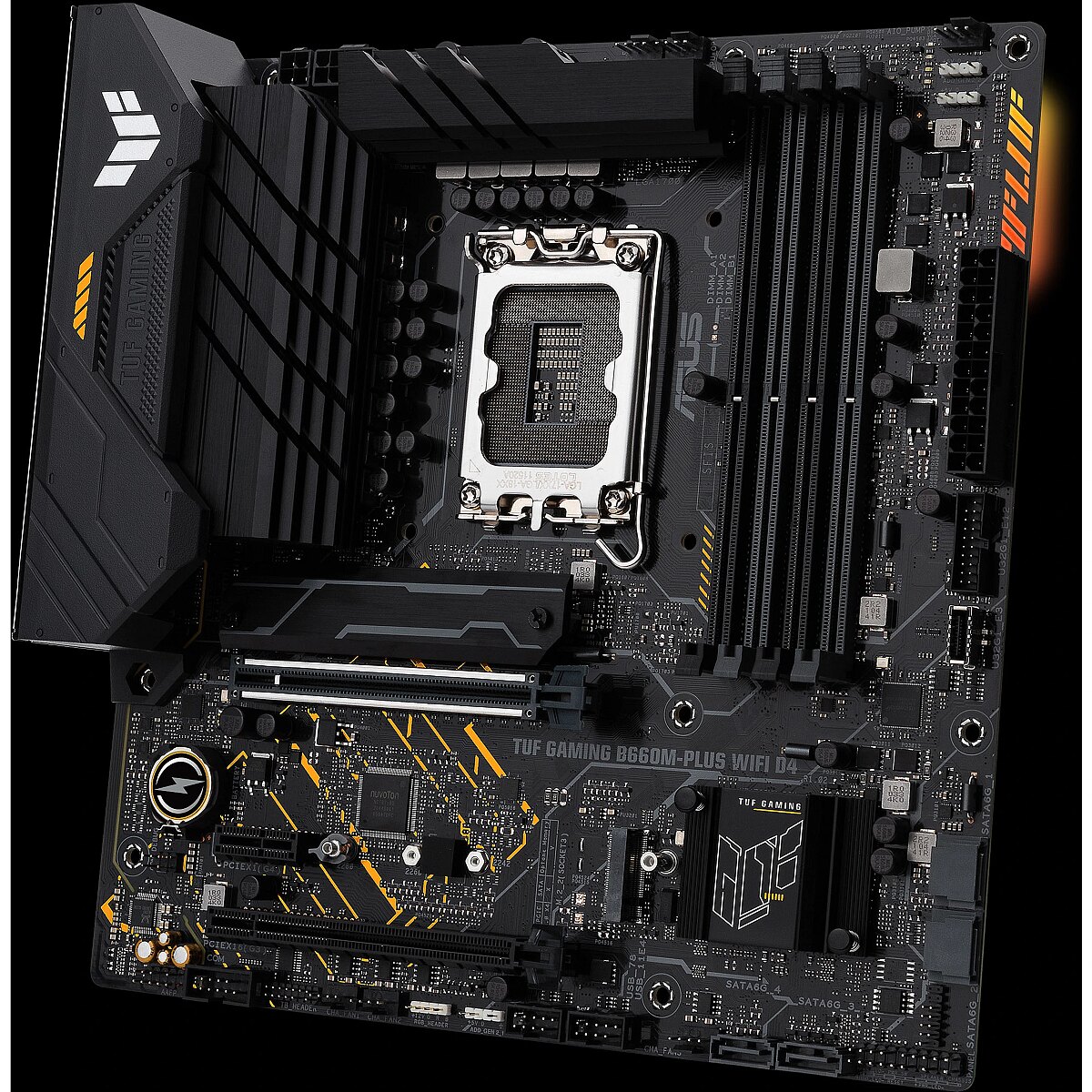

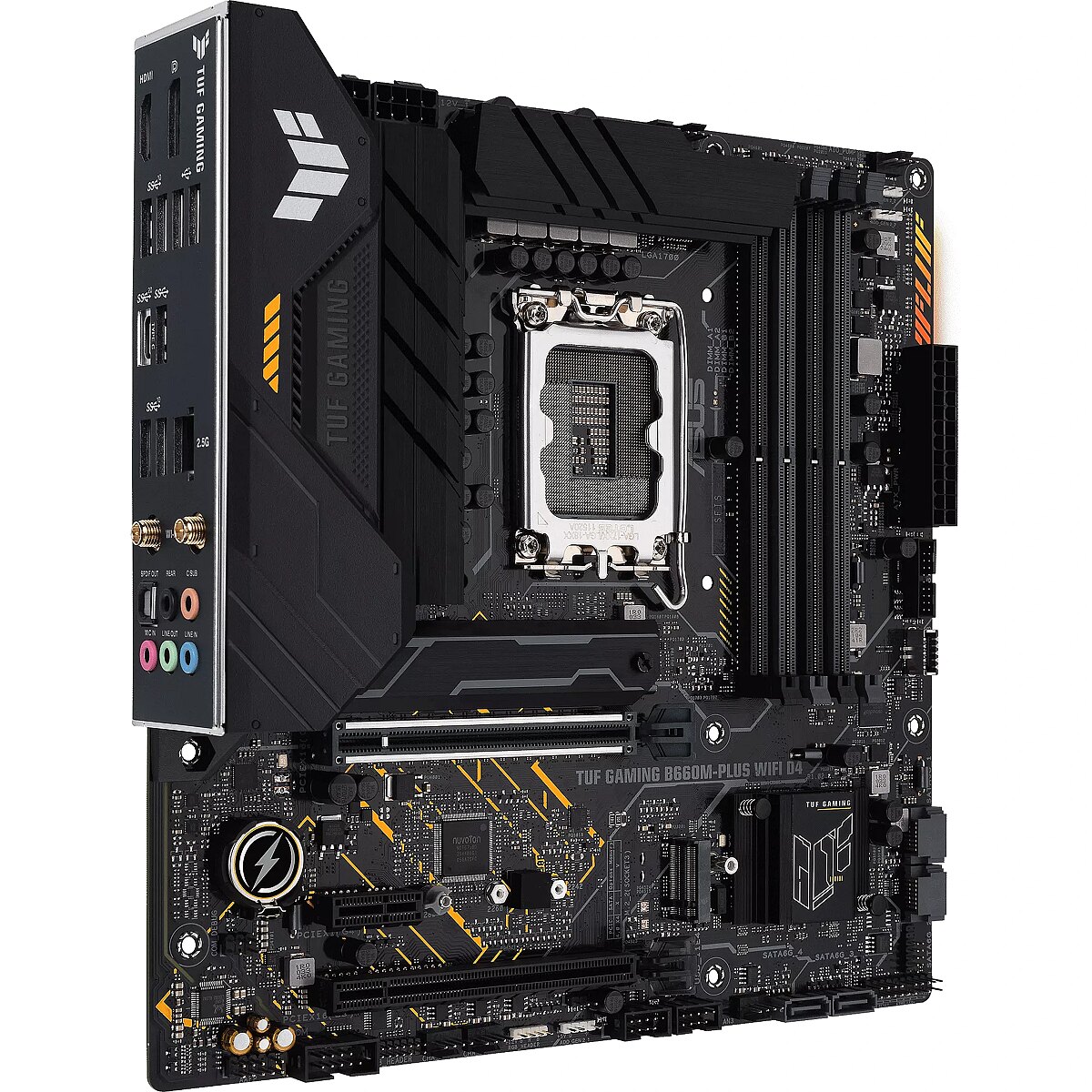

Title - ASUS TUF GAMING B660M- PLUS WIFI D4 Intel B660 LGA 1700 micro ATX
Brand - ASUS
BrandPartCode - 90MB1930-M0EAY0
Processor - Supported processor sockets - LGA 1700
Processor - Processor manufacturer - Intel
Processor - Processor socket - LGA 1700
Processor - Compatible processor series - Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
ProductName - TUF GAMING B660M- PLUS WIFI D4
Storage controllers - Number of HDDs supported - 4
Storage controllers - RAID levels - 0, 1, 5, 10
Storage controllers - RAID support - Yes
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - Supported storage drive interfaces - M.2, PCI Express 4.0, SATA III
Storage controllers - Number of storage drives supported - 6
ShortSummaryDescription - ASUS TUF GAMING B660M- PLUS WIFI D4, Intel, LGA 1700, Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,..., LGA 1700, DDR4-SDRAM, 128 GB
Weight - 1,53
Weight & dimensions - Height - 68 mm
Weight & dimensions - Depth - 244 mm
Weight & dimensions - Width - 244 mm
Network - Bluetooth - Yes
Network - Bluetooth version - 5.2
Network - Wi-Fi - Yes
Network - Wi-Fi standards - 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)
Network - Top Wi-Fi standard - Wi-Fi 6 (802.11ax)
Network - Ethernet LAN - Yes
Network - Ethernet interface type - 2.5 Gigabit Ethernet
URL - https://www.asus.com/Motherboards-Components/Motherboards/TUF-Gaming/TUF-GAMING-B660M-PLUS-WIFI-D4/
Internal I/O - Thunderbolt headers - 1
Internal I/O - USB 2.0 connectors - 2
Internal I/O - CPU fan connector - Yes
Internal I/O - 12V power connector - Yes
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Serial port headers - 1
Internal I/O - Front panel audio connector - Yes
Internal I/O - Front panel connector - Yes
Internal I/O - RGB LED pin header - Yes
Internal I/O - Number of SATA III connectors - 4
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 2
Internal I/O - Chassis intrusion connector - Yes
Internal I/O - Number of chassis fan connectors - 3
