1 kategorija - Pagrindinės plokštės ir priedai
2 kategorija - Pagrindinės plokštės - "Intel
Atmintis - Atminties kanalai - Dviejų kanalų
Atmintis - atminties lizdų skaičius - 4
Atmintis - Atminties lizdų tipas - DIMM
Atmintis - didžiausia vidinė atmintis - 128 GB
Atmintis - ne ECC - Taip
Atmintis - palaikomas atminties taktinis greitis - 2133,2400,2666,2800,2933,3000,3200,3333,3400,3466,3600,3733,4000,4266,4400,4600,4800,5000,5333 MHz
Atmintis - Palaikomas atminties taktinis greitis (maks.) - 5333 MHz
Atmintis - Palaikomi atminties tipai - DDR4-SDRAM
BIOS - BIOS atminties dydis - 128 Mbit
BIOS - BIOS tipas - UEFI AMI
ean - 4711081508045
EAN - 4711081508045
Funkcijos - Aušinimo tipas - Pasyvus
Funkcijos - Garso išvesties kanalai - 7.1 kanalų
Funkcijos - Garso lustas - "Realtek ALC897
Funkcijos - Komponentas, skirtas - KOMPIUTERIS
Funkcijos - Pagrindinės plokštės formos veiksnys - "micro ATX
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel"
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel B660
Funkcijos - Palaikomos "Windows" operacinės sistemos - "Windows 10", "Windows 11
Galinio skydelio įvesties ir išvesties prievadai - DisplayPorts kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - Ethernet LAN (RJ-45) prievadai - 1
Galinio skydelio įvesties ir išvesties prievadai - HDMI prievadų kiekis - 2
Galinio skydelio įvesties ir išvesties prievadai - PS/2 prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - USB 2.0 prievadų kiekis - 4
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 1 (3.1 Gen 1) C tipo prievadų kiekis - 2
Gamintojas - ASUS
GarantijaInformacija -
GTIN - 4711081508045
Išplėtimo lizdai - "PCI Express x16" (4.x kartos) lizdai - 1
Išplėtimo lizdai - "PCI Express x16" (Gen 3.x) lizdai - 2
Išplėtimo lizdai - M.2 (M) lizdų skaičius - 2
kategorija - Kompiuterių komponentai|Pagrindinės plokštės|Intel pagrindinės plokštės|Sockel 1700
Kategorija - Pagrindinės plokštės
kodas - 90MB19K0-M1EAYC
LongDesc - "ASUS Corporate Stable Model""ASUS Corporate Stable Model" (CSM) - tai komercinė programa, skirta užtikrinti stabilias ir patikimas pagrindines plokštes. Siūlomas iki 36 mėnesių produkto gyvavimo ciklo palaikymas ir 6 mėnesių įspėjimas apie produkto gyvavimo ciklo pabaigą, kad jūsų organizacija turėtų pakankamai laiko pasiruošti produkto pakeitimams. Kiekviena įsigyta ASUS CSM pagrindinė plokštė pateikiama su "ASUS Control Center Express" - serverio klasės IT valdymo programine įranga."ASUS ControlCenter Express""ASUS Control Center Express" yra integruota IT stebėsenos ir valdymo programinė įranga, skirta greičiau įdiegti, supaprastinti IT operacijas ir padidinti produktyvumą naudojant visapusišką valdymą ir patogias funkcijas. ASUS "Control Center Express" suderinama su daugiau nei 100 ASUS pagrindinių plokščių, kad būtų sukurtas aukštos kokybės, TCO optimizuotas sprendimas, atitinkantis jūsų verslo poreikius.Optabilizuoti IT galinių įrenginių valdymąSukurta siekiant padėti IT darbuotojams stebėti ir valdyti įrenginius įmonės tinkluose ir palengvinti inventoriaus tikrinimą keliose vietose nuotoliniu būduAutomatizuoti IT priežiūrąSuteikia galimybę IT darbuotojams suplanuoti automatinius naujausių BIOS, programinės įrangos ir naudingųjų programų atnaujinimus konkretiems arba visiems įrenginiams ne piko metu, padidindami sistemos stabilumą ir IT veiklos lankstumąSaugiai valdykite visus galinius įrenginiusSaugiai valdykite galinių įrenginių konfigūraciją, nešiojamosios saugyklos prieigą ir kompiuterio programinės įrangos programas, suteikdami galimybę kurti atskirų įrenginių grupavimo taisyklesLANKSTUMASVisapusiškas valdymas sudaro "ASUS Prime" serijos pagrindą. Pagrindinėje plokštėje "Prime B660" įdiegtos lanksčios priemonės, leidžiančios sureguliuoti kiekvieną jūsų sistemos aspektą, leidžiančios pritaikyti našumą taip, kad jis idealiai atitiktų jūsų darbo būdą ir maksimaliai padidintų produktyvumą.Visapusiškas energijos vartojimo efektyvumas"Energy Processing Unit" (EPU) automatiškai optimizuoja energijos suvartojimą ir maksimaliai taupo energiją naudodamas "Away" režimą - išmanųjį nustatymą, kuris sukuria ekstremalų energijos taupymo scenarijų, išjungdamas nenaudojamus įvesties / išvesties valdiklius.Lankstus oro ir skysčių aušinimo valdymas"ASUS Fan Xpert 2+" programinė įranga užtikrina visapusišką ventiliatorių, vandens siurblių ir "viskas viename" (AiO) aušintuvų valdymą. Nesvarbu, ar aušinate oru, ar vandeniu, automatinio derinimo režimas vienu spustelėjimu protingai sukonfigūruoja visus parametrus. Taip pat yra "Extreme Quiet" režimas, kuris sumažina visų ventiliatorių greitį iki mažesnio už numatytąjį minimalų, kad sistema būtų tyliai veikianti atliekant nesudėtingas užduotis. Ventiliatorius, vandens siurblius ir "AiO" aušintuvus taip pat galima valdyti per UEFI BIOS.Tikslus skaitmeninis galios valdymas"Digi+" įtampos reguliatoriaus modulis (VRM) realiuoju laiku kontroliuoja įtampos kritimą, automatiškai perjungia dažnį ir energijos vartojimo efektyvumo nustatymus. Jis taip pat leidžia tiksliai sureguliuoti procesorių, kad užtikrintų maksimalų stabilumą ir našumą.UFI BIOSGarsusis ASUS UEFI BIOS suteikia viską, ko reikia norint konfigūruoti, derinti ir derinti sistemą. Ji siūlo protingai supaprastintas parinktis pradedantiesiems kompiuterių meistrams ir išsamias funkcijas patyrusiems veteranams.Išplėstinis derinimas rimtiems derintojamsIntuityvusis išplėstinis režimas, siūlomas per UEFI, leidžia perimti visišką kontrolę. Integruota paieškos funkcija leidžia lengvai rasti parinktis, o įvairios išplėstinės funkcijos leidžia išmaniai atlikti niuansinius pakeitimus, kad galėtumėte pasirinkti tokį našumą, kokio norite.Skubus ir paprastas nustatymasEZ režimu rodomi svarbiausi nustatymai ir statistika, taip pat siūlomi vedliai, vilkimo ir nuleidimo funkcijos ir svarbių nustatymų pritaikymas vienu spustelėjimu - visa tai padeda greitai paruošti ir paleisti įrenginį.EZ XMPPagerinkite DRAM našumą vienu spustelėjimu.Intuityvus grafinis ventiliatorių valdymasPatikslinkite atskirų ventiliatorių nustatymus tiesiog vilkdami kreivę pele."Aura" įjungimo / išjungimo režimas (Stealth)Lengvai įjunkite arba išjunkite "Aura RGB" apšvietimą arba kiekvieną įmontuotą šviesos diodą, kad sukurtumėte prislopintą estetinį akcentą.Aušinimas"Prime B660" serijos pelės sukonstruotos su keliais įmontuotais radiatoriais ir daugybe hibridinių ventiliatorių antgalių, kad jūsų įrenginys išliktų vėsus ir stabilus esant intensyviam darbo krūviui.M.2 GartraukisM.2 gartraukis apsaugo nuo "throttlingo", kuris gali pasireikšti M.2 saugykloje atliekant ilgalaikius duomenų perdavimus. Šildytuvą vietoje laiko prisukami varžtai.VRM šildytuvas ir šiluminis padasVRM šildytuvas ir šiluminis padas pagerina šilumos perdavimą iš MOSFET ir droselių, kad aušinimas būtų efektyvesnis.Aušintuvas pagal dizainą"Prime B660" serijoje įdiegtos išsamios aušinimo valdymo funkcijos, kurias galima konfigūruoti naudojant "Fan Xpert 2+" programinę įrangą arba UEFI BIOS.Keletas temperatūros šaltiniųKiekviena antraštė gali dinamiškai nurodyti tris šilumos jutiklius. Naudodami "Fan Xpert 2+" galite atvaizduoti palaikomų ASUS vaizdo plokščių temperatūrą, kad optimizuotumėte aušinimą, kai atliekamos daug GPU ir CPU reikalaujančios užduotys.Performacija"Prime B660" serijos įrenginiai sukurti taip, kad galėtų dirbti su papildomais 12-osios kartos "Intel" procesorių branduoliais ir didesniu pralaidumu. ASUS B660 pagrindinėse plokštėse numatyti visi kasdienį produktyvumą didinantys pagrindai, todėl jūsų sistema bus pasiruošusi darbui dėl stabilaus maitinimo, intuityvaus aušinimo ir lanksčių perkėlimo parinkčių.Tvirto maitinimo konstrukcijaStabilus maitinimas yra būtinas norint iš 12-osios kartos "Intel" procesorių išgauti kiekvieną našumo elementą. PRIME B660M-A D4-CSM pritaikyta patenkinti šių procesorių su dideliu branduolių skaičiumi poreikius.ProCool jungtisPaviršutinė jungtis papildo pagrindinės plokštės ryšį su maitinimo šaltiniu 8 kontaktų jungtimi, kuri perduoda 12 voltų maitinimą tiesiai procesoriams. Kiekviena jungtis turi tvirtus kaiščius, kurie gali atlaikyti didesnę srovę nei tuščiavidurės jungtys.DDR4 5333(OC)Pagerinta trasų nukreipimo konstrukcija suteikia naujausiems "Intel" procesoriams geresnę prieigą prie atminties pralaidumo. Technologija "ASUS OptiMem II" kruopščiai kartografuoja atminties signalų kelius skirtinguose PCB sluoksniuose, kad būtų sumažintas kelio atstumas, ir prideda ekranavimo zonas, kurios gerokai sumažina skersinius trikdžius.Dvi M.2 jungtys (iki 64 Gb/s)PRIME B660M-A D4-CSM siūlo iš viso dvi M.2 lizdų, kurie palaiko iki 64 Gb/s duomenų perdavimo greitį per "PCIe 4.0", todėl galima greičiau įkrauti operacinę sistemą ar programų kaupiklius.PCIe 4.0 lizdas"Prime B660" pagrindinės plokštės sukurtos specialiai 12-osios kartos "Intel® Core™" procesoriams ir siūlo "PCIe® 4.0" jungtį naujausiems GPU. Platus pralaidumas ir itin didelė perdavimo sparta leidžia kurti daugybę funkcijų turinčias sudėtines plokštes, kurios be vargo susidoroja su didelėmis apkrovomis."Aura Sync"Persistenkite prieš konkurentusGerai suderinta entuziastų sistema nusipelno atitinkamos estetikos. ASUS "Aura" siūlo visapusišką RGB apšvietimo valdymą su įvairiais funkciniais nustatymais integruotiems RGB šviesos diodams, taip pat juostelėms ir įrenginiams, prijungtiems prie įmontuotų RGB kreiptuvų - ir visa tai galima sinchronizuoti su vis didėjančiu "Aura" palaikančios aparatinės įrangos asortimentu.Adresuojami "Gen 2" kreiptuvaiTrys adresuojami "Gen 2" kreiptuvai gali nustatyti antrosios kartos adresuojamų RGB įrenginių šviesos diodų skaičių, todėl programinė įranga gali automatiškai pritaikyti apšvietimo efektus konkretiems įrenginiams. Naujosios antraštės taip pat užtikrina atgalinį suderinamumą su esamais "Aura RGB" įrenginiais."Armoury Crate""Armoury Crate" - tai nauja programinės įrangos programa, skirta centralizuotai valdyti palaikomus gaminius. Naudodamiesi viena intuityvia sąsaja, "Armoury Crate" galite lengvai pritaikyti RGB apšvietimą ir efektus kiekvienam suderinamam įrenginiui iš savo arsenalo. Programinė įranga taip pat leidžia valdyti vis didėjančio ASUS gaminių skaičiaus nustatymus, įskaitant klaviatūros ir pelės nuostatas. Programinėje įrangoje "Armoury Crate" netgi yra speciali produktų registravimo ir naujienų funkcija, padedanti palaikyti ryšį su ASUS bendruomene.Q-LED Core"Q-LED Core" ekranas per įjungimo savikontrolės testą (POST) pagal maitinimo diodą sukuria šviesos modelius, kurie gali padėti naudotojams pašalinti galimas problemas.SafeSlot Core+"SafeSlot Core+" - tai išskirtinis ASUS PCIe lizdas, sutvirtintas vientisa nerūdijančio plieno apkaba, kuri apsaugo lizdą nuo pažeidimų. Metalinis dangtelis prie lizdo tvirtai pritvirtintas kabliukais, o visas mazgas tvirtai pritvirtintas prie spausdintinės plokštės sustiprintais litavimo taškais, kad užtikrintų saugų pagrindą sunkiasvorėms vaizdo plokštėms."LANGuard"Pumpuotas pralaidumas, 2,5 karto didesnis atsparumas viršįtampiams"ASUS LANGuard" - tai aparatinės įrangos lygio tinklo apsaugos funkcija, kurioje integruota pažangi signalų sujungimo technologija ir aukščiausios kokybės antžeminiai paviršiniai kondensatoriai, kad būtų pagerintas pralaidumas ir užtikrintas patikimesnis ryšys.Apsauga nuo viršįtampiųPasaulinio lygio maitinimo grandinės apsaugos konstrukcijaIšskirtinė grandinės konstrukcija su įmontuotais įtampos reguliatoriais apsaugo pagrindinę plokštę nuo žalos, kurią sukelia netikėtos aukšto lygio įtampos iš nestabilių ar prastesnių maitinimo šaltinių.Apsauga nuo DDRAM atminties viršįtampiųTrumpojo jungimo žalos prevencijaĮmontuoti atstatomieji saugikliai apsaugo nuo viršįtampių ir trumpojo jungimo žalos. Tai apima ne tik įvesties / išvesties prievadus, bet ir DRAM atmintį, kad būtų apsaugotas jūsų sistemos ir prijungtų įrenginių tarnavimo laikas.Nerūdijančio plieno galinės įvesties / išvesties3 kartus didesnis atsparumas korozijaiNerūdijančio plieno galinės įvesties / išvesties skydai, surišti chromo oksidu, atsparūs korozijai, tarnauja tris kartus ilgiau nei įprasti skydai.
LongProductName - "Intel B660" (LGA 1700) mATX, PCIe 4.0, du M.2 lizdai, "Intel 1Gb Ethernet", DP, 2 x HDMI, galinis USB 3.2 Gen 2, priekinis USB 3.2 Gen 1 Type-C, "Aura Sync
LongSummaryDescription - ASUS PRIME B660M-A D4-CSM. Procesoriaus gamintojas: Procesoriaus lizdas: Intel, Procesoriaus lizdas: LGA 1700, Suderinama procesorių serija: LGA 1700: "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9",.... Palaikomi atminties tipai: Didžiausia vidinė atmintis: 128 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties disko sąsajos: M.2, SATA III, Palaikomi saugyklų diskų tipai: M.2, SATA III, Palaikomi saugyklų diskų tipai: RAID lygiai: 0, 1, 5, 10. Ethernet sąsajos tipas: "Gigabit Ethernet". Komponentas, skirtas: Pagrindinės plokštės formos faktorius: "micro ATX", Pagrindinės plokštės mikroschemų rinkinys: .
MPN - 90MB19K0-M1EAYC
Pakuotės turinys - Įtraukti kabeliai - SATA
Pavadinimas - 1700 ASUS PRIME B660M-A CSM mATX D4
pavadinimas - ASUS Prime B660M-A D4-CSM, "Intel B660" pagrindinė plokštė, LGA1700 lizdas, DDR4
Pavadinimas - ASUS PRIME B660M-A D4-CSM Intel B660 LGA 1700 micro ATX
Prekės ženklas - ASUS
Prekės ženklo dalies kodas - 90MB19K0-M1EAYC
Procesorius - Procesoriaus gamintojas - "Intel"
Procesorius - procesoriaus lizdas - LGA 1700
Procesorius - Suderinama procesorių serija - "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9", "Intel® Pentium® Gold
Processor - Didžiausias SMP procesorių skaičius - 1
Produkto pavadinimas - PRIME B660M-A D4-CSM
Saugyklos valdikliai - palaikomų kietųjų diskų skaičius - 4
Saugyklos valdikliai - RAID lygiai - 0, 1, 5, 10
Saugyklos valdikliai - RAID palaikymas - Taip
Saugyklų valdikliai - Palaikomi saugyklų diskų tipai - HDD IR SSD
Saugyklų valdikliai - Palaikomos saugyklų diskų sąsajos - M.2, SATA III
Saugyklų valdikliai - palaikomų saugyklų diskų skaičius - 6
ShortSummaryDescription - ASUS PRIME B660M-A D4-CSM, "Intel", LGA 1700, "Intel® Celeron®", "Intel® Core™ i3", "Intel® Core™ i3", "Intel® Core™ i5", "Intel® Core™ i7", "Intel® Core™ i9",..., DDR4-SDRAM, 128 GB, DIMM
Svoris - 1.06
Svoris ir matmenys - Gylis - 244 mm
Svoris ir matmenys - Plotis - 244 mm
Tinklas - "Wi-Fi - Ne
Tinklas - Ethernet LAN - Taip
Tinklas - Ethernet sąsajos tipas - Gigabit Ethernet
URL - https://www.asus.com/Motherboards-Components/Motherboards/PRIME/PRIME-B660M-A-D4-CSM/
Vidinės I/O - S/PDIF išvesties jungtis - Taip
Vidinės I/O - TPM jungtis - Taip
Vidinės I/O - USB 2.0 jungtys - 3
Vidinės įvesties / išvesties - CPU ventiliatoriaus jungtis - Taip
Vidinės įvesties / išvesties - maitinimo ventiliatoriaus jungtis - Taip
Vidinės įvesties ir išvesties - ATX maitinimo jungtis (24 kontaktų) - Taip
Vidinės įvesties ir išvesties - EPS maitinimo jungtis (8 kontaktų) - Taip
Vidinės įvesties ir išvesties - priekinio skydelio garso jungtis - Taip
Vidinės įvesties ir išvesties - RGB LED kaiščių antraštė - Taip
Vidinės įvesties ir išvesties - SATA III jungčių skaičius - 4
Vidinės įvesties ir išvesties - USB 3.2 Gen 1 (3.1 Gen 1) jungtys - 3
Vidinės įvesties ir išvesties - šasi ventiliatoriaus jungčių skaičius - 2
Category 1 - Mainboards & Zubehör
Category 2 - Mainboards - Intel
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 4
Memory - Memory slots type - DIMM
Memory - Maximum internal memory - 128 GB
Memory - Non-ECC - Yes
Memory - Supported memory clock speeds - 2133,2400,2666,2800,2933,3000,3200,3333,3400,3466,3600,3733,4000,4266,4400,4600,4800,5000,5333 MHz
Memory - Supported memory clock speed (max) - 5333 MHz
Memory - Supported memory types - DDR4-SDRAM
BIOS - BIOS memory size - 128 Mbit
BIOS - BIOS type - UEFI AMI
ean - 4711081508045
EAN - 4711081508045
Features - Cooling type - Passive
Features - Audio output channels - 7.1 channels
Features - Audio chip - Realtek ALC897
Features - Component for - PC
Features - Motherboard form factor - micro ATX
Features - Motherboard chipset family - Intel
Features - Motherboard chipset - Intel B660
Features - Windows operating systems supported - Windows 10, Windows 11

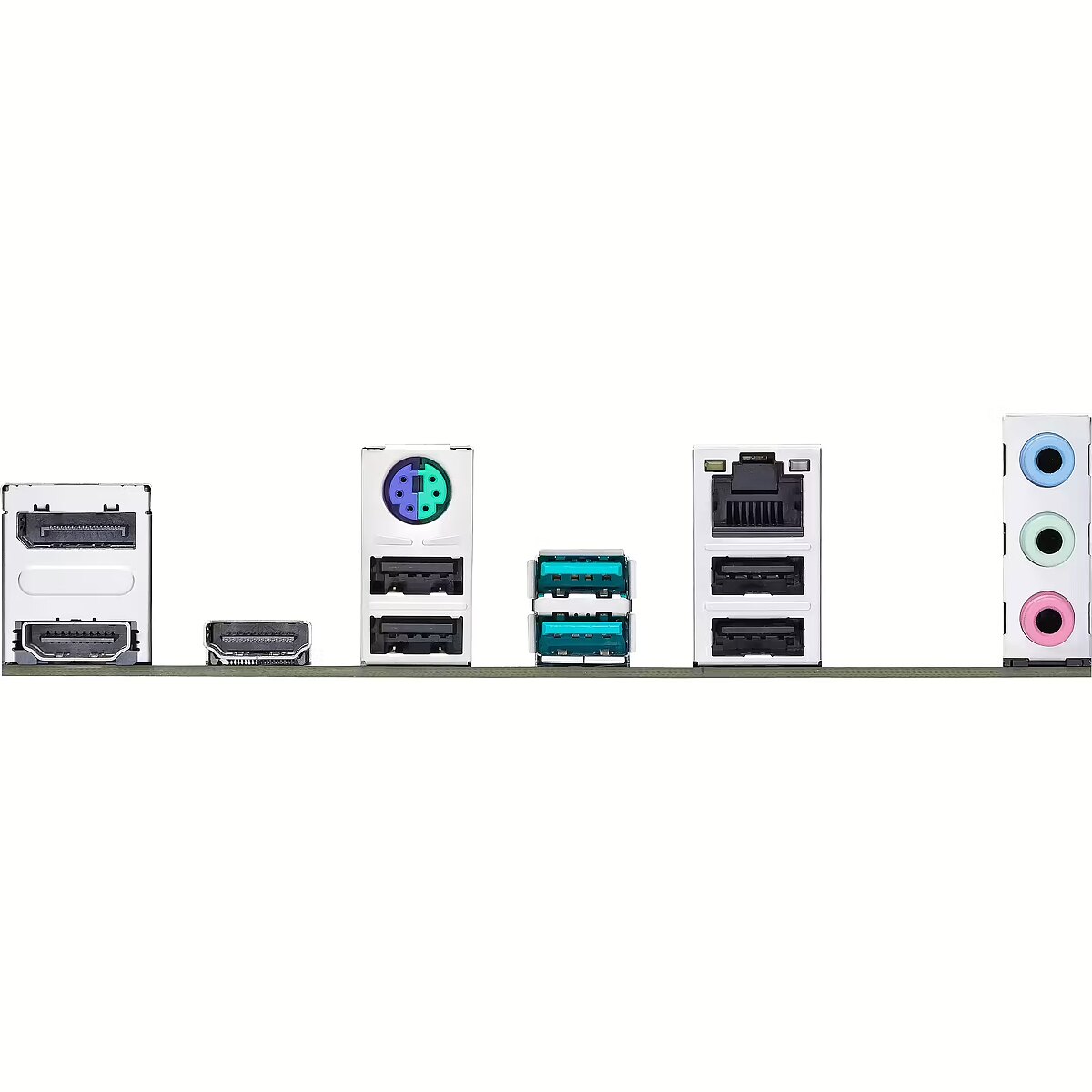

Rear panel I/O ports - DisplayPorts quantity - 1
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 1
Rear panel I/O ports - HDMI ports quantity - 2
Rear panel I/O ports - PS/2 ports quantity - 1
Rear panel I/O ports - USB 2.0 ports quantity - 4
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-C ports quantity - 2
Manufacturer - ASUS
WarrantyInfo -
GTIN - 4711081508045
Expansion slots - PCI Express x16 (Gen 4.x) slots - 1
Expansion slots - PCI Express x16 (Gen 3.x) slots - 2
Expansion slots - Number of M.2 (M) slots - 2
category - PC Components|Mainboards|Intel Mainboards|Sockel 1700
Category - Motherboards
code - 90MB19K0-M1EAYC
LongDesc - ASUS Corporate Stable ModelASUS Corporate Stable Model (CSM) is a commercial program designed to provide stable and reliable motherboards. Offering up to 36-month product lifecycle support and 6-month end-of-life notice to allow sufficient lead times for your organization to get ready for product transitions. Each purchase of an ASUS CSM motherboard comes with ASUS Control Center Express - server-grade IT management software.ASUS ControlCenter ExpressASUS Control Center Express is an integrated IT monitoring and management software designed to deploy faster, simplify IT operations and improve productivity with comprehensive control and user-friendly functions. ASUS Control Center Express is compatible with over 100 ASUS motherboards to provide a high-quality, TCO-optimized solution for your business needs.Optimize IT endpoint managementDesigned to assist IT staff in monitoring and controlling devices within their corporate networks, and facilitate inventory checking in multiple locations remotelyAutomate IT maintenanceAllows IT staff to schedule automatic updates of the latest BIOS, software and utilities to specific or all devices at off-peak times, enhancing system stability and IT operational flexibilitySecurely manage all of endpointsSecurely manage endpoint configuration, portable storage access and PC software applications by enabling them to create grouping rules on individual devicesFLEXIBILITYComprehensive controls form the foundation of the ASUS Prime series. The Prime B660 motherboard packs flexible tools to tune every aspect of your system, enabling performance tweaks to perfectly match the way you work to maximize productivity.All-Around Energy EfficiencyThe Energy Processing Unit (EPU) automatically optimizes power consumption and maximizes energy savings with Away mode — a smart setting that creates an extreme energy-saving scenario by shutting down unused I/O controllers.Flexible Air- and Liquid-Cooling ControlsASUS Fan Xpert 2+ software provides comprehensive control over fans, water pumps and all-in-one (AiO) coolers. Whether cooling with air or water, an Auto-Tuning mode intelligently configures all parameters with a single click. There’s also an Extreme Quiet mode that reduces all fan speeds to below the default minimum to keep your system whisper-quiet when performing light tasks. Fans, water pumps and AiO coolers can also be controlled via the UEFI BIOS.Precise Digital Power ControlThe Digi+ voltage-regulator module (VRM) delivers real-time control over voltage droop, automatically switching frequency and power-efficiency settings. It also allows you to fine-tune your CPU for ultimate stability and performance.UEFI BIOSThe renowned ASUS UEFI BIOS provides everything you need to configure, tweak and tune your system. It offers intelligently simplified options for PC DIY beginners, as well as comprehensive features for seasoned veterans.Advanced Tuning for Serious TweakersAn intuitive Advanced mode offered via the UEFI lets you take complete control. A built-in search feature makes it easy to find options, and various advanced functions let you intelligently make nuanced adjustments so you can dial in performance just the way you want.Quick and Simple SetupEZ mode displays vital settings and stats and also offers guided wizards, drag-and-drop functionality, and one-click application of important settings — all to help you get your rig up and running in no time.EZ XMPImprove DRAM performance with one click.Intuitive Graphical Fan ControlFine-tune individual fan settings simply by dragging a curve with the mouse.Aura On/Off Mode (Stealth)Easily enable or disable Aura RGB lighting or every onboard LED, for a subdued aesthetic touch.COOLINGPrime B660 series are engineered with multiple onboard heatsinks and an array of hybrid fan headers to ensure your rig stays cool and stable under intense workloads.M.2 HeatsinkM.2 heatsink wards off throttling that can occur with M.2 storage during sustained transfers. The heatsink is held in place by captive screws.VRM Heatsink and Thermal PadVRM heatsink and thermal pad improve heat transfer from the MOSFETs and chokes for better cooling performance.Cooler by DesignPrime B660 series feature comprehensive cooling controls that are configurable via Fan Xpert 2+ software or via the UEFI BIOS.Multiple Temperature SourcesEach header can dynamically reference three thermal sensors. Fan Xpert 2+ allows you to map the temperature of supported ASUS graphics cards to optimize cooling for GPU- and CPU-intensive tasks.PERFORMANCEPrime B660 series are built to handle the additional cores and increased bandwidth of 12th Generation Intel processors. ASUS B660 motherboards provide all the fundamentals to boost daily productivity, so your system will be ready for action with stable power, intuitive cooling and flexible transfer options.Robust Power DesignStable power is essential to extract every last bit of performance out of 12th Generation Intel processors. PRIME B660M-A D4-CSM is geared to cater to the demands of these high-core-count CPUs.ProCool ConnectorProprietary connector augments the motherboard's link to the PSU with 8 pin connector that passes 12 volts of power directly to the processors. Each jack features solid pins that can handle more current than hollow-pin connectors.DDR4 5333(OC)Improvements to trace routing design provide the latest Intel processors with enhanced access to memory bandwidth. ASUS OptiMem II technology carefully maps memory signal pathways across different PCB layers to reduce path distance, and it adds shielding zones that significantly reduce crosstalk.Two M.2 slots (up to 64 Gbps)PRIME B660M-A D4-CSM offers a total of two M.2 slots that support data-transfer speeds of up to 64 Gbps via PCIe 4.0, enabling quicker boot-up and app load times with OS or application drives.PCIe 4.0 SlotPrime B660 motherboards are designed specifically for 12th Generation Intel® Core™ CPUs and offer PCIe® 4.0 connectivity for the latest GPUs. The wide bandwidth and superfast transmission speeds allow you to create feature-rich builds that can handle high loads effortlessly.Aura SyncOutshine the CompetitionA well-tuned enthusiast system deserves a matching aesthetic. ASUS Aura offers full RGB lighting control with a variety of functional presets for the built-in RGB LEDs as well as strips and devices connected to the onboard RGB headers — and it can all be synced with an ever-growing portfolio of Aura-capable hardware.Addressable Gen 2 HeadersThree addressable Gen 2 headers are capable of detecting the number of LEDs on second-gen addressable RGB devices, allowing the software to automatically tailor lighting effects to specific devices. The new headers also offer backward-compatibility with existing Aura RGB gear.Armoury CrateArmoury Crate is a new software utility designed to give you centralized control of supported products. From a single intuitive interface, Armoury Crate allows you to easily customize RGB lighting and effects for every compatible device in your arsenal. The software also provides control of settings for an ever-growing number of ASUS products, including keyboard and mouse preferences. Armoury Crate even features dedicated product registration and news to help you stay in touch with the ASUS community.Q-LED CoreThe Q-LED Core display produces light patterns by power LED during the Power-On Self-Test (POST) that can help users troubleshoot potential issues.SafeSlot Core+SafeSlot Core+ is the ASUS-exclusive PCIe slot fortified with a one-piece stainless-steel brace that shields the slot to protect it from damage. The metal cover is tightly secured to the slot with hooks, and the entire assembly is firmly anchored to the PCB with strengthened solder points to provide a secure foundation for heavyweight graphics cards.LANGuardPumped-up throughput 2.5X higher surge toleranceASUS LANGuard is a hardware-level network protection feature that integrates advanced signal-coupling technology and premium anti-EMI surface-mounted capacitors to improve throughput and ensure a more reliable connection.Overvoltage ProtectionWorld-class circuit-protecting power designAn exclusive circuit design with built-in voltage regulators to protect your motherboard from damage caused by unexpected high-level voltages from unstable or inferior power supplies.DRAM Overcurrent ProtectionShort-circuit damage preventionOnboard resettable fuses prevent overcurrent and short-circuit damage. This extends beyond I/O ports to DRAM to safeguard the lifespan of your system and connected devices.Stainless-Steel Back I/O3X corrosion-resistance for greater durabilityCorrosion-resistant stainless-steel back I/O panels bonded with chromium oxide have a lifespan that's three times longer than ordinary panels.
LongProductName - Intel B660 (LGA 1700) mATX, PCIe 4.0, two M.2 slots, Intel 1Gb Ethernet, DP,2 x HDMI, rear USB 3.2 Gen 2, front USB 3.2 Gen 1 Type-C, Aura Sync
LongSummaryDescription - ASUS PRIME B660M-A D4-CSM. Processor manufacturer: Intel, Processor socket: LGA 1700, Compatible processor series: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Supported memory types: DDR4-SDRAM, Maximum internal memory: 128 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Ethernet interface type: Gigabit Ethernet. Component for: PC, Motherboard form factor: micro ATX, Motherboard chipset family: Intel
MPN - 90MB19K0-M1EAYC
Packaging content - Cables included - SATA
Name - 1700 ASUS PRIME B660M-A CSM mATX D4
name - ASUS Prime B660M-A D4-CSM, Intel B660 Mainboard, Sockel LGA1700, DDR4

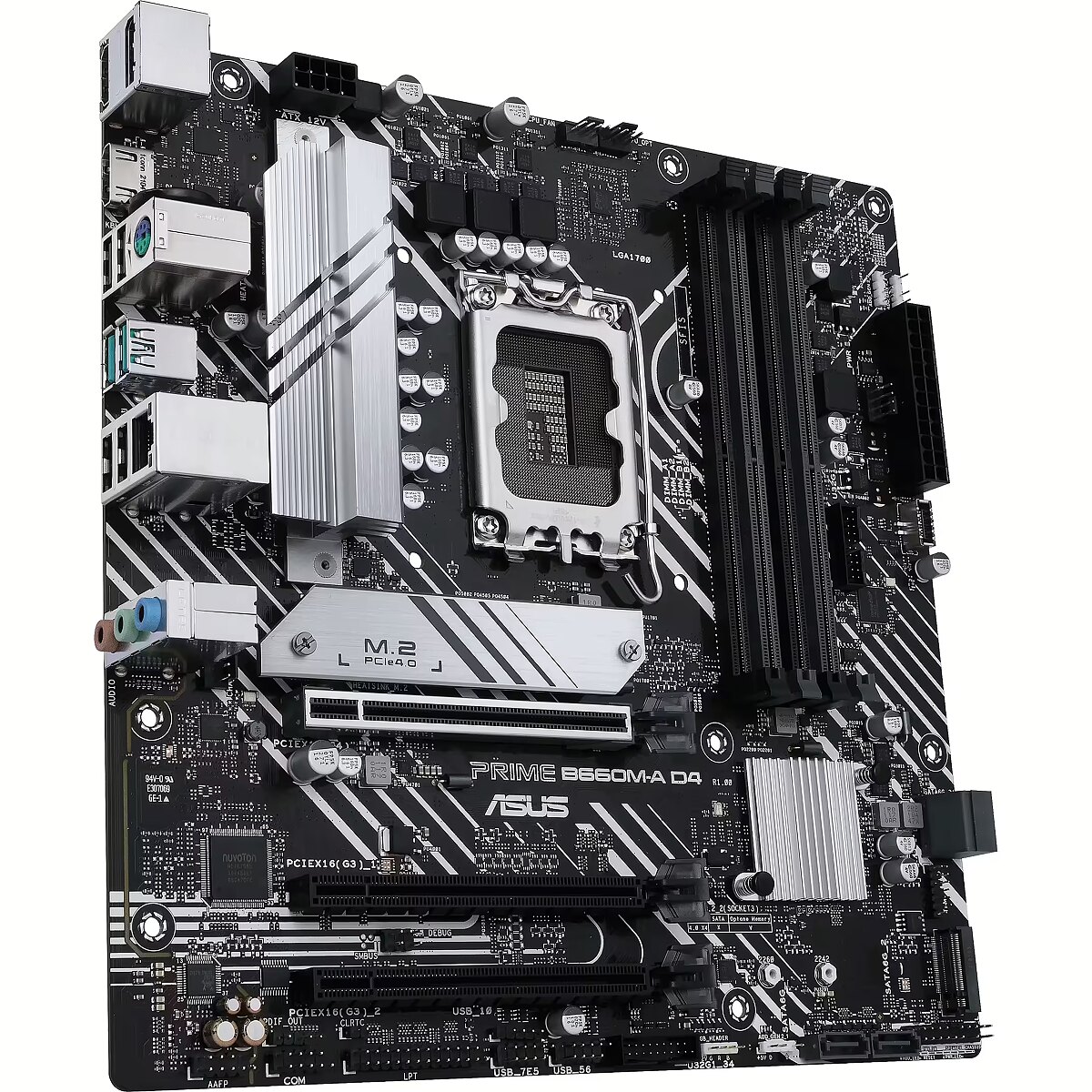

Title - ASUS PRIME B660M-A D4-CSM Intel B660 LGA 1700 micro ATX
Brand - ASUS
BrandPartCode - 90MB19K0-M1EAYC
Processor - Processor manufacturer - Intel
Processor - Processor socket - LGA 1700
Processor - Compatible processor series - Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
Processor - Maximum number of SMP processors - 1
ProductName - PRIME B660M-A D4-CSM
Storage controllers - Number of HDDs supported - 4
Storage controllers - RAID levels - 0, 1, 5, 10
Storage controllers - RAID support - Yes
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - Supported storage drive interfaces - M.2, SATA III
Storage controllers - Number of storage drives supported - 6
ShortSummaryDescription - ASUS PRIME B660M-A D4-CSM, Intel, LGA 1700, Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,..., DDR4-SDRAM, 128 GB, DIMM
Weight - 1.06
Weight & dimensions - Depth - 244 mm
Weight & dimensions - Width - 244 mm
Network - Wi-Fi - No
Network - Ethernet LAN - Yes
Network - Ethernet interface type - Gigabit Ethernet
URL - https://www.asus.com/Motherboards-Components/Motherboards/PRIME/PRIME-B660M-A-D4-CSM/
Internal I/O - S/PDIF out connector - Yes
Internal I/O - TPM connector - Yes
Internal I/O - USB 2.0 connectors - 3
Internal I/O - CPU fan connector - Yes
Internal I/O - Power fan connector - Yes
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Front panel audio connector - Yes
Internal I/O - RGB LED pin header - Yes
Internal I/O - Number of SATA III connectors - 4
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 3
Internal I/O - Number of chassis fan connectors - 2
