"DisplayPort" įvesties ir išvesties jungtys - 1
"PCI-Express" 16x išplėtimo lizdai - 1
"PCI-Express 3.0" 16x išplėtimo lizdai - 3
"WiFi" sąsaja - Taip
Akumuliatorius - akumuliatoriaus elementų skaičius - 1
Akumuliatorius - Akumuliatoriaus svoris - 3 g
Akumuliatorius - Akumuliatoriaus technologija - Ličio mangano dioksidas (LiMnO2)
Akumuliatorius - Akumuliatoriaus tipas - CR2032
Akumuliatorius - Ličio svoris vienam akumuliatoriui - 0.07 g

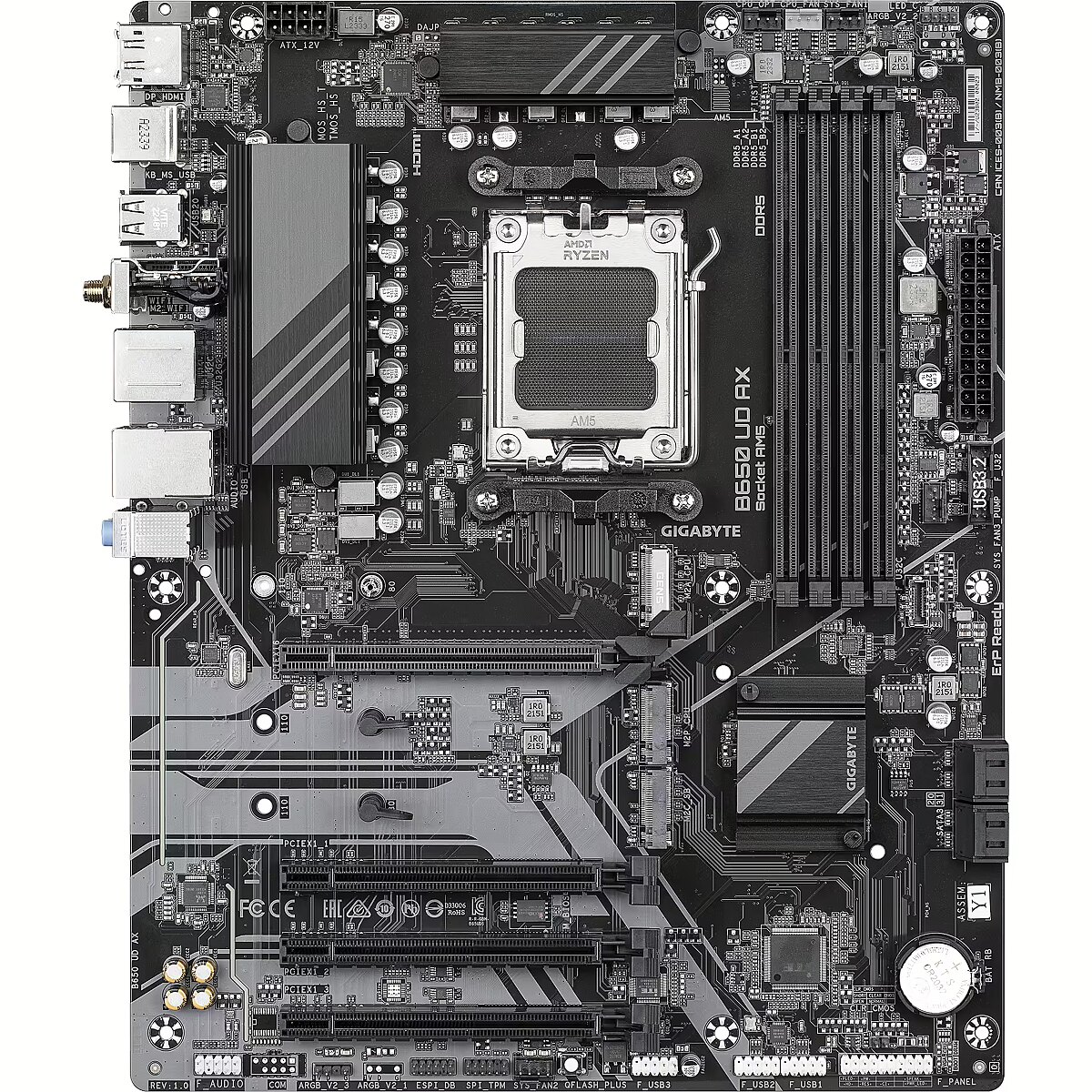

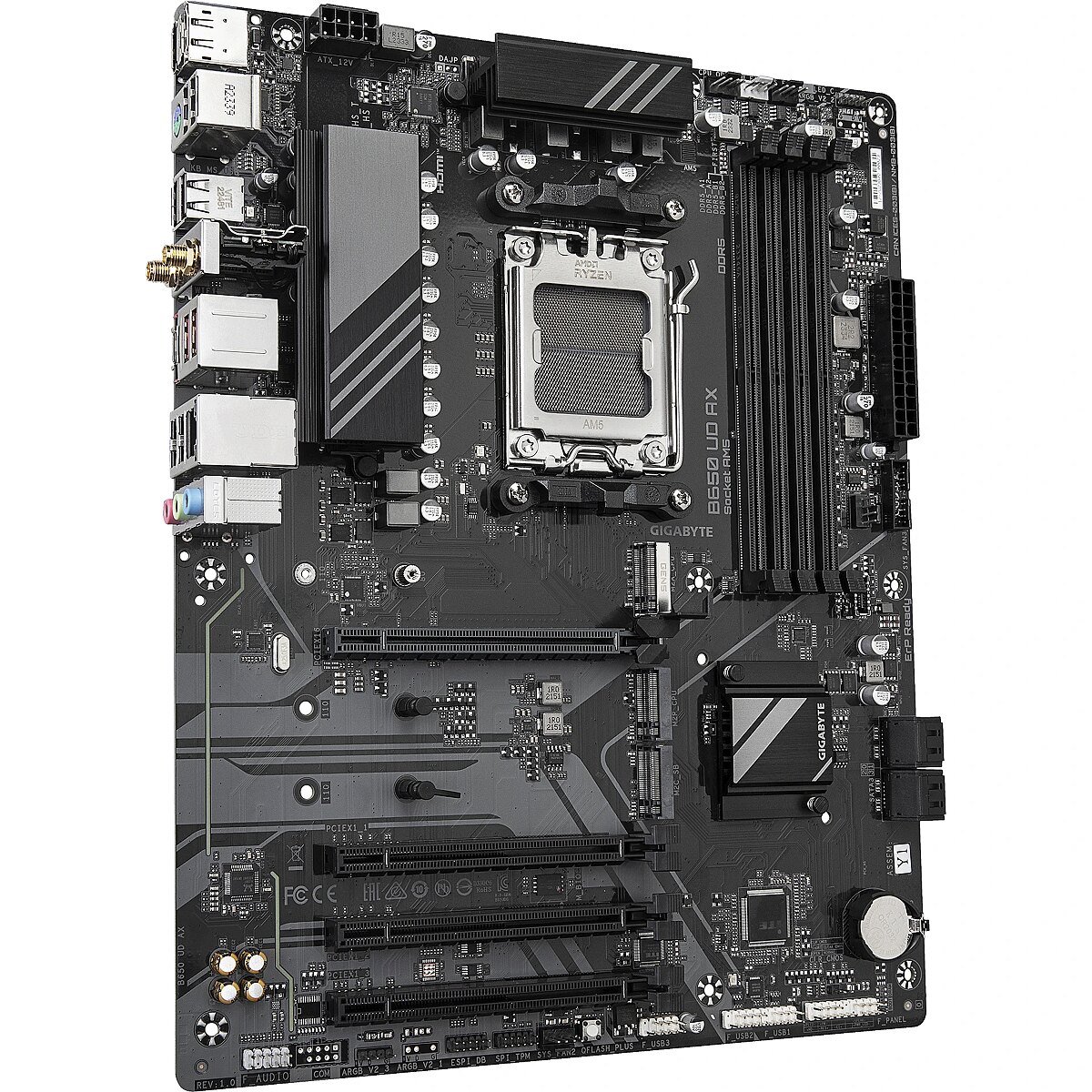

Aprašymas - B650 UD AX (rev. 1.0) AMD B650 mikroschemų rinkinys - AMD Socket AM5:palaiko AMD Ryzen™ 7000/ Ryzen™ 8000/ Ryzen™ 9000 serijos procesorius - Neprilygstamas našumas:6+2+2+2 fazių skaitmeninis VRM sprendimas - Dviejų kanalų DDR5:4*SMD DIMM su AMD EXPO™ ir "Intel® XMP" atminties modulių palaikymu - Itin greita saugykla:1*PCIe 5.0 + 2*PCIe 4.0 M.2 Jungtys - EZ-Latch:PCIe x16 lizdas su greito atlaisvinimo konstrukcija - Spartūs tinklai:Wi-Fi 6 802.11ax ir GbE LAN - Išplėstinės jungtys:DP, HDMI, galinė USB® 10Gb/s - Išmanusis ventiliatorius 6:turi kelis temperatūros jutiklius, hibridines ventiliatoriaus antraštes su FAN STOP funkcija - Q-Flash Plus:BIOS atnaujinimas neįdiegiant procesoriaus, atminties ir vaizdo plokštės
Atminties lizdai - 4
Atminties tipas - DDR5
Atmintis - Atminties kanalai - Dviejų kanalų
Atmintis - atminties lizdų skaičius - 4
Atmintis - Atminties lizdų tipas - DIMM
Atmintis - didžiausia vidinė atmintis - 192 GB
Atmintis - Nebuferizuota atmintis - Taip
Atmintis - ne ECC - Taip
Atmintis - palaikomas atminties taktinis greitis - 4800,5200,5600,6000,6200,6400,6600,6800,7000,7200,7600 MHz
Atmintis - Palaikomas atminties taktinis greitis (maks.) - 7600 MHz
Atmintis - Palaikomi atminties tipai - DDR5-SDRAM
Atmintis - palaikomos atminties modulių talpos - 1GB, 2GB, 4GB, 8GB, 12GB, 16GB, 32GB, 48GB
Atmintis > Palaikomi atminties tipai - DDR5
BIOS - ACPI versija - 5.0
BIOS - BIOS atminties dydis - 256 Mbps
BIOS - BIOS tipas - UEFI AMI
BIOS - darbalaukio valdymo sąsajos (DMI) versija - 2.7
BIOS - Išvalyti CMOS džemperis - Taip
BIOS - mygtukas "Išvalyti CMOS - Taip
BIOS - sistemos valdymo BIOS (SMBIOS) versija - 2.7
Dažnio greitis - 4800/5200/5600/6000/6200/6400/6600/6800/7000/7200/7600 MHz
EAN - 4719331863944
Formos faktorius - ATX
Funkcijos - Aušinimo tipas - Aktyvus
Funkcijos - Garso išvesties kanalai - 7.1 kanalų
Funkcijos - Garso lustas - "Realtek ALC897
Funkcijos - kompiuterio būklės stebėjimas - Ventiliatorius, temperatūra, įtampa, aušinimas vandeniu
Funkcijos - Komponentas, skirtas - KOMPIUTERIS
Funkcijos - Maitinimo šaltinio tipas - ATX
Funkcijos - Pagrindinės plokštės formos veiksnys - ATX
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - AMD
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - AMD B650
Funkcijos - Palaikomos "Windows" operacinės sistemos - "Windows 10 x64", "Windows 11 x64
Funkcijos - Produkto spalva - Ruda
Galinio skydelio įvesties ir išvesties prievadai - "DisplayPort" versija - 1.4
Galinio skydelio įvesties ir išvesties prievadai - "WiFi-AP" antenos lizdas - 2
Galinio skydelio įvesties ir išvesties prievadai - ausinių išvestys - 3
Galinio skydelio įvesties ir išvesties prievadai - DisplayPorts kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - Ethernet LAN (RJ-45) prievadai - 1
Galinio skydelio įvesties ir išvesties prievadai - HDMI prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - HDMI versija - 2.1
Galinio skydelio įvesties ir išvesties prievadai - Mikrofono įvestis - Taip
Galinio skydelio įvesties ir išvesties prievadai - USB 2.0 prievadų kiekis - 6
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis - 2
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 1 (3.1 Gen 1) C tipo prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - USB jungties tipas - A tipo USB, C tipo USB
Garantija - 36
Garantija - 36 mėnesiai
Garantija - 36 mėnesiai
GarantijaInformacija -
Garso prievadas Įvesties ir išvesties jungtys - 3
Grafika - "DirectX" versija - 12.0
Grafika - Didžiausia skiriamoji geba - 4096 x 2160 taškų
Grafika - HDCP - Taip
Grafika - lygiagretaus apdorojimo technologijos palaikymas - Nepalaikoma
GTIN - 4719331863944
HDMI įvesties ir išvesties jungtys - 1
Integruotas garsas - "Realtek ALC897
Integruotas LAN - Gigabitinis
Integruotas vaizdo įrašas - Priklausomai nuo procesoriaus
Išplėtimo lizdai - "PCI Express x16" lizdai - 3
Išplėtimo lizdai - M.2 (M) lizdų skaičius - 3
Kategorija - Pagrindinės plokštės
Kategorijos kodas - MBA
Kodas - B650 UD AX
Lizdas - SAM5
Logistikos duomenys - Kilmės šalis - Kinija
Logistikos duomenys - Produktai vienoje transportavimo (vidinėje) dėžėje - 1 vnt.
LongDesc - DilgaamžiškumasGIGABYTE "Ultra Durable™" pagrindinės plokštės, pagamintos naudojant optimalius komponentus, užtikrina puikų našumą ir nesenstančią platformą.DilgaamžiškumasGIGABYTE "Ultra Durable™" pagrindinės plokštės, pagamintos naudojant optimalius komponentus, užtikrina puikų našumą ir nesenstančią platformą.Ateities jungiamumasPilnavertis jungiamumas, pasižymintis milžiniška duomenų perdavimo sparta naudojant naujos kartos tinklą ir saugyklą.802.11ax Wi-FiBelaidis sprendimas 802.11ax Wi-Fi užtikrina gigabitinio belaidžio ryšio našumą, sklandų vaizdo transliavimą, geresnę žaidimų patirtį, nedaug nutrūkusių sujungimų ir iki 2,4 Gb/s greitį. Be to, "Bluetooth 5.3" užtikrina 4 kartus didesnį veikimo spindulį nei BT 4.2 ir greitesnį duomenų perdavimą.GbE LAN su pralaidumo valdymupadeda pagerinti tinklo vėlavimą ir išlaikyti mažą ping laiką, kad būtų užtikrintas geresnis atsakas perpildytose LAN aplinkose.Smart Fan 6užtikrina optimalų žaidimų kompiuterio aušinimą ir tylų veikimą, palaiko PWM/DC ventiliatorius ir siurblius, pritaikomus nustatymus ir intuityvią temperatūros stebėseną.- Patobulinta ventiliatoriaus kreivės vartotojo sąsaja : Patobulintas ventiliatoriaus kreivės valdymas - išplėstas valdymo taškų skaičius nuo 5 iki 7 ir didesnis ventiliatoriaus greičio grafikas, todėl vartotojai gali tiksliau ir be vargo valdyti ventiliatoriaus kreivės nustatymus.- Dvigubo grafiko režimas "Slope/Stair": Perjunkite nuolydžio ir laiptų režimus, kad prisitaikytumėte prie įvairių naudotojų scenarijų. Slope režimas užtikrina linijinę ventiliatoriaus greičio kreivę, o Stair režimas palaiko pastovų ventiliatoriaus greitį tam tikruose temperatūros intervaluose.- Rankinis įvedimas : Pažengusiems naudotojams galima rankiniu būdu įvesti ventiliatoriaus greitį, kad būtų galima tiksliai sureguliuoti ir tiksliai valdyti aušinimo sistemą.- EZ Tuning : Supaprastinkite procesą naudodami EZ Tuning, nustatydami 4 taškus apytikslėje temperatūros ir ventiliatoriaus greičio skalėje. Pagal šiuos taškus "Smart Fan 6" greitai sukurs ventiliatoriaus kreivę.- Ventiliatoriaus kreivės profilis : Išsaugokite savo pritaikytą ventiliatoriaus kreivės profilį BIOS ROM atmintyje, kad jis išliktų nepakitęs net po BIOS atnaujinimų.
LongProductName - AM5, B650, DDR5, HDMI, DP, "Wi-Fi" 6
LongSummaryDescription - GIGABYTE B650 UD AX. Procesoriaus gamintojas: AMD, procesoriaus lizdas: Socket AM5, Suderinama procesorių serija: AMD: Socket AM5, Suderinama procesorių serija: Socket AM5, Suderinama procesorių serija: AMD Ryzen™ 5, AMD Ryzen 7 7th Gen, AMD Ryzen 9 7th Gen: Didžiausia vidinė atmintis: 192 GB, Atminties lizdų tipas: DDR5-SDRAM, Didžiausia vidinė atmintis: 192 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties disko sąsajos: M.2, SATA III, Palaikomi saugyklų diskų tipai: M.2, SATA III, Palaikomi saugyklų diskų tipai: RAID lygiai: 0, 1, 10. Didžiausia skiriamoji geba: Didžiausia raiška: 4096 x 2160 taškų. USB jungties tipas: A tipo USB, C tipo USB
M.2 išplėtimo lizdai - 3
Mikroschemų rinkinys - AMD B650
Modelis - B650 UD AX (1.0 red.)
Nuoroda - https://www.gigabyte.com/Motherboard/B650-UD-AX-rev-10
Pakuotės duomenys - Pakuotės aukštis - 80 mm
Pakuotės duomenys - Pakuotės gylis - 270 mm
Pakuotės duomenys - Pakuotės plotis - 335 mm
Pakuotės duomenys - Pakuotės svoris - 1.56 kg
Pakuotės funkcijos > Paletės kiekis - 119 vnt.
Pakuotės turinys - Komplektuojama programinė įranga - "Norton Internet Security" (OEM versija) LAN pralaidumo valdymo programinė įranga
Pakuotės turinys - Į komplektą įeina baterijos - Taip
Pakuotės turinys - Įtraukti kabeliai - SATA
Pakuotės ypatybės > Akumuliatoriaus klasifikacija - CL126:NE:2016-12-09
Pakuotės ypatybės > Akumuliatoriaus sudėtis - CL127:KT:2016-12-09
Pakuotės ypatybės > Akumuliatoriaus tipas - Akumuliatorius
Pakuotės ypatybės > Bendrasis aukštis (mm) - 80.00 mm
Pakuotės ypatybės > Bendrasis gylis (mm) - 270.00 mm
Pakuotės ypatybės > Bendrasis plotis (mm) - 335.00 mm
Pakuotės ypatybės > EEĮ atliekų mokestis - Ne
Pakuotės ypatybės > Pakuotės kiekis - 1,00 vnt.
Pakuotės ypatybės > Plastikas (ne PET) - 10.00 g
Pakuotės ypatybės > Popierius ir kartonas - 90.00 g
Pakuotės ypatybės > Taros svoris (kg) - 0.20 kg
Pakuotės ypatybės > Tūrio (m3) - 0.01 m³
Pakuotės ypatybės > Įdėtas akumuliatorius - Taip
Pardavėjo interneto svetainė - www.gigabyte.com/Motherboard/B650-UD-AX-rev-10#kf

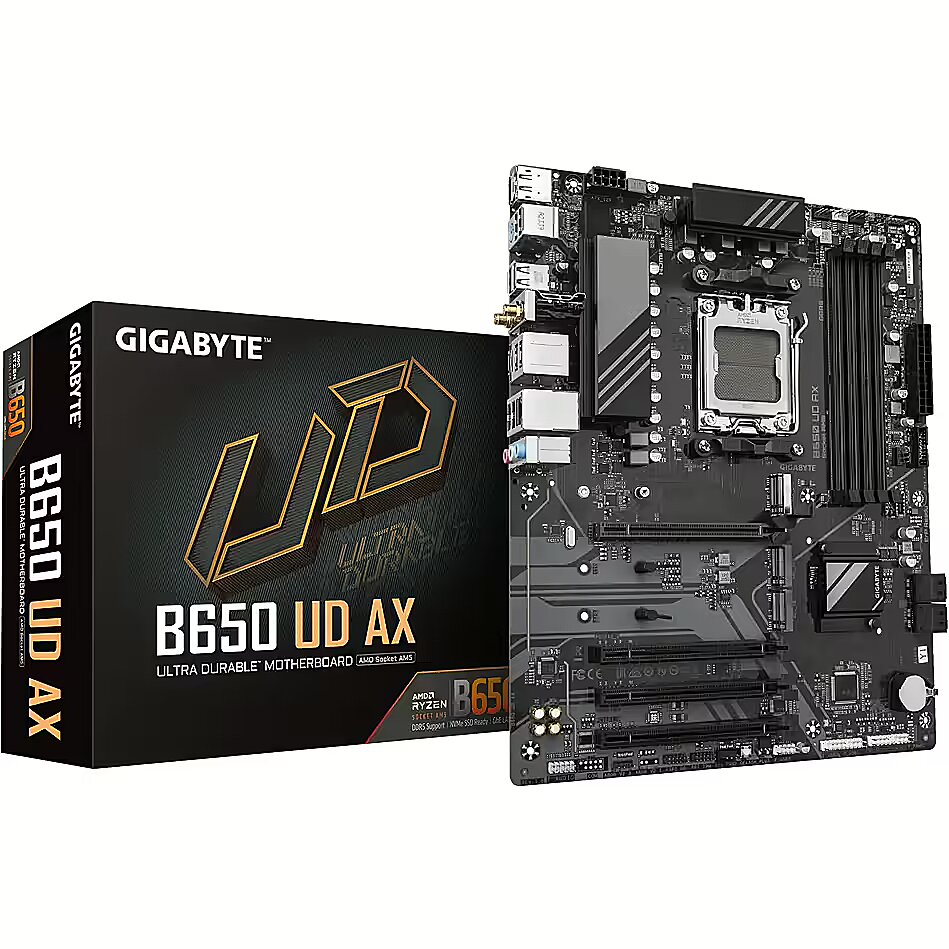

Pavadinimas - GIGABYTE B650 UD AX pagrindinė plokštė AMD B650 Socket AM5 ATX
Pavadinimas - Gigabyte B650 UD AX | Procesorių šeima "AMD Ryzen" | Procesoriaus lizdas AM5 | DDR5 | SATA jungčių skaičius 4
Pilnas aprašymas Linija - AMD B650|SAM5|ATX|DDR5|7600/7200/7000/6800/6600/6400/6200/6000/5600/5200/4800 MHz|Atsargų lizdai 4|1xPCI-Express 16x|3xPCI-Express 3.0 16x|3xM.2|1xHDMI|1xDisplayPort|6xUSB 2.0|2xUSB 3.2|1xUSB-C|1xRJ45|3xAudio prievadas|SATA|USB-C|USB 2.0|USB 3.2|WiFi|Serial|Video Priklausomai nuo procesoriaus|Audio Realtek ALC897|LAN Gigabit|RAID SATA 0, 1, 10; NVMe 0, 1, 10|TPM antraštė
Prekės ženklas - GIGABYTE
Prekės ženklo dalies kodas - B650 UD AX
Pristatymo dėžės kiekis - 8
Procesorius - didžiausia procesoriaus palaikoma vidinė atmintis - 192 GB
Procesorius - Palaikomi procesoriaus lizdai - Lizdas AM5
Procesorius - Procesoriaus gamintojas - AMD
Procesorius - procesoriaus lizdas - Lizdas AM5
Procesorius - Suderinama procesorių serija - "AMD Ryzen™ 5", "AMD Ryzen 7 7th Gen", "AMD Ryzen 9 7th Gen
Procesorius > Procesoriaus lizdas - AM5
Procesorius > Procesorių šeima - "AMD Ryzen
Produkto pavadinimas - B650 UD AX
RAID - SATA 0, 1, 10; NVMe 0, 1, 10
RJ45 įvesties ir išvesties jungtys - 1
SATA sąsaja - Taip
Saugyklos valdikliai - palaikomų kietųjų diskų skaičius - 4
Saugyklos valdikliai - RAID lygiai - 0, 1, 10
Saugyklos valdikliai - RAID palaikymas - Taip
Saugyklų valdikliai - Palaikomi saugyklų diskų tipai - HDD IR SSD
Saugyklų valdikliai - Palaikomos saugyklų diskų sąsajos - M.2, SATA III
Saugyklų valdikliai - palaikomų saugyklų diskų skaičius - 7
Serijinė sąsaja - Taip
ShortSummaryDescription - GIGABYTE B650 UD AX, AMD, "Socket AM5", "AMD Ryzen™ 5", "AMD Ryzen 7 7th Gen", "AMD Ryzen 9 7th Gen", "Socket AM5", 192 GB, DDR5-SDRAM
Siuntimo dėžės aukštis Siuntimo/pakavimo dėžės matmenys - 38 cm
Siuntimo dėžės gylis Siuntimo/pakavimo dėžės matmenys - 58 cm
Siuntimo dėžės plotis Siuntimo/pakavimo dėžės matmenys - 37 cm
Siuntimo dėžės svoris Siuntimo/pakavimo dėžės matmenys - 12.7 kg
Svoris ir matmenys - Aukštis - 35 mm
Svoris ir matmenys - Gylis - 244 mm
Svoris ir matmenys - Plotis - 305 mm
Techniniai duomenys > Bendrasis svoris - 1.74 kg
Techninė informacija - Garantinis laikotarpis - 3 metai (-iai)
Techninė informacija > Gamintojas - "Gigabyte"
Techninė informacija > Gamintojo pavadinimas - B650 UD AX
Techninė informacija > Grynasis svoris - 1.54 kg
Tinklas - "Bluetooth - Taip
Tinklas - "Bluetooth" versija - 5.0
Tinklas - "Wi-Fi - Taip
Tinklas - "Wi-Fi" standartai - 802.11a, 802.11b, 802.11g, "Wi-Fi 4" (802.11n), "Wi-Fi 5" (802.11ac), "Wi-Fi 6" (802.11ax)
Tinklas - Aukščiausias "Wi-Fi" standartas - "Wi-Fi 6" (802.11ax)
Tinklas - Ethernet LAN - Taip
Tinklas - Ethernet sąsajos tipas - Gigabit Ethernet
Tinklas - WLAN valdiklio modelis - Realtek RTL8821CE
TPM - Antraštė
URL - https://www.gigabyte.com/Motherboard/B650-UD-AX-rev-10#kf
USB-C sąsaja - Taip
USB-C įvesties ir išvesties jungtys - 1
USB 2.0 sąsaja - Taip
USB 2.0 įvesties ir išvesties jungtys - 6
USB 3.2 sąsaja - Taip
USB 3.2 įvesties ir išvesties jungtys - 2
Vidinės I/O - TPM jungtis - Taip
Vidinės I/O - USB 2.0 jungtys - 3
Vidinės įvesties / išvesties - CPU ventiliatoriaus jungtis - Taip
Vidinės įvesties ir išvesties - 12V maitinimo jungtis - Taip
Vidinės įvesties ir išvesties - ATX maitinimo jungtis (24 kontaktų) - Taip
Vidinės įvesties ir išvesties - bendras SATA jungčių skaičius - 4
Vidinės įvesties ir išvesties - EPS maitinimo jungtis (8 kontaktų) - Taip
Vidinės įvesties ir išvesties - nuosekliojo prievado antraštės - 1
Vidinės įvesties ir išvesties - priekinio skydelio garso jungtis - Taip
Vidinės įvesties ir išvesties - priekinio skydelio jungtis - Taip
Vidinės įvesties ir išvesties - RGB LED kaiščių antraštė - Taip
Vidinės įvesties ir išvesties - SATA III jungčių skaičius - 4
Vidinės įvesties ir išvesties - USB 3.2 Gen 1 (3.1 Gen 1) jungtys - 1
Vidinės įvesties ir išvesties - USB 3.2 Gen 2 (3.1 Gen 2) jungtys - 1
Vidinės įvesties ir išvesties > SATA jungčių skaičius - 4
Vieneto bendrasis svoris - 1.59 kg
Vieneto blogas tūris - 0,01019 kubinio metro
Vieneto dėžės aukštis - 0.08
Vieneto dėžės ilgis - 0.34
Vieneto dėžės plotis - 0.27
Vieneto grynasis svoris - 1.2 kg
DisplayPort Input/Output connectors - 1
PCI-Express 16x Expansion slots - 1
PCI-Express 3.0 16x Expansion slots - 3
WiFi Interface - Yes
Battery - Number of battery cells - 1
Battery - Battery weight - 3 g
Battery - Battery technology - Lithium-Manganese Dioxide (LiMnO2)
Battery - Battery type - CR2032
Battery - Lithium weight per battery - 0.07 g
Description - B650 UD AX (rev. 1.0) AMD B650 Chipset - AMD Socket AM5:Supports AMD Ryzen™ 7000/ Ryzen™ 8000/ Ryzen™ 9000 Series Processors - Unparalleled Performance:6+2+2 Phases Digital VRM Solution - Dual Channel DDR5:4*SMD DIMMs with AMD EXPO™ & Intel® XMP Memory Module Support - SuperSpeed Storage:1*PCIe 5.0 + 2*PCIe 4.0 M.2 Connectors - EZ-Latch:PCIe x16 Slot with Quick Release Design - Fast Networks:Wi-Fi 6 802.11ax & GbE LAN - Extended Connectivity:DP, HDMI, Rear USB® 10Gb/s - Smart Fan 6:Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP - Q-Flash Plus:Update BIOS Without Installing the CPU, Memory and Graphics Card
Memory slots - 4
Memory type - DDR5
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 4
Memory - Memory slots type - DIMM
Memory - Maximum internal memory - 192 GB
Memory - Unbuffered memory - Yes
Memory - Non-ECC - Yes
Memory - Supported memory clock speeds - 4800,5200,5600,6000,6200,6400,6600,6800,7000,7200,7600 MHz
Memory - Supported memory clock speed (max) - 7600 MHz
Memory - Supported memory types - DDR5-SDRAM
Memory - Supported memory module capacities - 1GB, 2GB, 4GB, 8GB, 12GB, 16GB, 32GB, 48GB
Memory > Supported memory types - DDR5
BIOS - ACPI version - 5.0
BIOS - BIOS memory size - 256 Mbit
BIOS - BIOS type - UEFI AMI
BIOS - Desktop Management Interface (DMI) version - 2.7
BIOS - Clear CMOS jumper - Yes
BIOS - Clear CMOS button - Yes
BIOS - System Management BIOS (SMBIOS) version - 2.7
Frequency speed - 4800/5200/5600/6000/6200/6400/6600/6800/7000/7200/7600 MHz
EAN - 4719331863944
Form Factor - ATX
Features - Cooling type - Active
Features - Audio output channels - 7.1 channels
Features - Audio chip - Realtek ALC897
Features - PC health monitoring - Fan, Temperature, Voltage, Water cooling
Features - Component for - PC
Features - Power source type - ATX
Features - Motherboard form factor - ATX
Features - Motherboard chipset family - AMD
Features - Motherboard chipset - AMD B650
Features - Windows operating systems supported - Windows 10 x64, Windows 11 x64
Features - Product colour - Brown

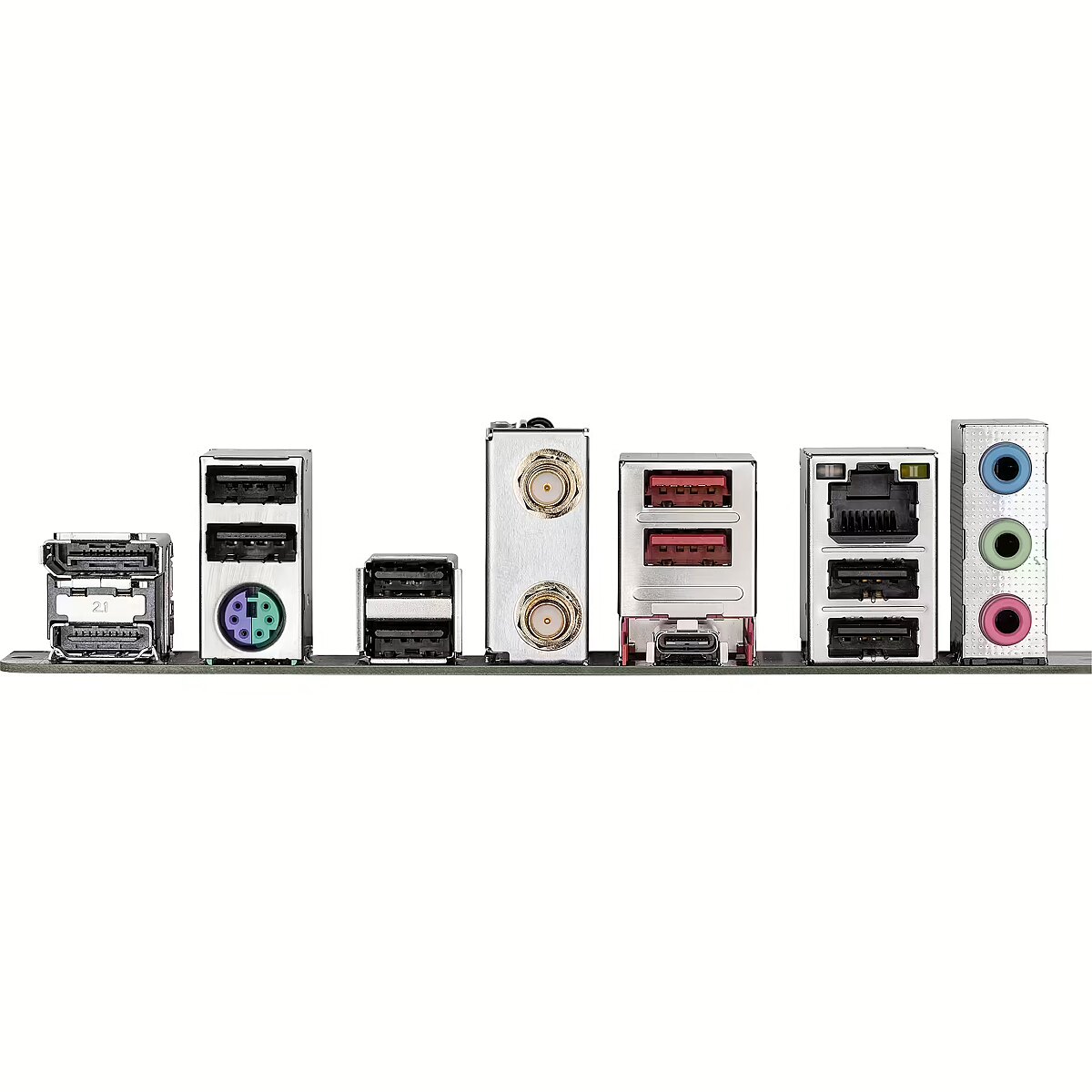

Rear panel I/O ports - DisplayPort version - 1.4
Rear panel I/O ports - WiFi-AP antenna jack - 2
Rear panel I/O ports - Headphone outputs - 3
Rear panel I/O ports - DisplayPorts quantity - 1
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 1
Rear panel I/O ports - HDMI ports quantity - 1
Rear panel I/O ports - HDMI version - 2.1
Rear panel I/O ports - Microphone in - Yes
Rear panel I/O ports - USB 2.0 ports quantity - 6
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity - 2
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-C ports quantity - 1
Rear panel I/O ports - USB connector type - USB Type-A, USB Type-C
Warranty - 36
Warranty - 36 month(s)
Warranty - 36 months
WarrantyInfo -
Audio port Input/Output connectors - 3
Graphics - DirectX version - 12.0
Graphics - Maximum resolution - 4096 x 2160 pixels
Graphics - HDCP - Yes
Graphics - Parallel processing technology support - Not supported
GTIN - 4719331863944
HDMI Input/Output connectors - 1
Integrated audio - Realtek ALC897
Integrated LAN - Gigabit
Integrated video - Depending on CPU
Expansion slots - PCI Express x16 slots - 3
Expansion slots - Number of M.2 (M) slots - 3
Category - Motherboards
Category Code - MBA
Code - B650 UD AX
Socket - SAM5
Logistics data - Country of origin - China
Logistics data - Products per shipping (inner) case - 1 pc(s)
LongDesc - Durable PerformanceGIGABYTE Ultra Durable™ motherboards built with optimal components inside out provide the prime performance and timeless platform.Durable PerformanceGIGABYTE Ultra Durable™ motherboards built with optimal components inside out provide the prime performance and timeless platform.Future ConnectivityThe ultimate connectivity with blazing data-transfer speeds through the next generation network and storage.802.11ax Wi-FiThe Wireless solution 802.11ax Wi-Fi enables gigabit wireless performance, provides smooth video streaming, better gaming experience, few dropped connections and speeds up to 2.4Gbps. Moreover, Bluetooth 5.3 provides 4X range over BT 4.2 and with faster transmission.GbE LAN with Bandwidth ManagementHelps to improve network latency and maintain low ping times to deliver better responsiveness in crowded LAN environments.Smart Fan 6ensures optimal cooling and quiet operation for your gaming PC, with support for PWM/DC fans and pumps, customizable settings, and intuitive temperature monitoring.- Enhance Fan Curve UI : Enhance fan curve control with an expanded number of control points, from 5 to 7, and a larger fan speed graph, enabling users to have more precise and effortless control over fan curve settings.- Slope/Stair Dual Graph Mode : Switch between Slope and Stair modes to adapt to various user scenarios. Slope mode provides a linear fan speed curve, while Stair mode maintains a constant fan speed within specified temperature intervals.- Manual Input : For advanced users, manual input of fan speeds is available for fine-tuning and precise control over the cooling system.- EZ Tuning : Simplify the process with EZ Tuning by setting 4 points on a rough temperature/fan speed scale. Smart Fan 6 will quickly generate a fan curve based on these points.- Fan Curve Profile : Save your customized fan curve profile in the BIOS ROM, ensuring it remains intact even after BIOS updates.
LongProductName - AM5, B650, DDR5, HDMI, DP, Wi-Fi 6
LongSummaryDescription - GIGABYTE B650 UD AX. Processor manufacturer: AMD, Processor socket: Socket AM5, Compatible processor series: AMD Ryzen™ 5, AMD Ryzen 7 7th Gen, AMD Ryzen 9 7th Gen. Supported memory types: DDR5-SDRAM, Maximum internal memory: 192 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 10. Maximum resolution: 4096 x 2160 pixels. USB connector type: USB Type-A, USB Type-C
M.2 Expansion slots - 3
Chipset - AMD B650
Model - B650 UD AX (rev. 1.0)
Link - https://www.gigabyte.com/Motherboard/B650-UD-AX-rev-10
Packaging data - Package height - 80 mm
Packaging data - Package depth - 270 mm
Packaging data - Package width - 335 mm
Packaging data - Package weight - 1.56 kg
Package features > Palette Qty - 119 pc(s)
Packaging content - Bundled software - Norton Internet Security (OEM version)
LAN bandwidth management software
Packaging content - Batteries included - Yes
Packaging content - Cables included - SATA
Package features > Classification of battery - CL126:NE:2016-12-09
Package features > Composition of battery - CL127:KT:2016-12-09
Package features > Type of battery - Battery
Package features > Gross height (mm) - 80.00 mm
Package features > Gross depth (mm) - 270.00 mm
Package features > Gross width (mm) - 335.00 mm
Package features > WEEE tax - No
Package features > Packing quantity - 1.00 pc(s)
Package features > Plastic (No PET) - 10.00 g
Package features > Paper/Pasteboard - 90.00 g
Package features > Tare weight (kg) - 0.20 kg
Package features > Volume (m3) - 0.01 m³
Package features > Embeeded battery - Yes
Vendor Homepage - www.gigabyte.com/Motherboard/B650-UD-AX-rev-10#kf
Title - GIGABYTE B650 UD AX motherboard AMD B650 Socket AM5 ATX
Name - Gigabyte B650 UD AX | Processor family AMD Ryzen | Processor socket AM5 | DDR5 | Number of SATA connectors 4
Full Description Line - AMD B650|SAM5|ATX|DDR5|7600/7200/7000/6800/6600/6400/6200/6000/5600/5200/4800 MHz|Memory slots 4|1xPCI-Express 16x|3xPCI-Express 3.0 16x|3xM.2|1xHDMI|1xDisplayPort|6xUSB 2.0|2xUSB 3.2|1xUSB-C|1xRJ45|3xAudio port|SATA|USB-C|USB 2.0|USB 3.2|WiFi|Serial|Video Depending on CPU|Audio Realtek ALC897|LAN Gigabit|RAID SATA 0, 1, 10; NVMe 0, 1, 10|TPM Header
Brand - GIGABYTE
BrandPartCode - B650 UD AX
Shipping box quantity - 8
Processor - Maximum internal memory supported by processor - 192 GB
Processor - Supported processor sockets - Socket AM5
Processor - Processor manufacturer - AMD
Processor - Processor socket - Socket AM5
Processor - Compatible processor series - AMD Ryzen™ 5, AMD Ryzen 7 7th Gen, AMD Ryzen 9 7th Gen
Processor > Processor socket - AM5
Processor > Processor family - AMD Ryzen
ProductName - B650 UD AX
RAID - SATA 0, 1, 10; NVMe 0, 1, 10
RJ45 Input/Output connectors - 1
SATA Interface - Yes
Storage controllers - Number of HDDs supported - 4
Storage controllers - RAID levels - 0, 1, 10
Storage controllers - RAID support - Yes
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - Supported storage drive interfaces - M.2, SATA III
Storage controllers - Number of storage drives supported - 7
Serial Interface - Yes
ShortSummaryDescription - GIGABYTE B650 UD AX, AMD, Socket AM5, AMD Ryzen™ 5, AMD Ryzen 7 7th Gen, AMD Ryzen 9 7th Gen, Socket AM5, 192 GB, DDR5-SDRAM
Shipping Box Height Shipping/Package Box Dimensions - 38 cm
Shipping Box Depth Shipping/Package Box Dimensions - 58 cm
Shipping Box Width Shipping/Package Box Dimensions - 37 cm
Shipping Box Weight Shipping/Package Box Dimensions - 12.7 kg
Weight & dimensions - Height - 35 mm
Weight & dimensions - Depth - 244 mm
Weight & dimensions - Width - 305 mm
Technical details > Gross weight - 1.74 kg
Technical details - Warranty period - 3 year(s)
Technical details > Producer - Gigabyte
Technical details > Producer product name - B650 UD AX
Technical details > Net weight - 1.54 kg
Network - Bluetooth - Yes
Network - Bluetooth version - 5.0
Network - Wi-Fi - Yes
Network - Wi-Fi standards - 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)
Network - Top Wi-Fi standard - Wi-Fi 6 (802.11ax)
Network - Ethernet LAN - Yes
Network - Ethernet interface type - Gigabit Ethernet
Network - WLAN controller model - Realtek RTL8821CE
TPM - Header
URL - https://www.gigabyte.com/Motherboard/B650-UD-AX-rev-10#kf
USB-C Interface - Yes
USB-C Input/Output connectors - 1
USB 2.0 Interface - Yes
USB 2.0 Input/Output connectors - 6
USB 3.2 Interface - Yes
USB 3.2 Input/Output connectors - 2
Internal I/O - TPM connector - Yes
Internal I/O - USB 2.0 connectors - 3
Internal I/O - CPU fan connector - Yes
Internal I/O - 12V power connector - Yes
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - Total number of SATA connectors - 4
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Serial port headers - 1
Internal I/O - Front panel audio connector - Yes
Internal I/O - Front panel connector - Yes
Internal I/O - RGB LED pin header - Yes
Internal I/O - Number of SATA III connectors - 4
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 1
Internal I/O - USB 3.2 Gen 2 (3.1 Gen 2) connectors - 1
Internal I/O > Number of SATA connectors - 4
Unit Gross Weight - 1.59 kg
Unit Brutto Volume - 0.01019 cubm
Unit Box Height - 0.08
Unit Box Length - 0.34
Unit Box Width - 0.27
Unit Net Weight - 1.2 kg
